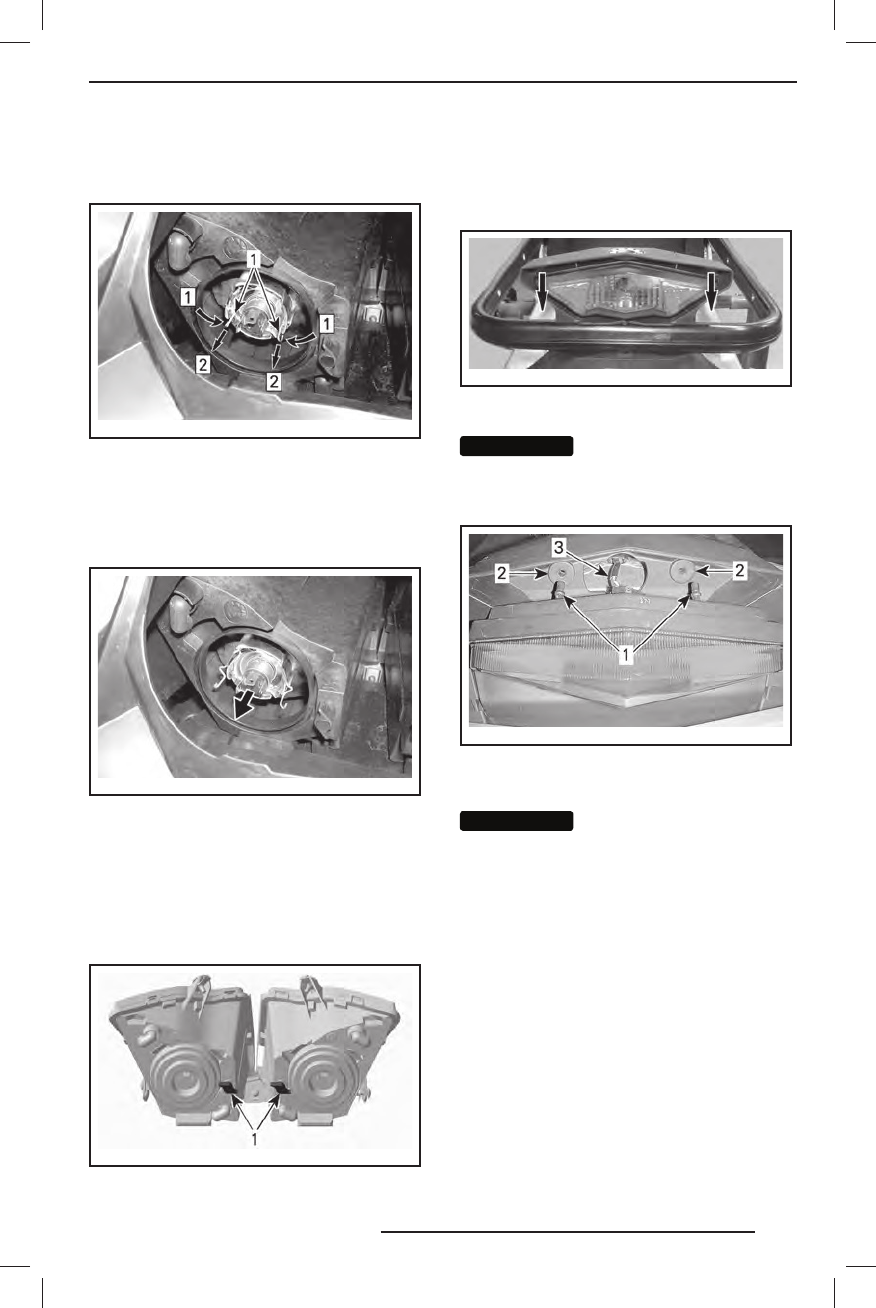

4. Одновременно сожмите и потяните
оба конц а фиксатора, чтобы извлечь
лампу.
mmo2 007 -009 -06 3_ a
Шаг 1: Сжать с обеих сторон
Шаг 2: Потяните, чтобы освободить
1. Фиксатор
5. Извлеките и замените лампу. Уста -
новка осуществляется в последова -
тельности, обратной снятию.
mmo2 007 -009 -06 4_ a
ВЫНЬТЕ ЛАМПУ И ЗАМЕНИТЕ ЕЁ
Регулировка головной оптики
Снимите многофункциональный центр,
как описано в разделе «
ЗАМЕНА ЛАМ-
ПЫ ГОЛОВНОЙ ОПТИКИ
». Д ля р ег у -
лировки направления светового пу чка
вращ айте рукоятк у.
mmo2 007 -009 -02 3_ a
ТИПОВОЙ ВАРИАНТ
1. Р укоятки
Замена лампы заднего фонаря
1. А кк у р атно, од новременно потян у в
с обеих сторон за края, снимите кор -
пус заднего фонаря.
fmo2012-039-012_c
ТИПОВОЙ ВАРИАНТ — АКК УРАТНО ПОТЯНИТЕ
ЗА УГЛЫ
ВНИМАНИЕ
ВНИМАНИЕ
Если при снятии корпус
фонаря слишком сильно отк лонить
в сторону, штифты мог у т сломаться
и корпус фонаря придётся заменить.
mmr200 8-0 39-0 06_ a
1. Штифты крепления корпуса заднего фонаря
2. Резиновые вт улки
3. Жг у т проводов заднего фонаря
ВНИМАНИЕ
ВНИМАНИЕ
Во избежание поврежде-
ния жгута проводов не вытаскивайте
корпус фонаря слишком сильно.
2. Повернув патрон лампы против часо -
вой стрелки, снимите его с корпус а
фонаря.
3. Нажав и повернув лампу против ча -
совой стрелки, извлеките её из па -
трона.
4. Установите новую лампу, слегка на -
ж а в н а не ё и п о в ер н у в п о ч а с о в о й
стрелке.
ПРИМЕЧАНИЕ :
О б р а т и те в н и м а н и е
на расположение держателей на корпусе
лампы и при установке совместите их с
соответствующим фиксатором патрона.
ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУ ЖИВАНИЯ
`13 Lynx REX ACE.indb 77
`13 Lynx REX ACE.indb 77
23.10.2012 18:38:55
23.10.2012 18:38:55
