ПРЕДОСТЕРЕЖЕНИЕ
В случае перегорания предохрани-
теля, преж де чем запускать двига-
тель, найдите и устраните причину
неисправности. Обратитесь к авто-
ризованному дилеру Lynx.

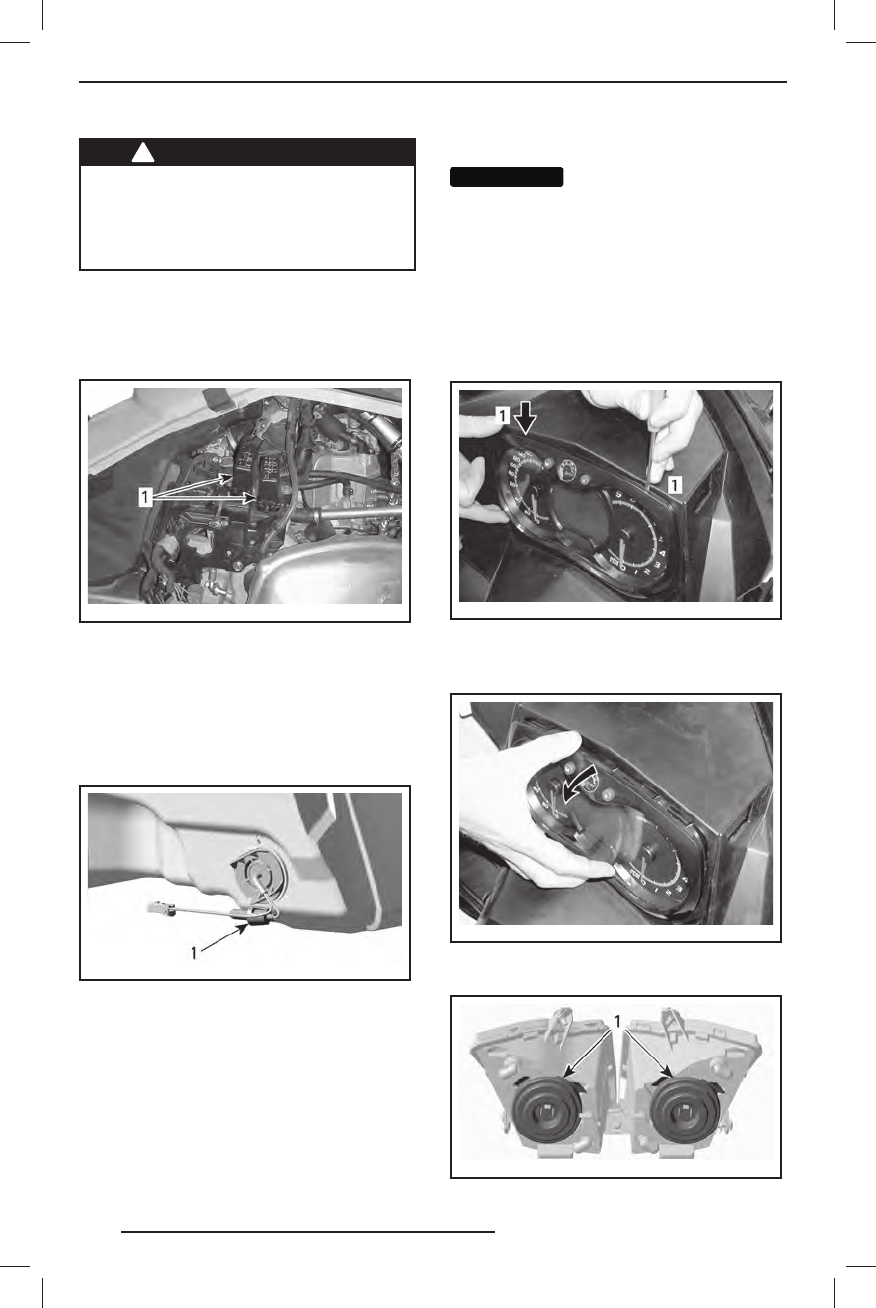

Расположение предохранителей
Блоки предохранителей ( два ) распола -
гаются с правой стороны, з а б оковой
панелью.
mmo2 011 -003 -00 8_ a
1. Блоки предохранителей
Д ля идентификации предохранителей
см. табличк у на крышке блока и раздел
«
ТЕХНИЧЕСКИЕ Х АРАКТЕРИСТИКИ
».
Пр е д ох р а ни тель д а т ч ик а у р о в н я то -
плив а р а с п ол агаетс я з а гл у ши телем
впуска.
mmo2 007 -009 -01 6_ b
ЗА ГЛУШИТЕЛЕМ ВПУСК А
1. Расположение предохранителя
Световые приборы
По с л е з а м ен ы п е р его р е в ш ей л а мпы
проверьте работоспособность соответ-
ствующего осветительного прибора.
Замена лампы головной оптики
ВНИМАНИЕ
ВНИМАНИЕ
Во избежание сокраще -
ни я с рока с лу жбы галогенных ламп
не кас айте с ь пальц ами с тек л я нной
колбы лампы. Ес ли Вы дотронулис ь
д о с т е к л я н н о й к о л б ы , о ч и с т и т е
е ё и з о п р о п и л о в ы м с п и р т о м , кот о -
р ый не ос тав л яет плёнк у на с тек ле.
1. С п о м о щ ь ю м а л е н ь к о й о т в ё р т к и
освободите защёлки информацион -
ного центра.
mmo2 007 -009 -06 1_ a
1. Защёлки
2. Осторожно потяните многофункцио-
нальный центр и отведите его в сторону.
mmo2 007 -009 -06 2_ a
3. Отсоедините разъём перегоревшей
лампы. Снимите резиновый чехол.
mmo2 007 -009 -02 2_ a
1. Резиновый чехол
ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУ ЖИВАНИЯ
`13 Lynx REX ACE.indb 76
`13 Lynx REX ACE.indb 76
23.10.2012 18:38:55
23.10.2012 18:38:55
