Задняя пружина

Величина предварительного натяжения
з а д н е й  п ру ж и н ы  о к аз ы в а ет  в ли я н и е
н а  ко м ф о рт  д в и жени я  н а  с н егохо д е,
высот у посадки водителя, а так же по -
зволяет компенсировать нагрузки, воз-
никающие при перевозке грузов.

К роме этого, различные рег улировки
предв арительного натяжения за дней
п р у ж и н ы п о з в о л я ю т у в е л и ч и т ь и л и
уменьшить вес, приход ящийся на пе -
р е д н ю ю  п о д в е с к у  с н е г о х о д а.  В  р е -
з ул ьт а те,  д а в л е н и е  л ы ж  н а  о п о р н у ю
поверхность так же увеличивается или
уменьшается. Это позволяет улучшить
эксплуатационные качества при движе -
нии в глу боком снег у, а так же умень -
ш и т ь и л и у в ел ич и т ь у с и л и е н а р ул е
и тем самым улу чшить управляемость
снегоход а.

Если при движении на снегоходе по са -
мым неровным участкам трассы наблю -
д аются лишь лёгкие пробои подвески,
зн ач и т, р ег ули р о вк а уз л о в п од в е с к и
выполнена правильно.

ДЕЙСТВИЕ

РЕЗУЛЬТАТ

Увеличение
предвари-
тельного
натяжения

Задняя подвеска становит-
ся более жёсткой

Задняя часть снегохода
поднимается

Улучшение демпфирова-
ния неровностей

Усилия на руле увеличи-
ваются

Уменьшение
предвари-
тельного
натяжения

Задняя подвеска стано-
виться более мягкой

Задняя часть снегохода
опускается

Ухудшение демпфирования
неровностей

Усилия на руле уменьшаются

Улучшаются эксплуата-
ционные характеристики
и управляемость снегохода
в глубоком снегу

См. ниже, чтобы определить правиль -
ность рег улировки предварительного
натяжения.

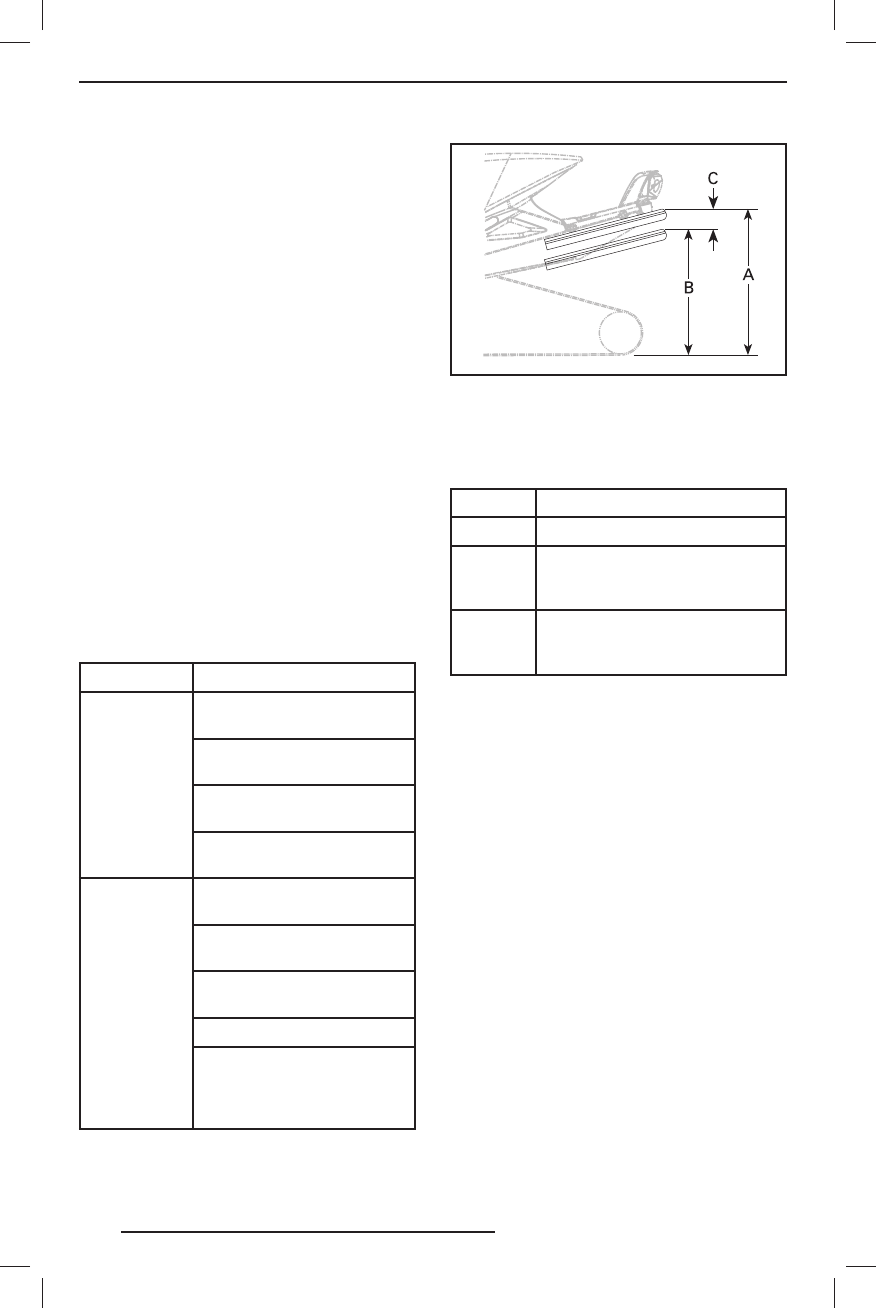

mmo2 006 -003 -02 2_ a

ТИПОВОЙ ВАРИАНТ — ПРАВИЛЬНАЯ РЕГУЛИ-
РОВК А
A .   Подвеска растяну та на полный ход
B.  Подвеска сжата под тяжестью водителя,

пассажира и груза

C.  Разница расстояний «А» и «В», см. табл. ниже

«С», мм

ПРИЧИНА, РЕШЕНИЕ

50–75

Регулировка не требуется

более 75

Регулировка слишком мягкая.

Увеличить предварительное

натяжение

менее 50

Регулировка слишком жёсткая.

Уменьшить предварительное

натяжение

ПРИМЕЧАНИЕ :

 Ес ли у к аз а нны е з н а -

чения недостижимы с оригинальными
пру жинами, обращ айтесь к авторизо -
в а н н о м у  д и л е р у  Lynx  д л я  ус т а н о в к и
других пру жин.

Регулировки передней
подвески

Лыжи

Серии Xtrim и Ranger

На данных моделях реализована возмож-
ность изменения ширины колеи лыж.

Ко гд а  р е г ул и р о в о ч н а я  в т ул к а  у с т а -
новлена с вну тренней стороны опоры,
лыжи наход ятся в положении, обеспе -
чивающем более узк ую колею.

Когд а рег улировочная вт улка установ -
лена с нару жной стороны опоры, лыжи
оказываются в положении, обеспечи -
вающем более широк ую колею.

НАСТРОЙК А ПОДВЕСКИ СНЕГОХОД А
