В общем слу чае, более д линный лен -
т о ч н ы й о г р а н ич и т е л ь о б е с п е ч и в а е т
лу чшие эксплуатационные харак тери -
стики в глубоком снег у на горизонталь-
ной поверхности, в то время как более
короткий ленточный ограничитель спо -
собствует улу чшению управляемости
при движении по ск лону.
Центральная пружина
Рег улировка предварительного натя -
жения центральной пру жины оказывает
влияние на усилия на руле, управляе -
мость и эффек тивность демпфирова -
ния при проезде неровностей.
Кроме этого, изменяя предварительное
натяжение пру жины, можно изменять
д а в л е н и е п е р е д н е й ч а с т и г у с е н и ц ы
н а с неж ный п ок р о в, ч то, в с в о ю оч е -
р е д ь , о к а з ы в а е т з а м е т н о е в л и я н и е
на эксплуатационные харак теристики
с н егоход а п р и д в и жении в гл у б о ко м
снег у.
ДЕЙСТВИЕ
РЕЗУЛЬТАТ
Увеличение
предвари-
тельного
натяжения
Усилия на руле уменьшаются
Улучшение демпфирова-
ния неровностей
Облегчается начало движе-
ния в глубоком снегу
Улучшаются эксплуата-
ционные характеристики
и управляемость снегохода
в глубоком снегу
Уменьшение
предвари-
тельного
натяжения
Усилия на руле увеличи-
ваются
Ухудшение демпфирования
неровностей
Улучшается управляемость
на трассе

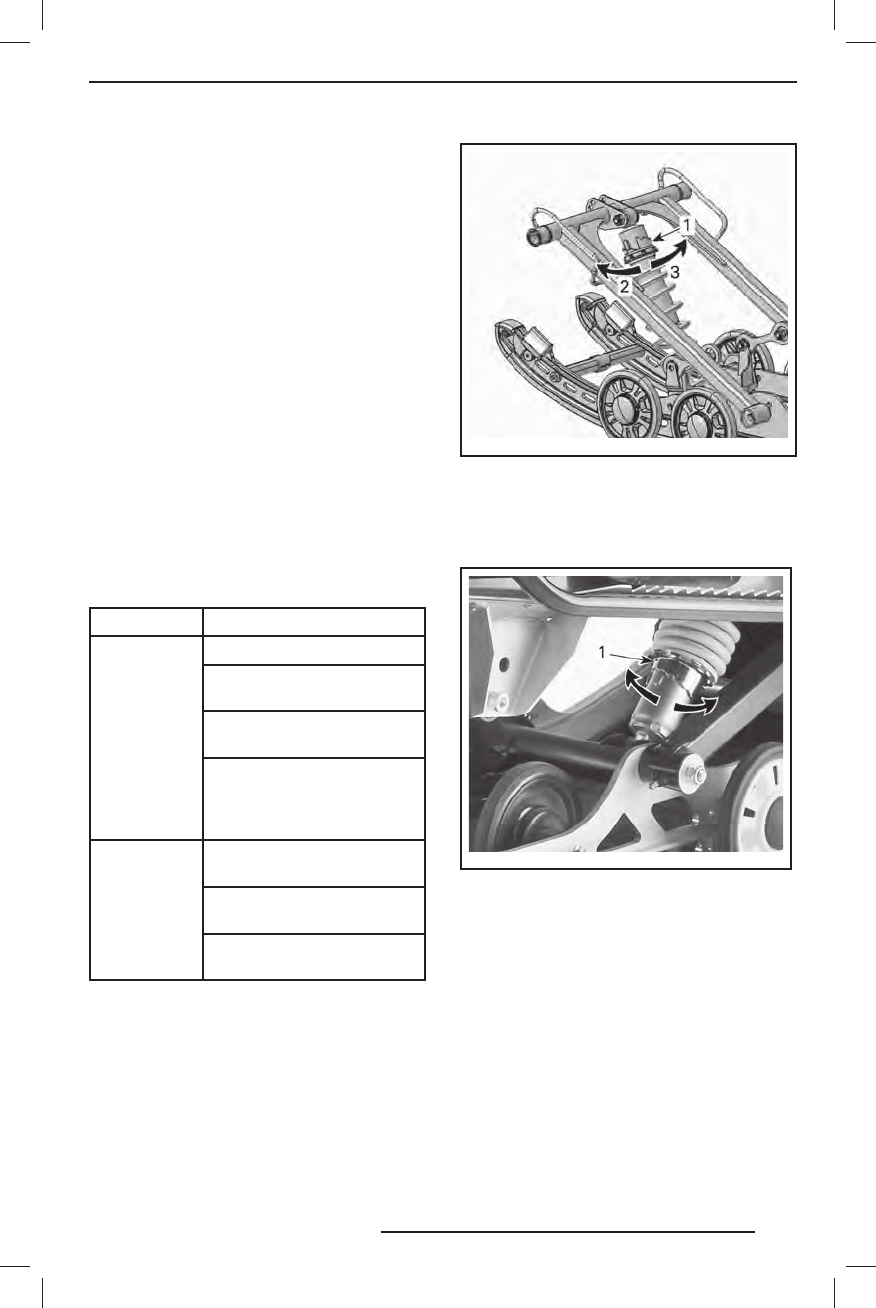

fmo2013-001-018_a
РЕГУЛЯТОР К УЛАЧКОВОГО ТИПА — АМОРТИ-
ЗАТОР HPG™
1. Кулачок рег улировки предварительного на -
тяжения пру жины
2. Уменьшить предварительный натяг
3. Увеличить предварительный натяг
fmo2012-003-017_b
РЕГУЛЯТОР К УЛАЧКОВОГО ТИПА — АМОРТИ-
ЗАТОР MOTION CONTROL
1. Кулачок рег улировки предварительного на -
тяжения пру жины
2. Увеличить предварительный натяг
3. Уменьшить предварительный натяг
ПРИМЕЧАНИЕ :
Д ля рег улировки пред-
в ари тельн о го н ат я жения с п о м ощ ью
рег уляторов к улачкового и кольцево -
го типов используйте приспособление,
входящее в комплект возимого инстру-
мента.
НАСТРОЙК А ПОДВЕСКИ СНЕГОХОД А
