94

mmo2 007 -009 -06 3_a

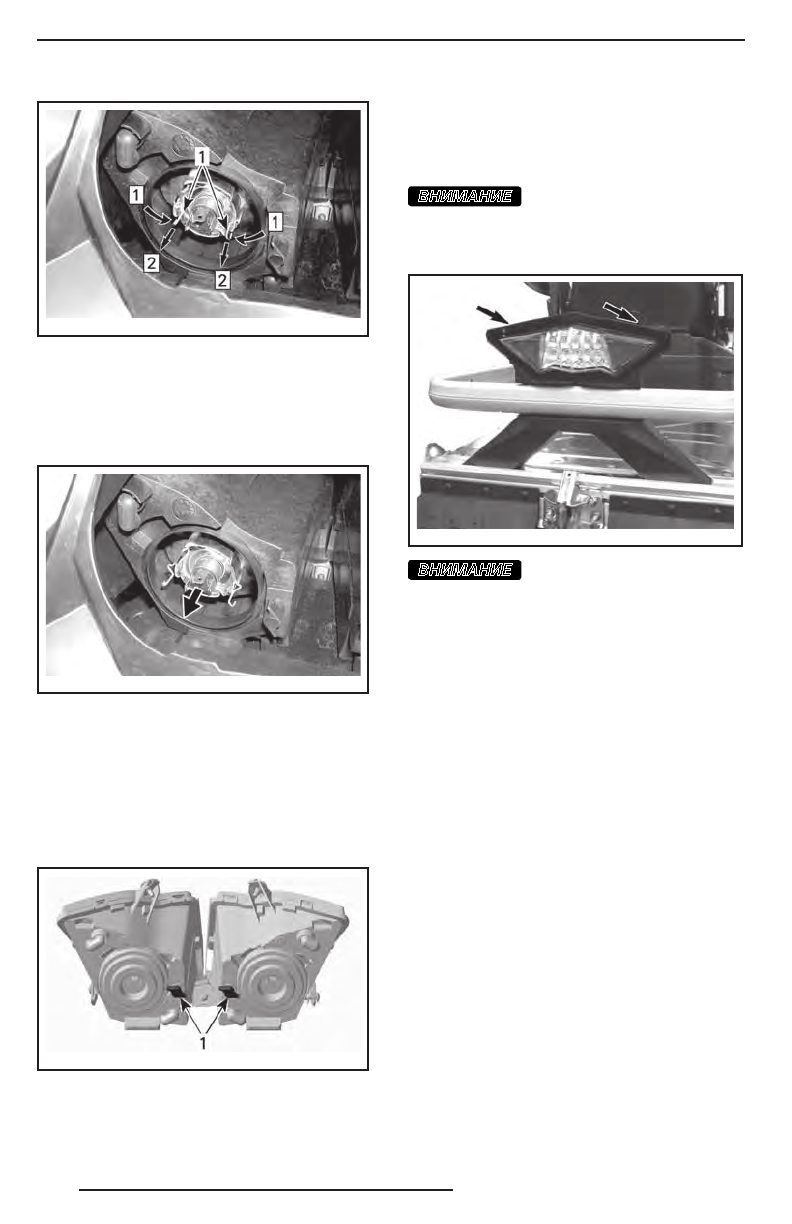

Шаг 1: Сжать с обеих сторон
Шаг 2: Потяните, чтобы освободить
1. Защёлка

5.  Извлеките и замените лампу. Установ-

ка осуществляется в последовательно-

сти, обратной снятию.

mmo2 007 -009 -06 4_a

ВЫНЬТЕ ЛАМПУ И ЗАМЕНИТЕ ЕЁ

Регулировка головной оптики

Снимите многофункциональный центр,

как описано в разделе «

ЗАМЕНА ЛАМ-

ПЫ ГОЛОВНОЙ ОПТИКИ

». Для регули-

ровки направления светового пучка вра-

щайте рукоятку.

mmo2 007 -009 -02 3_a

ТИПОВОЙ ВАРИАНТ
1. Рукоятки

Замена лампы заднего фонаря

1.  Аккуратно,  одновременно  потянув

с обеих сторон за края, снимите кор-

пус заднего фонаря.

ВНИМАНИЕ

Если при снятии корпус

фонаря  слишком  сильно  отклонить

в сторону, штифты могут сломаться

и корпус фонаря придётся заменить.

fm r2011 -00 1-00 3

ВНИМАНИЕ

Во избежание поврежде-

ния жгута проводов не вытаскивайте

корпус фонаря слишком сильно.

2.  Извлеките разъём лампы из корпуса

фонаря:

2.1  Поверните разъём против часовой

стрелки.

2.2  Извлеките разъём.

3.  Замените лампу.
4.  Установите разъём в корпус фонаря.
5.  Установите фонарь в сборе на место.

ПРИМЕЧАНИЕ:

  Замена  светодиодов

заднего фонаря не предусмотрена.
П р и   в о з н и к н о в е н и и   н е и с п р а в н о ст и

светодиодный задний фонарь заменяет-

ся в сборе. Закрепите новый задний фо-

нарь с помощью винтов.

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
