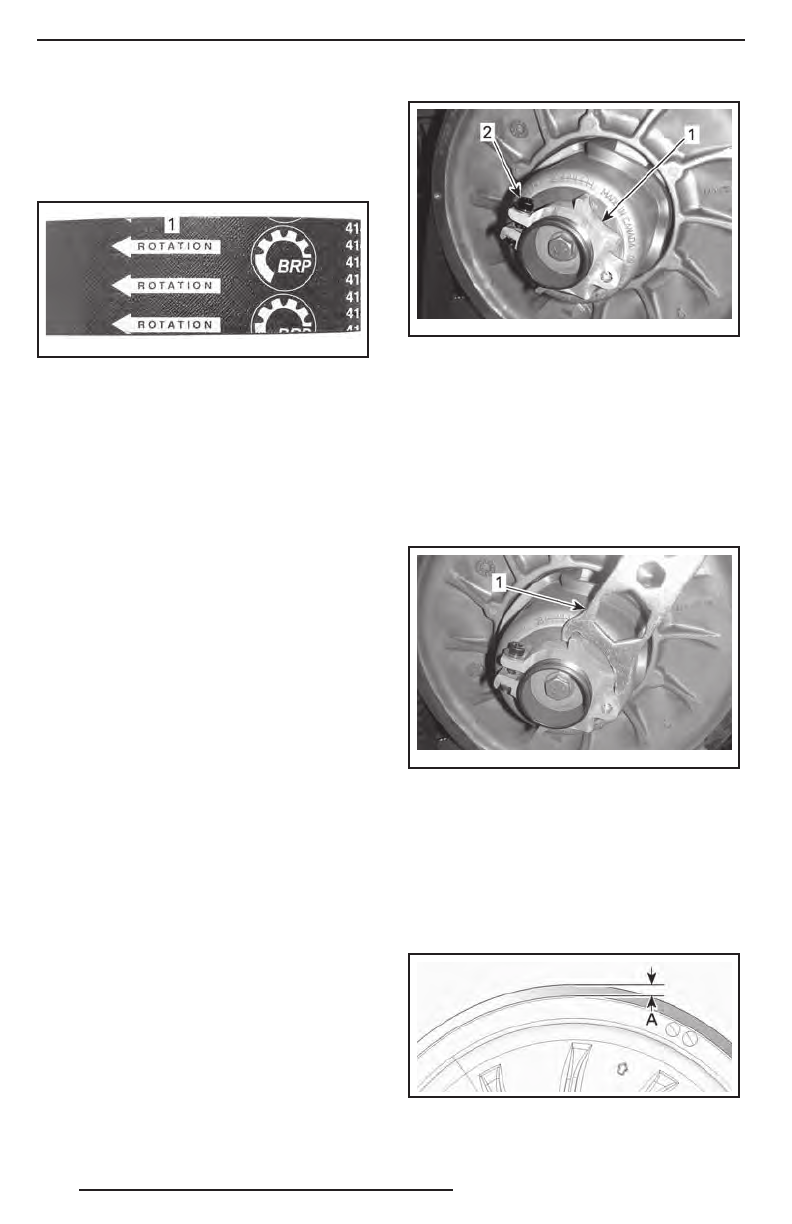

84

ПРИМЕЧАНИЕ:

Максимальный  срок

службы ремня достигается, если ремень

установлен таким образом, что стрелки,

нанесённые на нем, совпадают с направ-

лением его рабочего движения.

mmo2 011 -002 -00 6_a

1.  Стрелки, указывающие направления рабочего

движения ремня

3.  Выверните и снимите приспособление

для разведения ведомого шкива.

4.  Несколько раз проверните ведомый

шкив, чтобы ремень занял правильное

положение между фланцами.

5.  Если установлен новый ремень, про-

изведите регулировку ремня по высо-

те. См. ниже «

РЕГУЛИРОВКА РЕМНЯ

ВАРИАТОРА ПО ВЫСОТЕ

».

6.  Установите  защитный  кожух  ремня

вариатора и закройте боковую панель.

См. «

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБО-

РЫ, ОБОРУДОВАНИЕ

».

Регулировка ремня вариатора

по высоте

После установки нового ремня вариатора

необходимо проверить его регулировку

по высоте.
Регулировка ремня вариатора по высоте

осуществляется в следующей последо-

вательности:
1.  Снимите колпачок шнура безопасности

(ключ DESS) с контактного устройства.

2.  Снимите защитный кожух ремня ва-

риатора.

3.  Отпустите фиксирующий винт.

mmo2 011 -003 -01 0_a

1. Регулировочная муфта
2. Фиксирующий винт

4.  Используя специальное приспособле-

ние для регулировки подвески, входя-

щее в комплект возимого инструмен-

та,  поворачивайте  регулировочную

муфту  на  четверть  оборота  за  раз,

после чего проворачивайте ведомый

шкив, чтобы ремень занял правильное

положение между его фланцами.

mmo2 011 -003 -01 1_a

1. Приспособление для регулировки

ПРИМЕЧАНИЕ:

 Регулировочная муфта

имеет левую резьбу

.

Ремень, не имеющий внешней зубчатой

поверхности

Повторяйте шаг 4, пока внешняя поверх-

ность ремня вариатора не окажется вро-

вень с краем ведомого шкива.

ПРЕДВАРИТЕЛЬНАЯ РЕГУЛИРОВКА
1. 0 мм

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
