51
Снимите колпачок шнура безопасности
с контактного устройства.
Откройте левую боковую панель, описа-
ние операции см. в данном разделе.

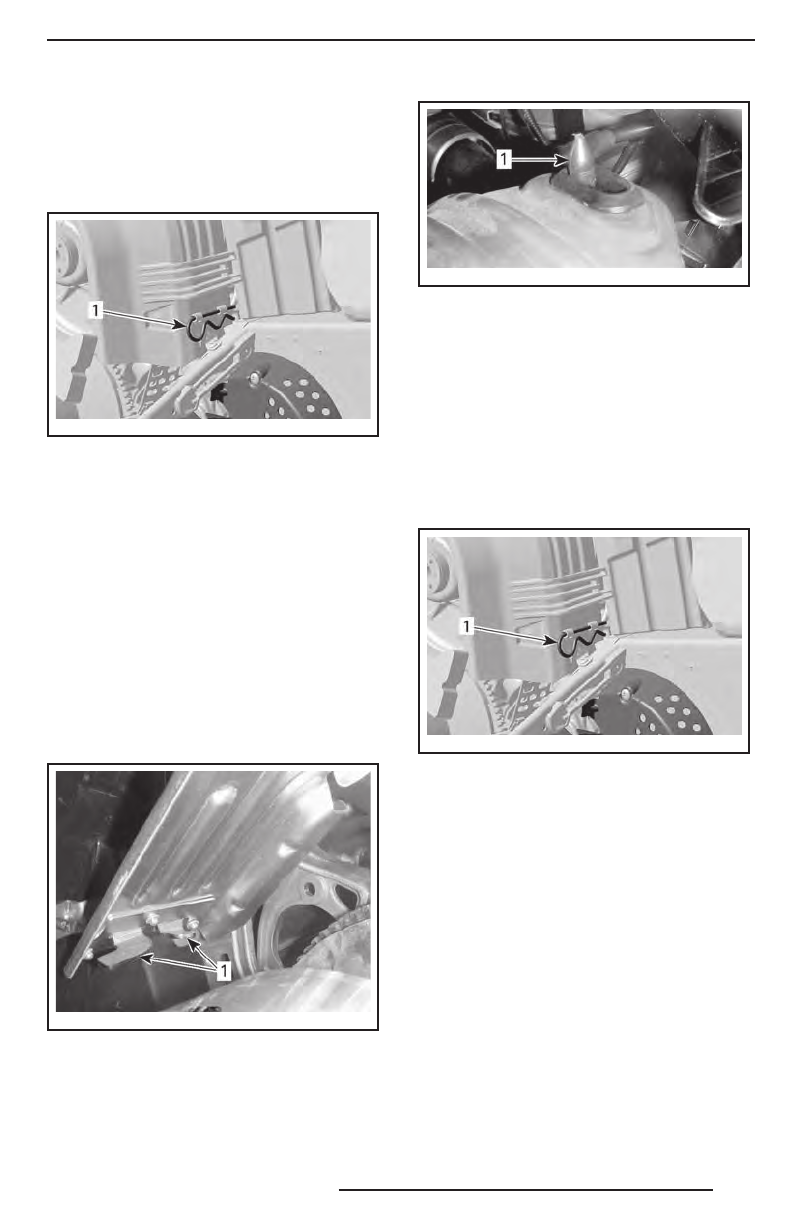

Извлеките проволочный фиксатор.
mmo2 008 -003 -06 3_a
ТИПОВОЙ ВАРИАНТ
1. Проволочный фиксатор
Поднимите кожух за его заднюю часть
и, повернув наружу, извлеките из перед-
них выступов.
Установка защитного кожуха
ремня вариатора
При установке кожуха обратите внима-
ние на то, чтобы его вырез был обращён
вперёд.
Поместите передний левый вырез кожу-
ха над длинным выступом.
Повернув кожух внутрь, введите узкий
выступ в правую прорезь.
mmo2 009 -003 -01 0_a
1. Фиксаторы
Установите уплотнитель на фиксирую-
щий палец.
mmo2 009 -003 -01 1_a
1. Фиксирующий палец
Установите заднюю часть кожуха на фик-
сатор и закрепите его с помощью прово-
лочного фиксатора.
ПРИМЕЧАНИЕ:
Защитный кожух рем-
ня вариатора специально изготовлен
несколько большего размера, чтобы
обеспечить натяг в сопряжении с фикса-
торами. Это позволяет снизить уровень
шума и вибраций. При установке кожуха
необходимо сохранить этот натяг.
mmo2 008 -003 -06 3_a
1. Проволочный фиксатор
25) Регулировка положения
руля
На модели 69 YETI реализована возмож-
ность быстрого изменения регулировки
руля. Руль может быть установлен в че-
тыре различных положения.
ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ
