Підготовка кріплення для встановлення:

Socket AMD АM4

Схема (D)

Розмістити на рамку елементи кріплення, як зазначено на схемі та зафік-
сувати за допомогою гвинтів. Рамка готова до використання. Зафіксуйте
спочатку меншу скобу на радiаторi за крiпильну рамку, потiм пряму скобу
за виступ крiплення. Притисніть радiатор до процесора i зачепіть його
вигнутою скобою за крiпильну рамку. Переконайтесь в тому, що система
мiцно зафіксована на своєму мiсцi i не рухається.

Подготовка крепления для установки на:

Socket AMD АM4

Схема (D)

Разместить на рамку элементы крепления, как обозначено на схеме и
зафиксировать при помощи винтов. Рамка готова к использованию. За-
фиксируйте сначала меньшую скобу на радиаторе за крепильную рамку,
далее, прямую скобу за выступ крепления. Прижмите радиатор к процес-
сору и зацепите его выгнутой скобой за крепильную рамку. Убедитесь в
том, что система надежно зафиксирована на своем месте.

Preparing the mount for installation on:

Socket AMD АM4

Schema (D)

Place the fastening elements on the frame as indicated in the diagram and
fix with screws. The frame is ready to use. First fix the smaller bracket on the
radiator by the fixing frame, then the straight bracket by the fixing tab. Press
the heatsink onto the processor and use the curved bracket to hook it onto
the mounting frame. Make sure the system is securely locked in place.

Step 1-  Installation

1. Remove the transparent label on cooler and CPU bottom, and spread thermal grease

    on the CPU surface evenly.

2. Clip two sides to each corresponding bracket.

3. Connect the cooler to power

4. Open the computer, once the cooler get power, it works then.

H120Z

Installation instruction

H120Z

Installation instruction

Step 2-  Fan and wire connection

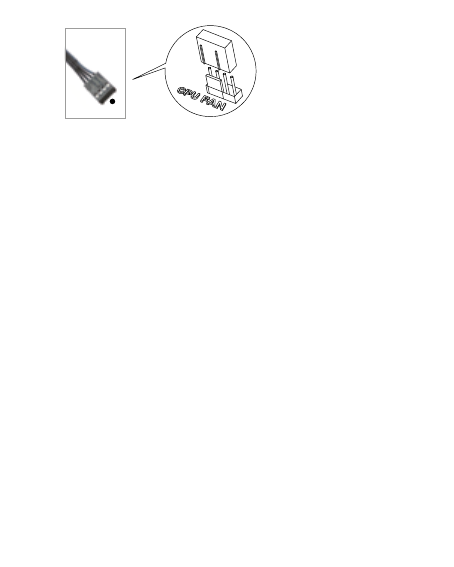

1. A connects to Motherboard “CPU FAN”.

A

LGA775

LGA115X

CPU

THERMAL

GREASE

Intel

AMD

AMD AM2/AM2+/AM3/AM3+/AM4

Front

Back

LGA1136
