Встановлення системи процесорного охолодження:

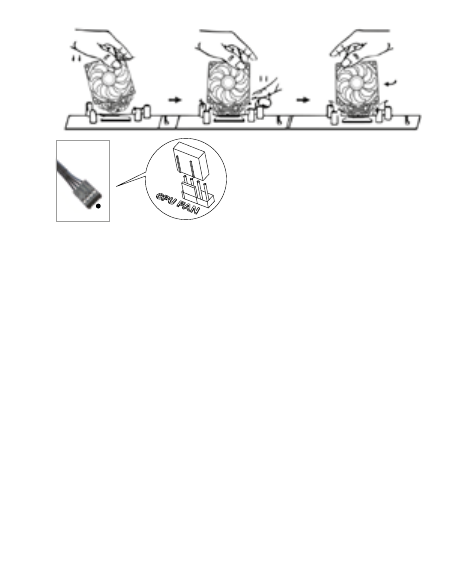

Socket AMD AM2/AM2+/AM3/AM3+ Схема (B)

Увага!

Для сокетів AMD використовуємо оригінальне кріплення материн-

ської плати.

1.

Нанесiть термопасту на процесор, видавивши невелику краплю (дiаметр

4-5 мм) на його центральну частину.

2.

Зафіксуйте спочатку меншу скобу на радiаторi за крiпильну рамку, потiм

пряму скобу за виступ крiплення. Притисніть радiатор до процесора i за-

чепіть його вигнутою скобою за крiпильну рамку. Переконайтесь в тому,

що система мiцно зафіксована на своєму мiсцi i не рухається.

3.

Пiд’єднайте живлення вентилятора до вiдповiдного розніму на мате-
ринській платі (CPU Fan).

Установка системы процессорного охлаждения:

Socket AMD AM2/AM2+/AM3/AM3+ Схема (B)

Внимание!

Для сокетов AMD необходимо использовать оригинальное

крепление материнской платы.

1.

Нанесите термопасту на процессор, выдавите небольшую каплю (диа-

метр 4-5 мм) на его центральную часть.

Step 1-  Installation

1. Remove the transparent label on cooler and CPU bottom, and spread thermal grease

    on the CPU surface evenly.

2. Clip two sides to each corresponding bracket.

3. Connect the cooler to power

4. Open the computer, once the cooler get power, it works then.

H120Z

Installation instruction

H120Z

Installation instruction

Step 2-  Fan and wire connection

1. A connects to Motherboard “CPU FAN”.

A

LGA775

LGA115X

CPU

THERMAL

GREASE

Intel

AMD

AMD AM2/AM2+/AM3/AM3+/AM4

Front

Back

LGA1136
