13
Гнездо с защитным замком
Служит для крепления замка Kensington для троса.
14
Разъем шнура питания
Служит для подключения шнура питания к компьютеру для подачи питания.
Материнская плата
Примечание:
Дополнительное описание компонентов см. в разделах «Вид спереди» и «Вид сзади».

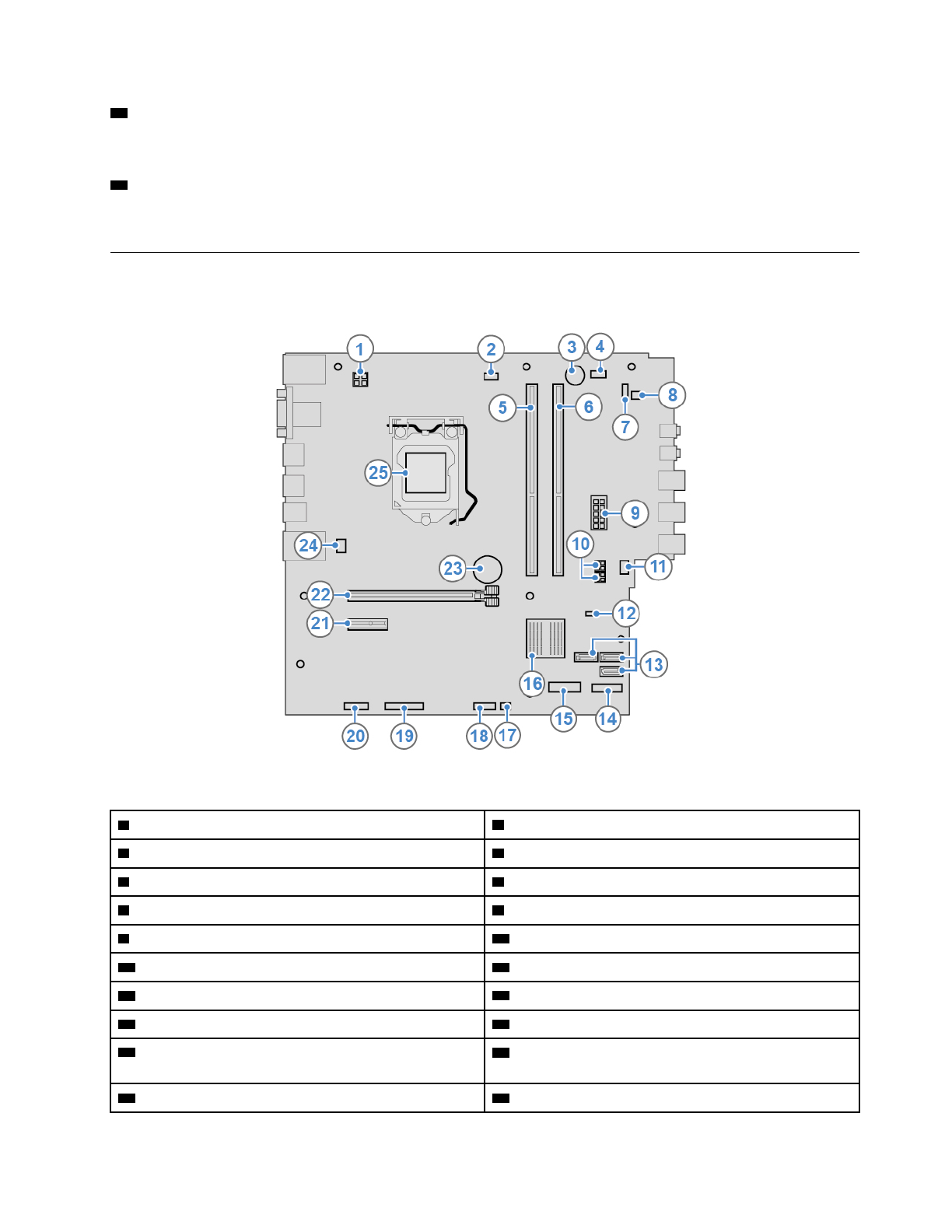

Рис. 3. Материнская плата
1
4-Штырьковый разъем питания
2
Разъем вентилятора микропроцессора
3
Зуммер
4
Дополнительный разъем вентилятора 2
5
Гнездо модуля памяти (DIMM2)
6
Гнездо модуля памяти (DIMM4)
7
Разъем платы кнопки питания
8
Разъем внутреннего динамика
9
10-Штырьковый разъем питания
10
Разъемы питания SATA (2)
11
Дополнительный разъем вентилятора 1
12
Перемычка стирания CMOS/восстановления
13
Разъемы SATA 3.0 (3)
14
Гнездо для твердотельного диска M.2
15
Гнездо для карты M.2 Wi-Fi
16
Концентратор контроллера платформы (PCH)
17
Разъем термодатчика
18
Первый передний разъем USB 2.0 (разъем
устройства считывания карт)
19
Параллельный разъем
20
Последовательный разъем (COM2)
5
Содержание
- 3 Содержание
- 5 Вид спереди; Кнопка выдвижения/закрытия дисковода для оптических дисков
- 7 Вид сзади; Разъем микрофона
- 9 Гнездо с защитным замком; Разъем шнура питания; Материнская плата
- 10 Наклейки с информацией о типе и модели компьютера
- 11 Глава 2. Спецификации; Блок питания
- 12 Сетевые функции; Физические размеры
- 13 Глава 3. Замки на компьютере; Как заблокировать кожух компьютера
- 14 Прикрепление замка Kensington для троса
- 15 Глава 4. Замена аппаратных компонентов; Перед заменой аппаратных компонентов; Примечания перед заменой аппаратных компонентов; Общие сведения об узлах FRU (включая узлы CRU)
- 16 Перед заменой узлов FRU; Расположение узлов FRU (включая узлы CRU)
- 18 Снятие кожуха компьютера
- 19 Замена лицевой панели
- 20 Замена дисковода для оптических дисков
- 21 Замена крепежной скобы дисковода для оптических дисков
- 22 Поворот блока отсека для диска вверх и вниз
- 23 Замена устройства хранения данных; Замена 3,5-дюймового устройства хранения данных
- 25 Замена 2,5-дюймового устройства хранения данных
- 26 Замена модуля памяти
- 28 Замена блока радиатора и вентилятора
- 29 Замена плоской круглой батарейки
- 32 Замена карты PCI Express
- 37 Замена твердотельного диска M.2
- 40 Замена крепежной скобы твердотельного диска M.2
- 41 Замена блока питания
- 43 Замена внутреннего динамика
- 44 Замена датчика температуры
- 45 Замена переднего вентилятора
- 48 Замена платы кнопки питания
- 51 Замена считывателя карт
- 53 Замена микропроцессора
- 57 Замена заднего вентилятора
- 58 Замена материнской платы
- 59 Действия после замены компонентов
- 61 Приложение A. Замечания
- 63 Приложение B. Товарные знаки
