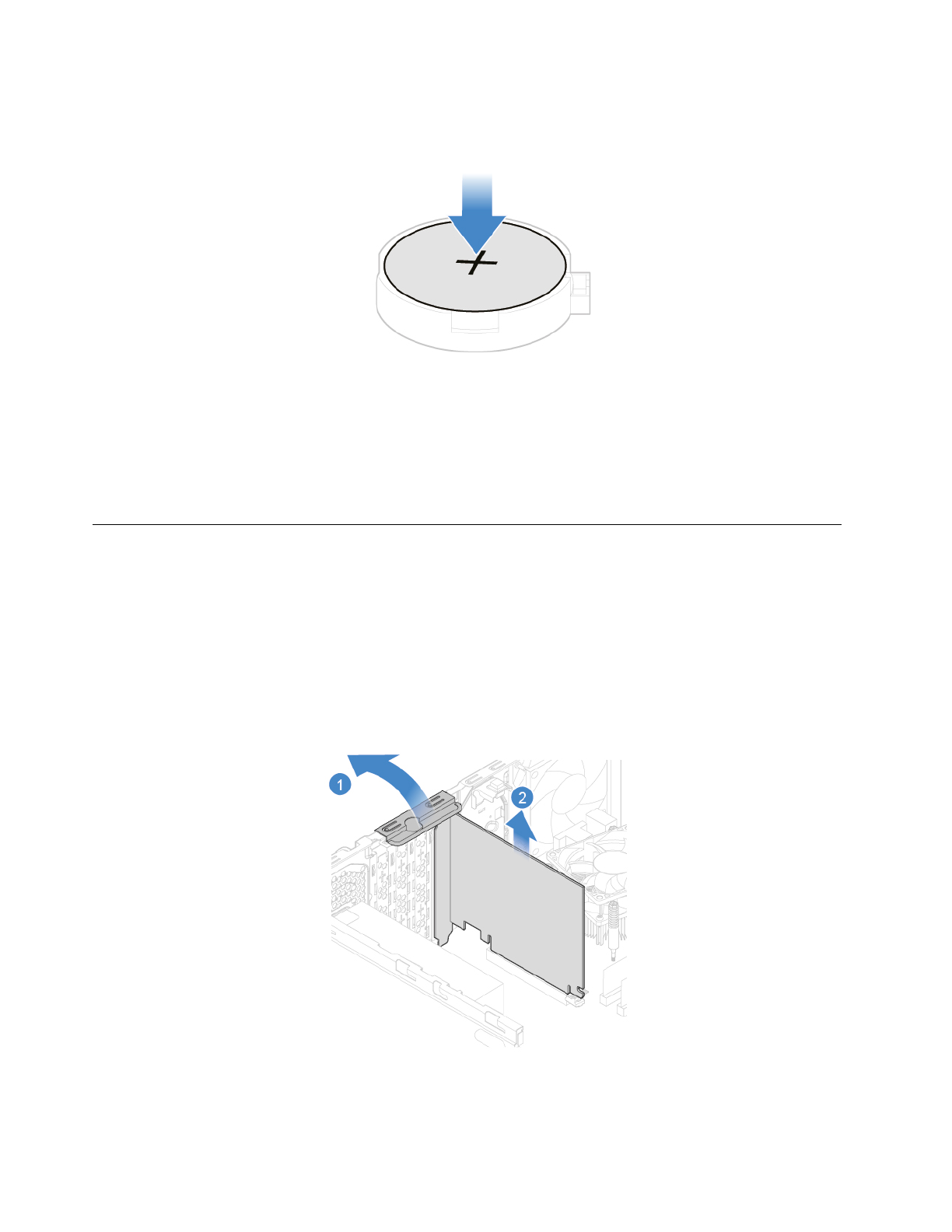

Рис. 32. Фиксация плоской круглой батарейки с помощью защелки
5. Установите снятые детали на место. Инструкции по завершению замены см. в разделе «Действия
после замены компонентов» на странице 55.
Замена карты PCI Express
Внимание:
Не открывайте компьютер и не пытайтесь ремонтировать его, пока не прочитали раздел
Руководство с важной информацией о продукте
.
1. Снимите кожух компьютера. См. раздел «Снятие кожуха компьютера» на странице 14.
2. Снимите лицевую панель. См. раздел «Замена лицевой панели» на странице 15.
3. Откиньте отсек дисководов. См. раздел «Поворот блока отсека для диска вверх и вниз» на
4. Замените карту PCI Express.
Рис. 33. Извлечение платы PCI Express
28
Руководство пользователя и руководство по обслуживанию оборудования V530-15ICB
