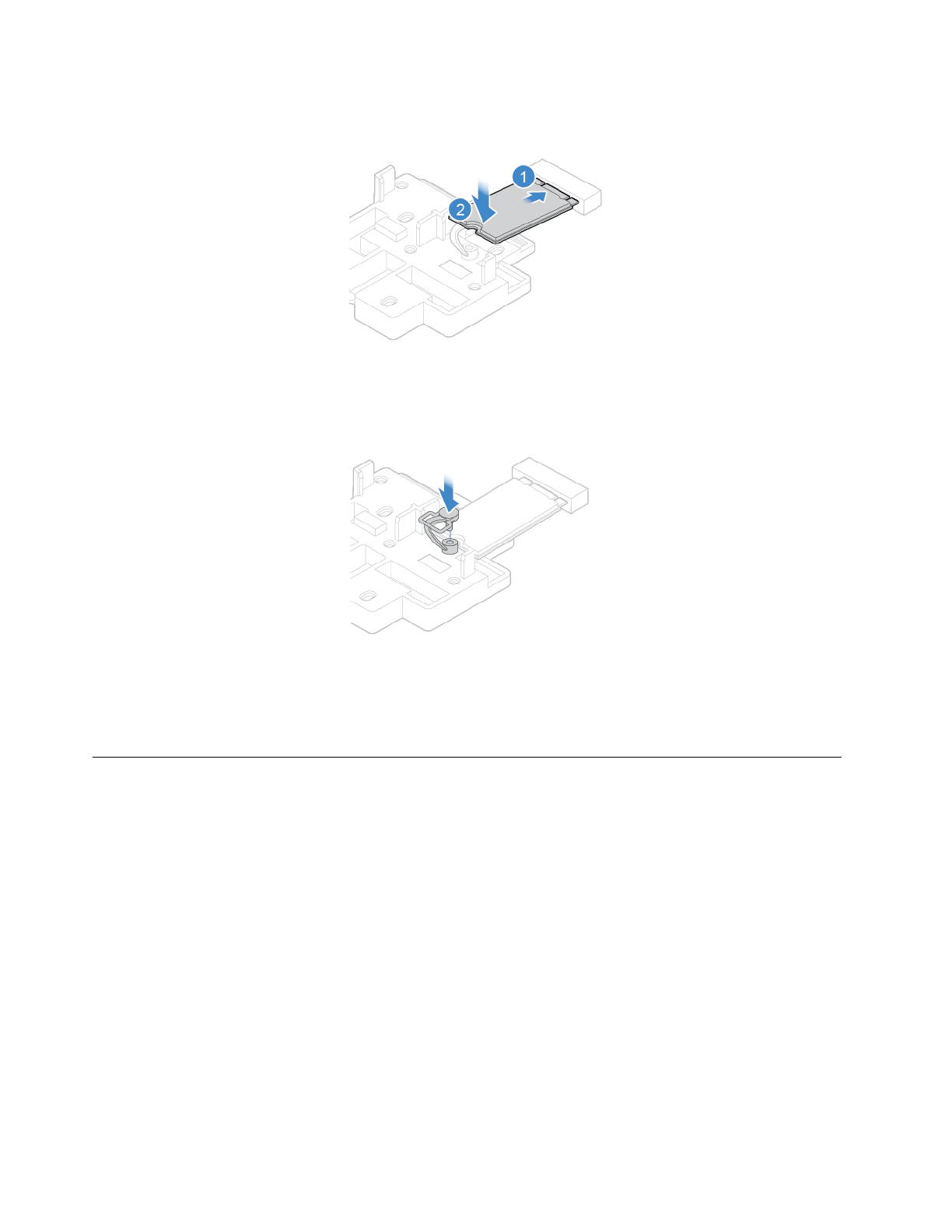

Рис. 53. Установка твердотельного диска M.2
Рис. 54. Вставка фиксатора
5. Установите снятые детали на место. Инструкции по завершению замены см. в разделе «Действия
после замены компонентов» на странице 55.
Замена крепежной скобы твердотельного диска M.2
Внимание:
Не открывайте компьютер и не пытайтесь ремонтировать его, пока не прочитали раздел
Руководство с важной информацией о продукте
.
1. Снимите кожух компьютера. См. раздел «Снятие кожуха компьютера» на странице 14.
2. Снимите лицевую панель. См. раздел «Замена лицевой панели» на странице 15.
3. Откиньте отсек дисководов. См. раздел «Поворот блока отсека для диска вверх и вниз» на
4. Снимите твердотельный диск M.2. См. раздел «Замена твердотельного диска M.2» на странице
33.
5. Замените крепежную скобу твердотельного диска M.2.
36
Руководство пользователя и руководство по обслуживанию оборудования V530-15ICB
