Крепежная скобка оптических дисков
20
Дисковод оптических дисков
21
Лицевая панель
22
Крышка гнезда для устройства считывания карт
23
Клавиатура
24
Мышь
25
Шнур питания
26
Кабель устройства хранения данных
27
Конвертер
28
Основное или дополнительное устройство
хранения данных (2,5-дюймовое или 3,5-дюймовое
устройство хранения данных)
29
Передний вентилятор
30
Блок питания
31
Рама
32
Плата PCI Express
Снятие кожуха компьютера
Внимание:
Не открывайте компьютер и не пытайтесь ремонтировать его, пока не прочитали раздел
Руководство с важной информацией о продукте
.
ОСТОРОЖНО:
Перед тем как открыть кожух компьютера, выключите компьютер и дайте ему остыть в течение
нескольких минут.
1. Снимите из дисководов все носители и выключите все подключенные устройства и компьютер.
2. Отключите все шнуры питания от электрических розеток и отсоедините все кабели от
компьютера.
3. Откройте все запорные устройства, запирающие кожух компьютера.
4. Снимите кожух компьютера.

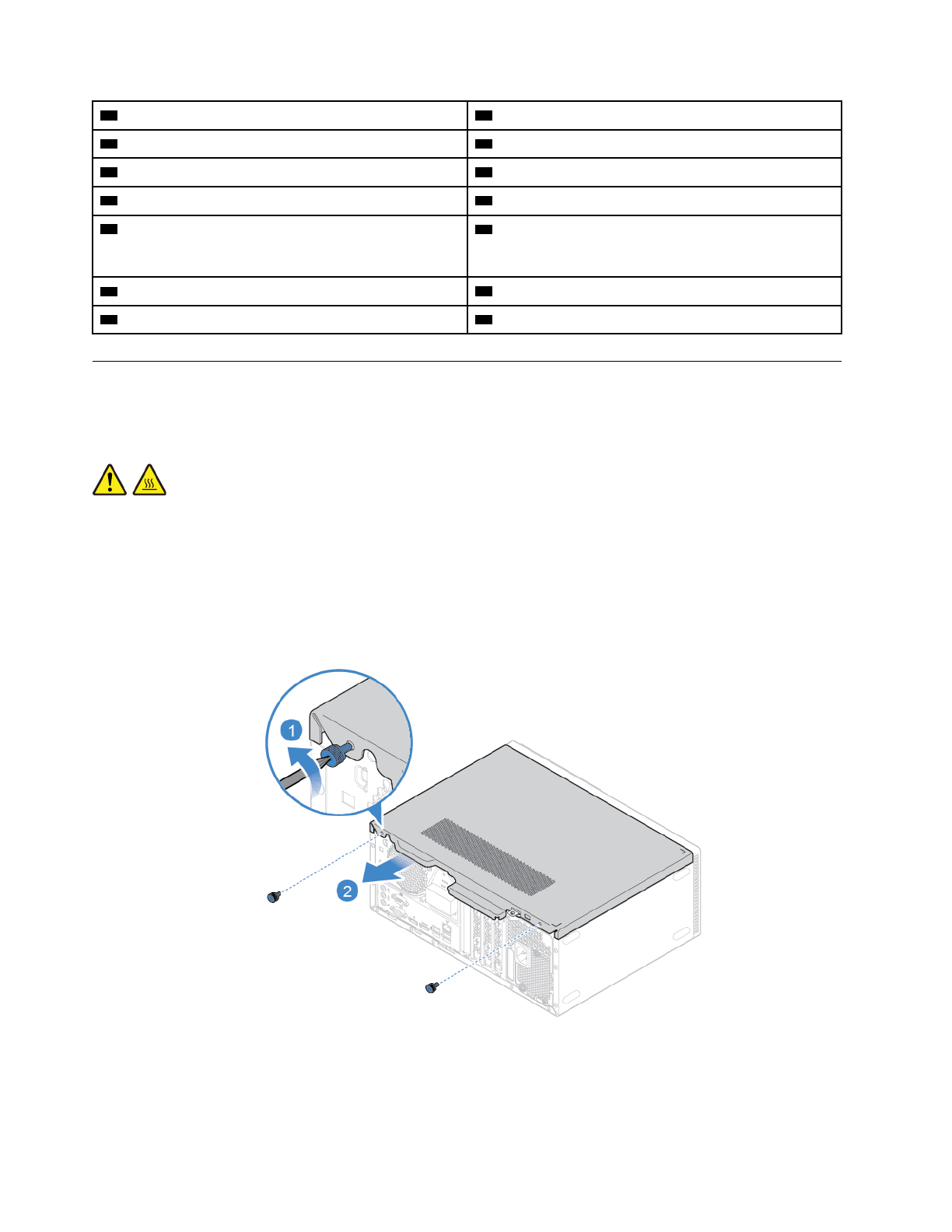

Рис. 8. Снятие кожуха компьютера
5. Выполните действия после замены. См. раздел «Действия после замены компонентов» на
14
Руководство пользователя и руководство по обслуживанию оборудования V530-15ICB
