Разъем SATA 3 (разъем SATA 2.0)
29
Разъем датчика установленного кожуха (датчик
вмешательства)
15
Разъем вентилятора блока питания
30
Разъем PS/2 клавиатуры и мыши
На Рис. 5 “Размещение компонентов материнской платы” на странице 15 показано размещение
компонентов и разъемов на другом типе материнской платы.

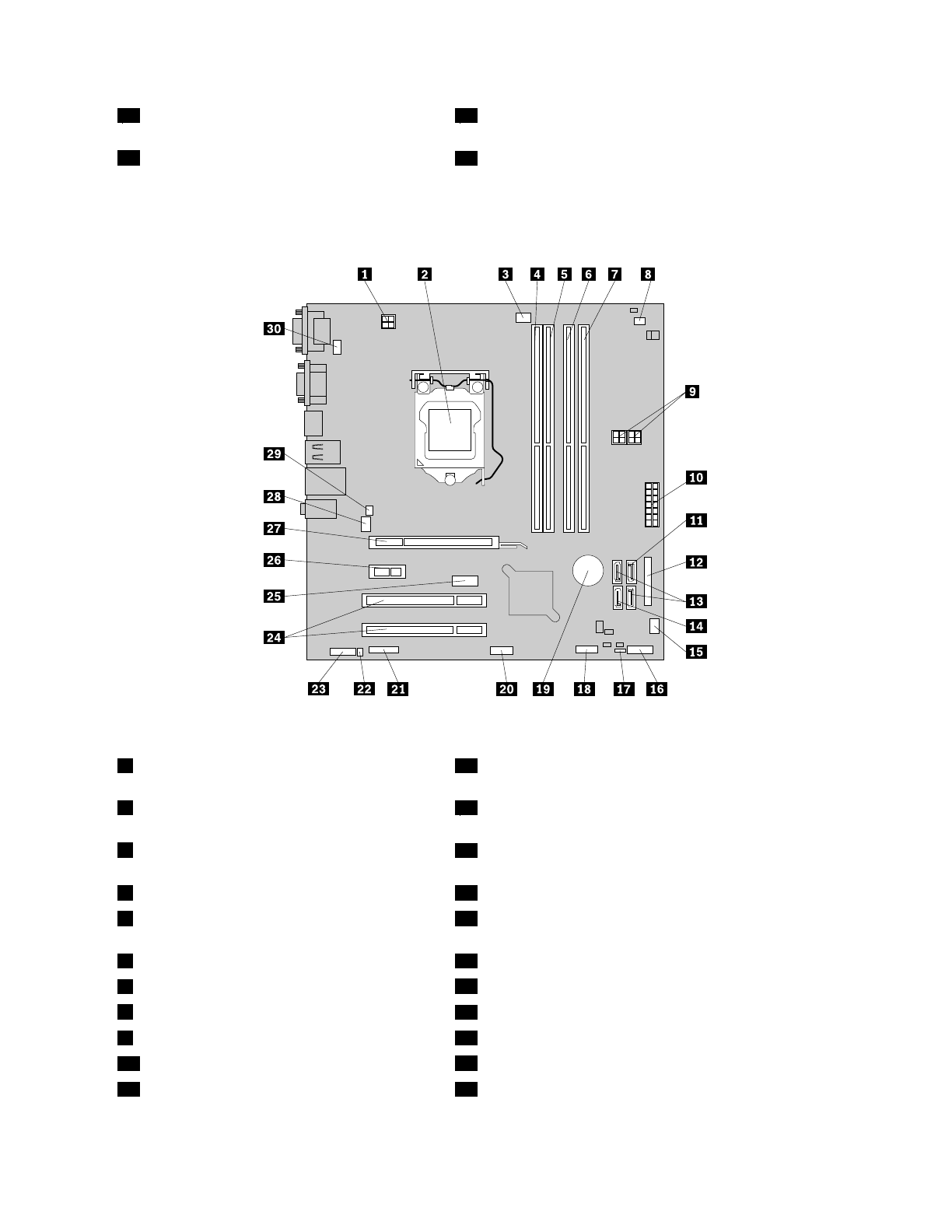

Рис. 5. Размещение компонентов материнской платы
1
4-штырьковый разъем питания
микропроцессора
16
Разъем на передней панели (для подсоединения
светодиодных индикаторов и кнопки питания)
2
Микропроцессор
17
Перемычка Clear CMOS/Recovery (очистка
CMOS/восстановление)
3
Разъем вентилятора микропроцессора
18
Передний разъем USB 1 (для подключения USB-портов
1 и 2 на лицевой панели)
4
Гнездо модуля памяти 1 (DIMM 1)
19
Батарейка
5
Гнездо модуля памяти 2 (DIMM 2)
20
Передний разъем USB № 2 (для подключения
дополнительного устройства USB)
6
Гнездо модуля памяти 3 (DIMM 3)
21
Последовательный (COM2) разъем
7
Гнездо модуля памяти 4 (DIMM 4)
22
Разъем внутреннего динамика
8
Разъем термодатчика
23
Аудиоразъем лицевой панели
9
4-штырьковые разъемы питания SATA (2)
24
Гнезда плат PCI (2)
10
14-Штырьковый разъем питания
25
Разъем DisplayPort
11
Разъем SATA 1 (разъем SATA 3.0)
26
Гнездо платы PCI Express x1
Глава 1. Обзор продукта
15
Характеристики
