Расположение разъемов на задней панели компьютера

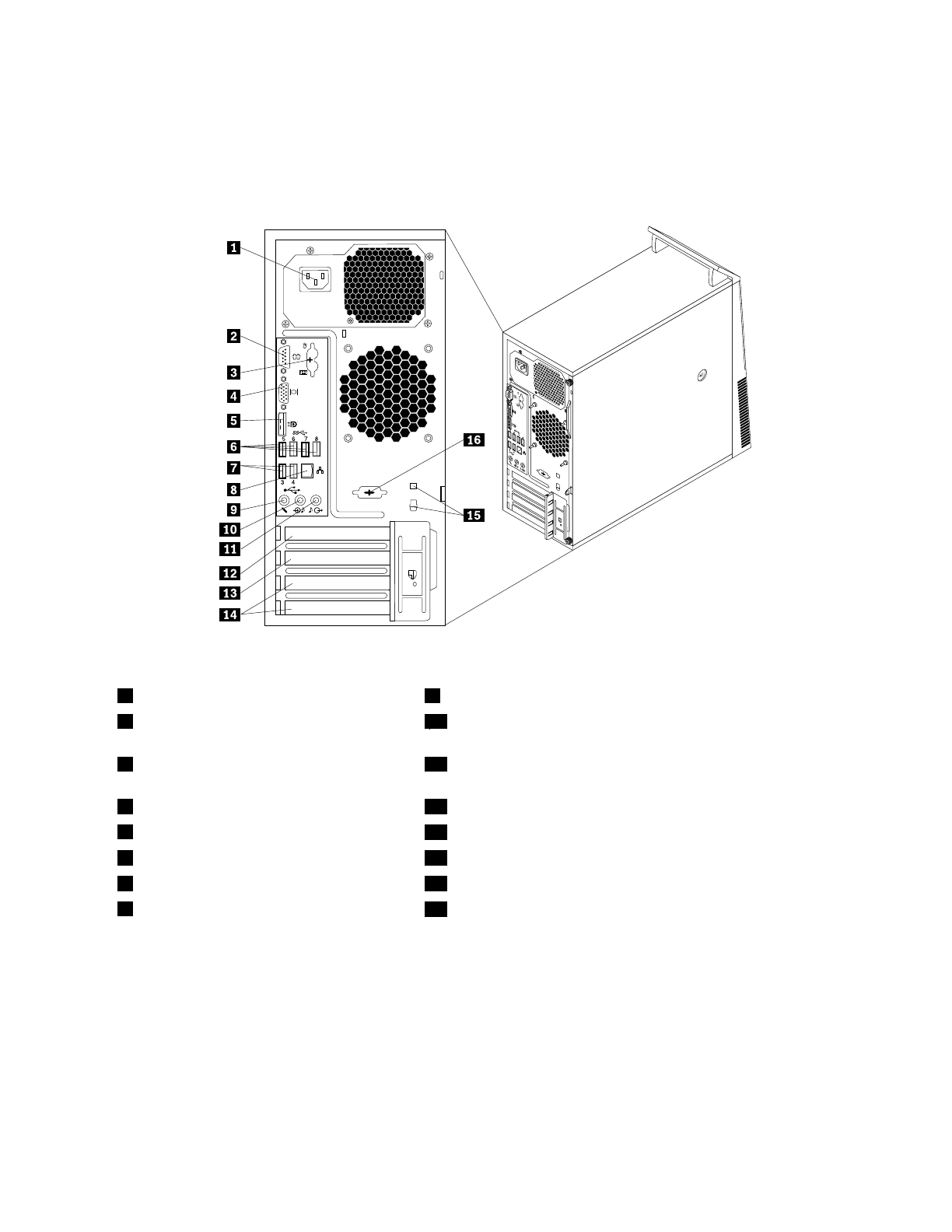

На Рис. 2 “Расположение разъемов на задней панели компьютера” на странице 11 показано
расположение разъемов на задней панели компьютера. Некоторые разъемы на задней панели
компьютера имеют цветовую маркировку; это помогает определить место подключения кабелей.

Рис. 2. Расположение разъемов на задней панели компьютера

1

Разъем питания

9

Микрофон

2

Последовательный порт

(последовательный порт 1)

10

Линейный аудиовыход

3

Разъемы клавиатуры и мыши PS/2

(дополнительно)

11

Линейный аудиовход

4

Разъем монитора VGA

12

Гнездо платы графического контроллера PCI Express x16

5

Разъем DisplayPort

13

Гнездо платы PCI Express x1

6

Разъемы USB 3.0 (USB-порты 5–8)

14

Гнезда плат PCI (2)

7

Разъемы USB 2.0 (USB-порты 3 и 4)

15

Гнезда замков для троса (2)

8

Разъем Ethernet

16

Дополнительный последовательный порт (последовательный

порт 2)

Глава 1. Обзор продукта

11
