6. Поверните два пластмассовых зажима, которыми крепится канал вентилятора радиатора,

по направлению наружу. Затем снимите канал вентилятора радиатора с блока радиатора
и вентилятора.

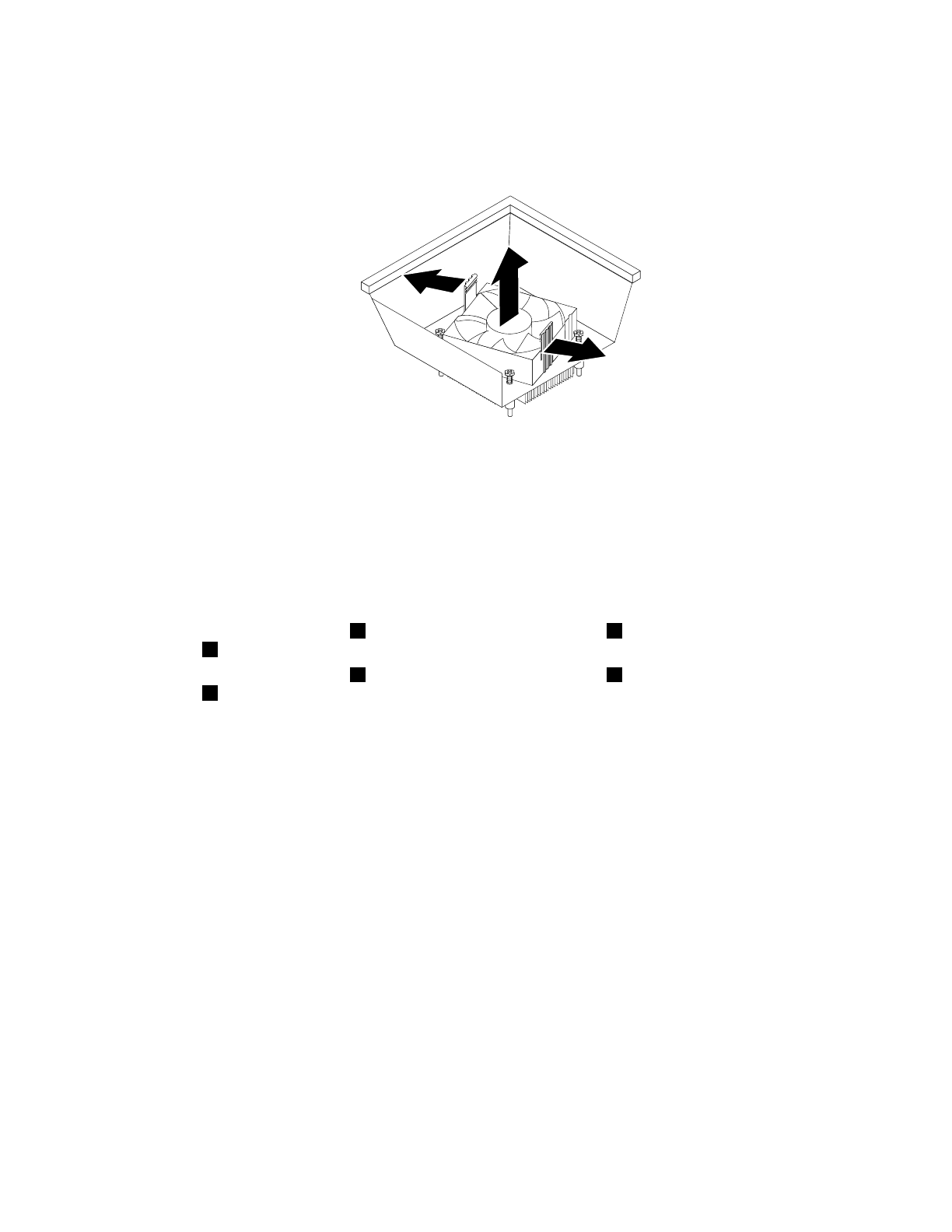

Рис. 46. Как снять канал вентилятора радиатора

7. Установите новый блок радиатора и вентилятора на материнскую плату так, чтобы четыре

винта совместились с отверстиями на материнской плате. Убедитесь в том, что вы правильно
расположили новый блок радиатора и вентилятора, чтобы кабель блока можно было легко
подключить к разъему вентилятора микропроцессора на материнской плате.

8. Закрепите новый блок радиатора и вентилятора, завинтив четыре винта в указанной ниже

последовательности, как показано на Рис. 45 “Винты, закрепляющие блок радиатора и
вентилятора” на странице 62:

a. Частично завинтите винт

1

, затем полностью затяните винт

2

, после чего полностью затяните

винт

1

.

b. Частично завинтите винт

3

, затем полностью затяните винт

4

, после чего полностью затяните

винт

3

.

9. Подключите кабель блока радиатора и вентилятора к разъему вентилятора микропроцессора

на материнской плате. См. раздел “Как найти компоненты, установленные на материнской
плате” на странице 13.
