На Рис. 4 “Размещение компонентов материнской платы” на странице 14 показано размещение
компонентов и разъемов на одном из типов материнской платы.

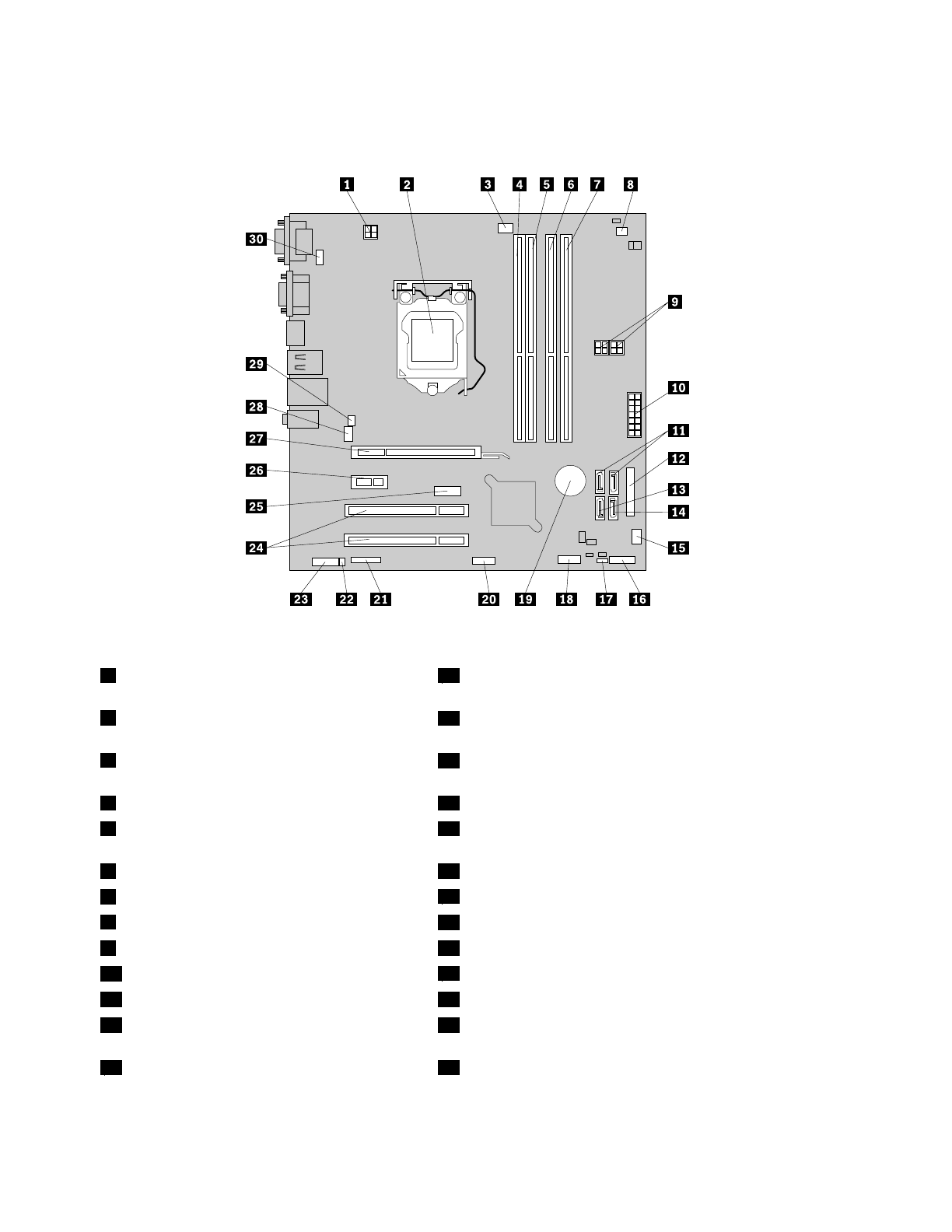

Рис. 4. Размещение компонентов материнской платы

1

4-штырьковый разъем питания

микропроцессора

16

Разъем на передней панели (для подсоединения

светодиодных индикаторов и кнопки питания)

2

Микропроцессор

17

Перемычка Clear CMOS/Recovery (очистка

CMOS/восстановление)

3

Разъем вентилятора микропроцессора

18

Передний разъем USB 1 (для подключения USB-портов

1 и 2 на лицевой панели)

4

Гнездо модуля памяти 1 (DIMM 1)

19

Батарейка

5

Гнездо модуля памяти 2 (DIMM 2)

20

Передний разъем USB № 2 (для подключения

дополнительного устройства USB)

6

Гнездо модуля памяти 3 (DIMM 3)

21

Последовательный (COM2) разъем

7

Гнездо модуля памяти 4 (DIMM 4)

22

Разъем внутреннего динамика

8

Разъем термодатчика

23

Аудиоразъем лицевой панели

9

4-штырьковые разъемы питания SATA (2)

24

Гнезда плат PCI (2)

10

14-Штырьковый разъем питания

25

Разъем DisplayPort

11

Разъемы SATA 1 и 2 (разъемы SATA 3.0)

26

Гнездо платы PCI Express x1

12

Параллельный разъем

27

Гнездо платы графического контроллера PCI Express

x16

13

Разъем eSATA

28

Разъем вентилятора компьютера

14
