Расположение разъемов на задней панели компьютера

На Рис. 2 “Расположение разъемов на задней панели компьютера” на странице 11 показано
расположение разъемов на задней панели компьютера. Некоторые разъемы на задней панели
компьютера имеют цветовую маркировку; это помогает определить место подключения кабелей.

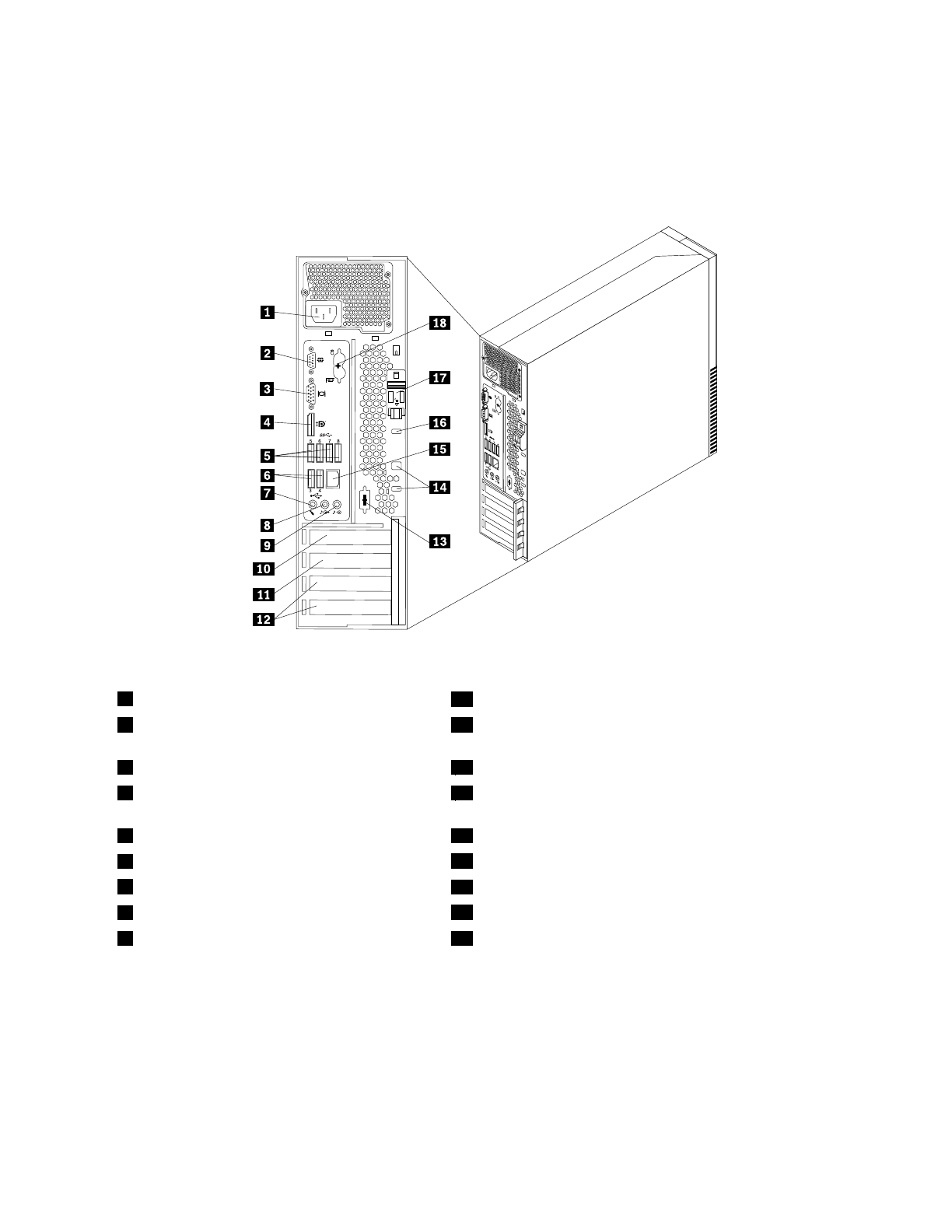

Рис. 2. Расположение разъемов на задней панели компьютера

1

Разъем питания

10

Гнездо платы графического контроллера PCI Express x16

2

Последовательный порт (последовательный

порт 1)

11

Гнездо платы PCI Express x1

3

Разъем монитора VGA

12

Гнезда плат PCI (2)

4

Разъем DisplayPort

13

Дополнительный последовательный порт

(последовательный порт 2)

5

Разъемы USB 3.0 (USB-порты 5–8)

14

Гнезда замков для троса (2)

6

Разъемы USB 2.0 (USB-порты 3 и 4)

15

Разъем Ethernet

7

Микрофон

16

Гнездо встроенного замка для троса (замок Kingston)

8

Линейный аудиовыход

17

Кнопка высвобождения кожуха

9

Линейный аудиовход

18

Разъемы клавиатуры и мыши PS/2 (дополнительно)

Глава 1. Обзор продукта

11
