Примечание:

Обязательно запишите расположение кабелей при отсоединении их от

материнской платы.

6. Снимите винт, который крепит скобу переднего блока аудиоразъемов и USB к раме, чтобы снять

крепежную скобу с рамы.

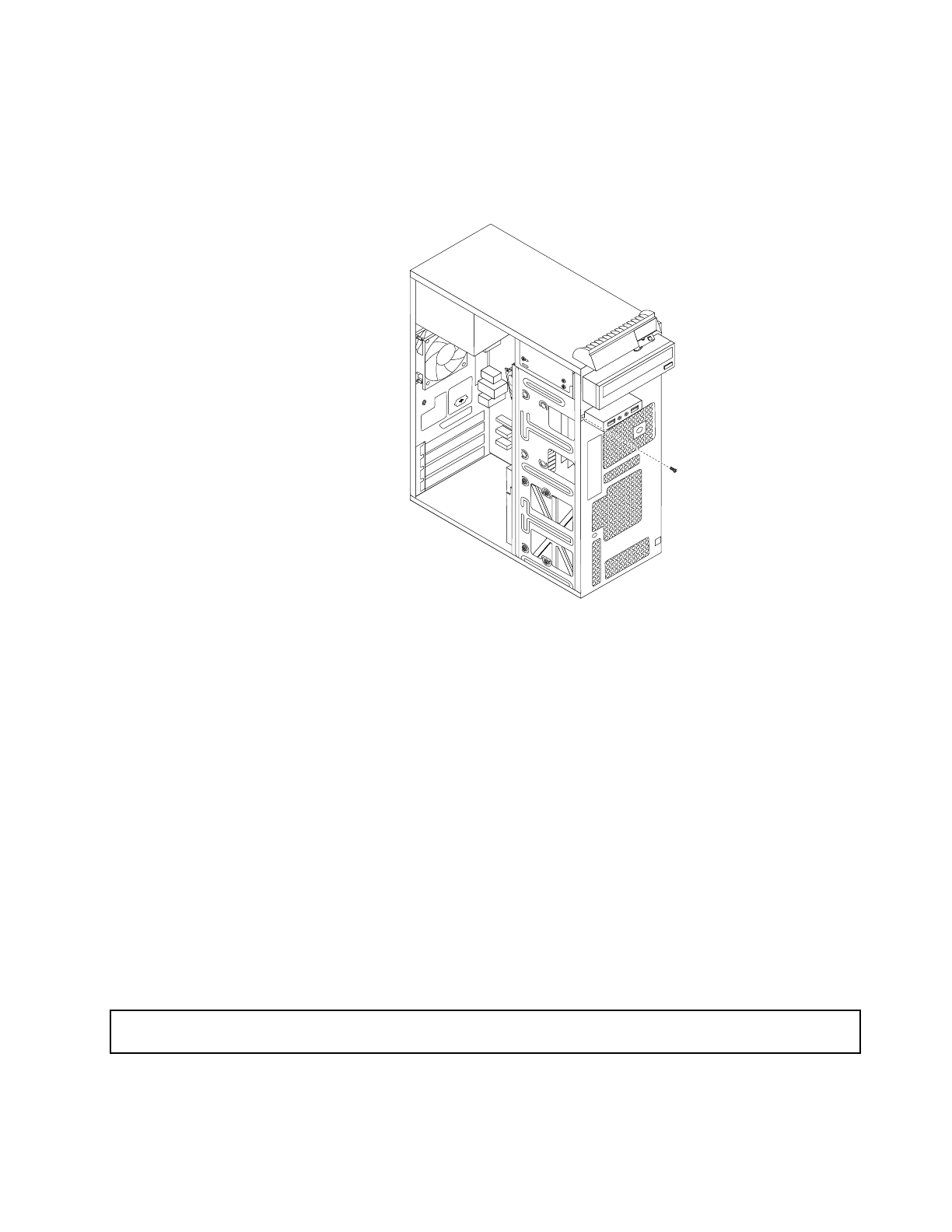

Рис. 34. Снятие винта, которым передний блок аудиоразъемов и USB прикреплен к раме

7. Снимите два винта, которые крепят передний блок аудиоразъемов и USB к скобе, и снимите со

скобы передний блок аудиоразъемов и USB.

8. Установите новый блок аудиоразъемов и USB в скобу, затем затяните два винта для закрепления

переднего блока аудиоразъемов и USB в скобе.

9. Установите скобу переднего блока аудиоразъемов и USB в раму и совместите отверстие для

винта в скобе с отверстием для винта на раме.

10. Закрепите винтом скобу на раме.

11. Подсоедините к соответствующему разъему материнской платы кабели переднего блока

аудиоразъемов и USB. Смотрите раздел “Как найти компоненты, установленные на материнской
плате” на странице 13.

Что делать дальше:

• Если вы хотите установить или снять другой компонент, то перейдите к соответствующему разделу.

• Информацию о том, как завершить установку или замену, смотрите в разделе “Что нужно сделать

после замены компонентов” на странице 59.

Замена клавиатуры

Внимание:

Не открывайте корпус компьютера и не пытайтесь его ремонтировать, не прочитав предварительно

раздел “Важная информация по технике безопасности” на странице v.

В этом разделе описана замена клавиатуры.

Чтобы заменить клавиатуру, выполните указанные ниже действия.

Глава 5. Установка или замена аппаратных компонентов

57
