Блок радиатора и вентилятора может быть очень горячим. Перед тем как открыть кожух
компьютера, выключите компьютер и дайте ему остыть в течение нескольких минут.

Чтобы заменить блок радиатора и вентилятора, выполните следующие действия.

1. Извлеките из дисководов все носители и выключите все подключенные устройства и компьютер.

Выньте все шнуры питания из розеток и отсоедините все кабели, подключенные к компьютеру.

2. Снимите кожух компьютера. См. раздел “Как снять кожух” на странице 58.

3. Найдите блок радиатора и вентилятора. См. раздел “Компоненты компьютера” на странице 6.

4. Положите компьютер на бок. Затем отсоедините кабель блока радиатора и вентилятора от

материнской платы.

5. Отвинтите четыре винта, которыми блок радиатора и вентилятора крепится к материнской

плате, в указанной ниже последовательности:

a. Частично вывинтите винт

1

, затем полностью вывинтите винт

2

, после чего полностью

вывинтите винт

1

.

b. Частично вывинтите винт

3

, затем полностью вывинтите винт

4

, после чего полностью

вывинтите винт

3

.

Примечание:

Винты нужно отворачивать осторожно, чтобы не повредить материнскую плату.

Эти четыре винта нельзя удалить из блока радиатора и вентилятора.

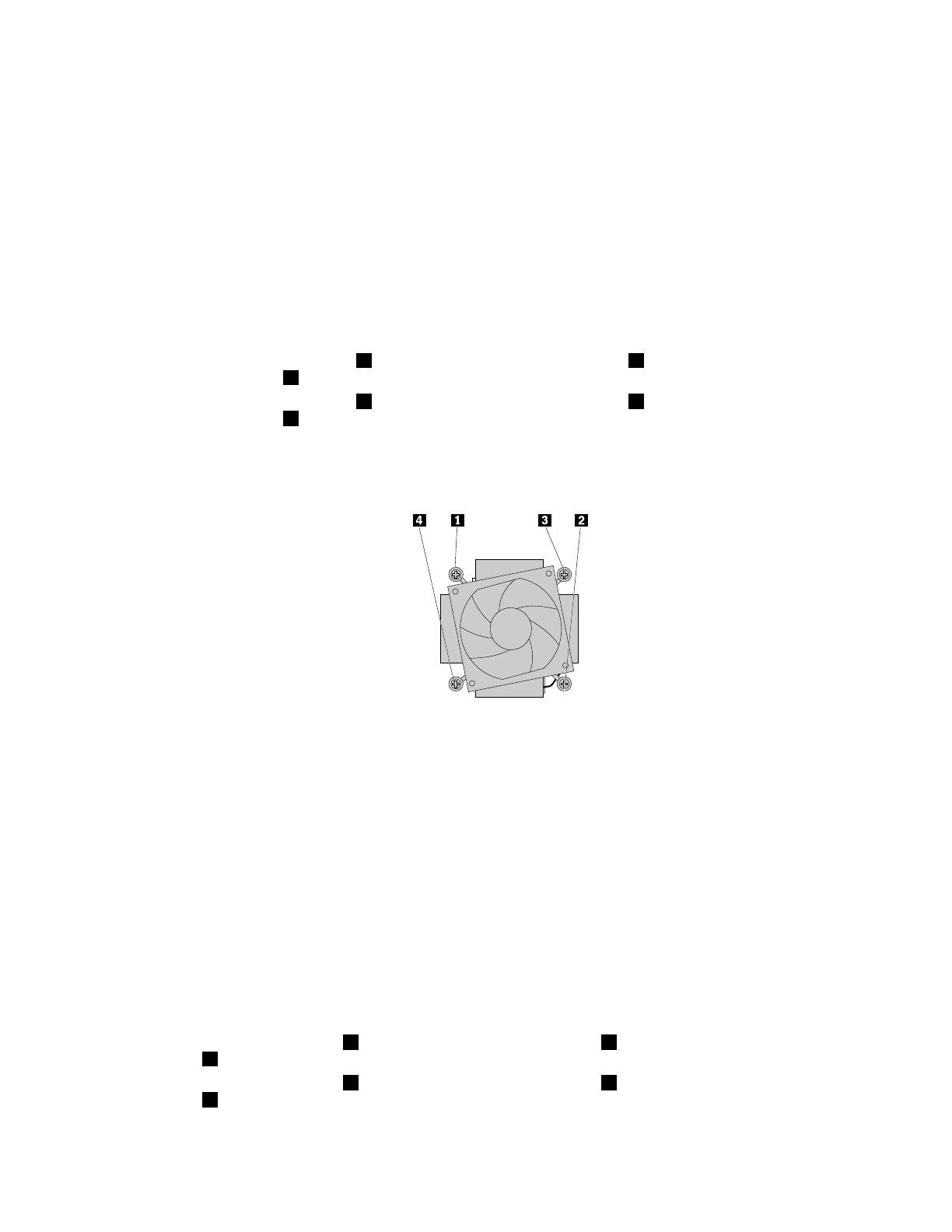

Рис. 30. Снятие блока радиатора и вентилятора

6. Снимите неисправный блок радиатора и вентилятора с материнской платы.

Примечания:

• Чтобы снять блок радиатора и вентилятора с микропроцессора, его, возможно, придется

немного повернуть.

• Не прикасайтесь к термосмазке при работе с блоком радиатора и вентилятора.

7. Установите новый блок радиатора и вентилятора на материнскую плату так, чтобы четыре

отверстия для винтов совместились с отверстиями на материнской плате. Убедитесь, что
кабель радиатора и блока вентилятора направлен к разъему вентилятора микропроцессора на
материнской плате.

8. Закрепите блок радиатора и вентилятора четырьмя винтами в указанной ниже

последовательности. Не перетягивайте винты.

a. Частично затяните винт

1

, затем полностью затяните винт

2

, после чего полностью затяните

винт

1

.

b. Частично затяните винт

3

, затем полностью затяните винт

4

, после чего полностью затяните

винт

3

.
