4. Отверните винт, которым крепится защелка платы PCI Express, и поверните защелку наружу,

чтобы открыть ее. Осторожно вытащите плату PCI Express из гнезда.

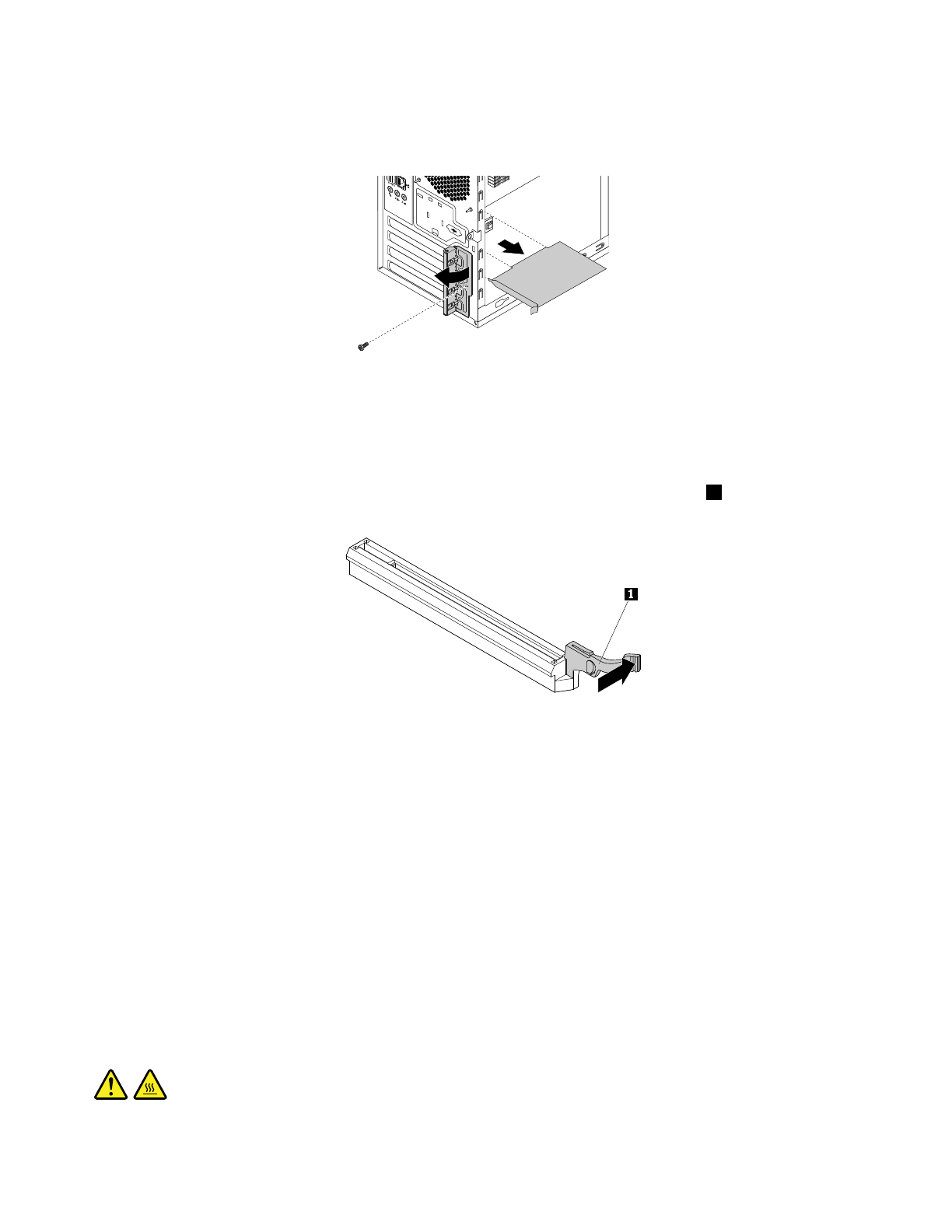

Рис. 29. Извлечение платы PCI Express

Примечания:

• Плата плотно установлена в гнездо. Можно сначала частично извлечь из гнезда один край

платы, затем другой, затем опять первый и так до тех пор, пока не будет извлечена вся плата.

• Если плата удерживается фиксирующей защелкой, то нажмите на защелку

1

, чтобы

освободить ее. Осторожно вытащите плату из гнезда.

5. Вставьте новую плату PCI Express в соответствующее гнездо на материнской плате. См. раздел

“Компоненты, расположенные на материнской плате” на странице 8.

Примечание:

Если вы устанавливаете плату графического контроллера PCI Express x16, то

перед установкой обязательно закройте фиксирующие защелки гнезда модулей памяти.

6. Поверните защелку платы в закрытое положение и установите винт, чтобы закрепить защелку

платы PCI Express.

Что делать дальше:

• Если вы хотите установить или снять другой компонент, то перейдите к соответствующему разделу.

• Информацию о том, как завершить установку или замену, см. в разделе “Что нужно сделать

после замены компонентов” на странице 77.

Замена блока радиатора и вентилятора

Внимание:

Не открывайте корпус компьютера и не пытайтесь его ремонтировать, не прочитав

предварительно раздел “Прочтите вначале: важная информация по технике безопасности” на
странице v.

ОСТОРОЖНО:
