Компоненты, расположенные на материнской плате

Примечание:

Сведения о компонентах, показанных на приведенном ниже рисунке, но отсутствующих

в представленной ниже таблице, см. в разделах “Вид сверху” на странице 1 и “Вид снизу” на
странице 3
.

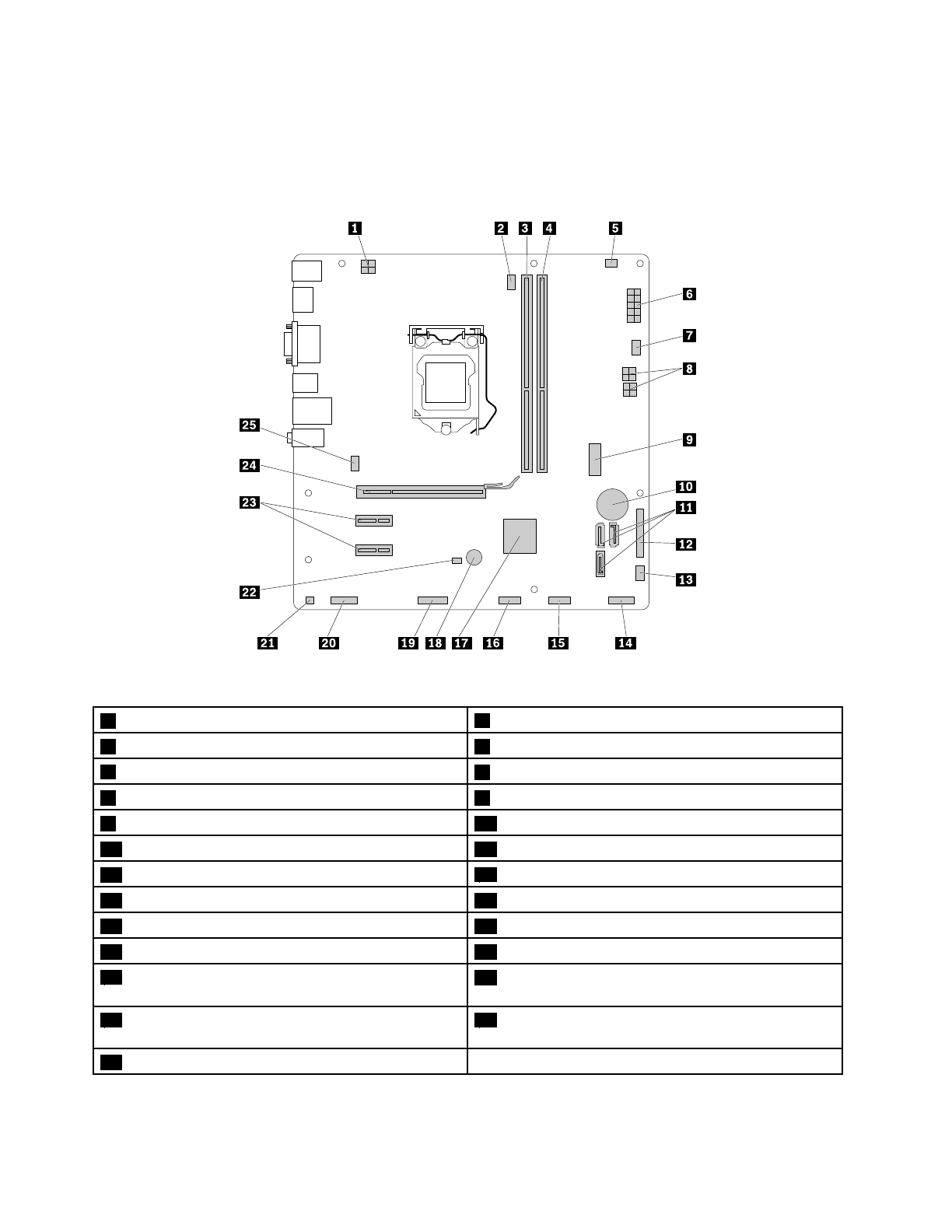

Рис. 4. Компоненты, расположенные на материнской плате

1

4-Штырьковый разъем питания

2

Разъем вентилятора микропроцессора

3

Гнездо модуля памяти (DIMM1)

4

Гнездо модуля памяти (DIMM2)

5

Разъем термодатчика

6

10-Штырьковый разъем питания

7

Дополнительный разъем вентилятора 2

8

Разъемы питания SATA (2)

9

Передний разъем USB 3.0

10

Плоская круглая батарейка

11

Разъемы SATA 3.0 (3)

12

Параллельный разъем

13

Дополнительный разъем вентилятора 1

14

Разъем платы кнопки питания

15

Разъем устройства считывания карт

16

Передний разъем USB 2.0

17

Концентратор контроллера платформы (PCH)

18

Зуммер

19

Разъем последовательного порта (COM2)

20

Аудиоразъем лицевой панели

21

Разъем внутреннего динамика

22

Разъем датчика установленного кожуха (датчик

вмешательства)

23

Гнездо для карты PCI Express x1 (2)

24

Гнездо платы графического контроллера PCI

Express x16

25

Разъем вентилятора компьютера

8

ThinkCentre M700 Руководство пользователя
