Подключение колонок или микрофона

33

Процедура установки домашней акустической системы 7.1

Чтобы подключить восьмиканальную (колонки 7.1) домашнюю акустическую систему
к компьютеру, выполните следующие действия.

1

Выключите компьютер.

2

Выключите ресивер или усилитель.

3

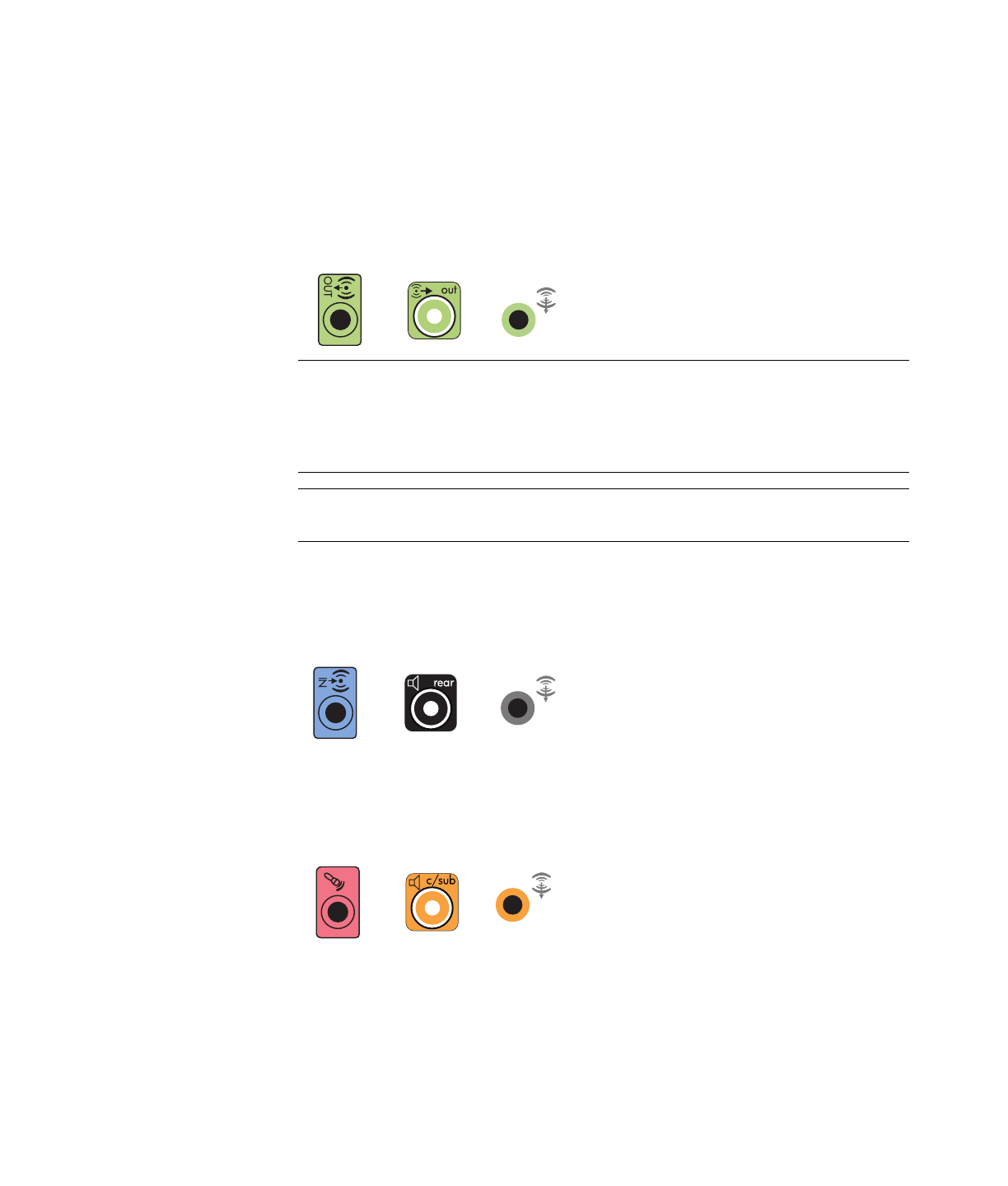

Подключите мини-штекер Y-образного соединительного кабеля передней колонки к гнезду
линейного выхода зеленого цвета на задней панели компьютера.

Подключите левый и правый концы Y-образного соединительного кабеля к левому (L)
и правому (R) входам на задней панели ресивера или усилителя.

4

При наличии задних колонок подключите мини-штекер Y-образного соединительного
кабеля к линейному аудиовходу (разъем голубого цвета) или выходу задних колонок
(разъем черного цвета) на задней панели компьютера.

Подключите левый и правый концы Y-образного соединительного кабеля к левому (L)
и правому (R) входам на задней панели ресивера или усилителя.

5

При наличии центральной колонки или сабвуфера подключите мини-штекер Y-образного
соединительного кабеля к гнезду микрофона (розового цвета) или центральной колонки/
сабвуфера (золотистого цвета) на задней панели компьютера.

Подключите левый и правый концы Y-образного соединительного кабеля к входам
центральной колонки и сабвуфера на задней панели ресивера или усилителя

(система с 8/7.1 каналами или большим количеством каналов).

Подключите Y-образный соединительный кабель к разъему сабвуфера на задней панели
ресивера, даже если сабвуфер не используется.

ПРИМЕЧАНИЕ.

Тип 3 включает 3 разъема.

Тип 6 включает 6 разъемов.

Тип S — это звуковая плата.

ПРИМЕЧАНИЕ.

 Входные разъемы ресивера или усилителя могут быть обозначены как

Surround, 7.1 Channel inputs, 6 Channel inputs, CD, DVD или DVD In.

3

6

S

3

6

S

3

6

S
