48
MOTIF XS Руководство Пользователя
Использование
к
о
мпью
те
ра
MOTIF XS
MIDI Through = on (включено)
Создание Песни с использованием компьютера
Использование еще одного
генератора тона вместе с MOTIF XS

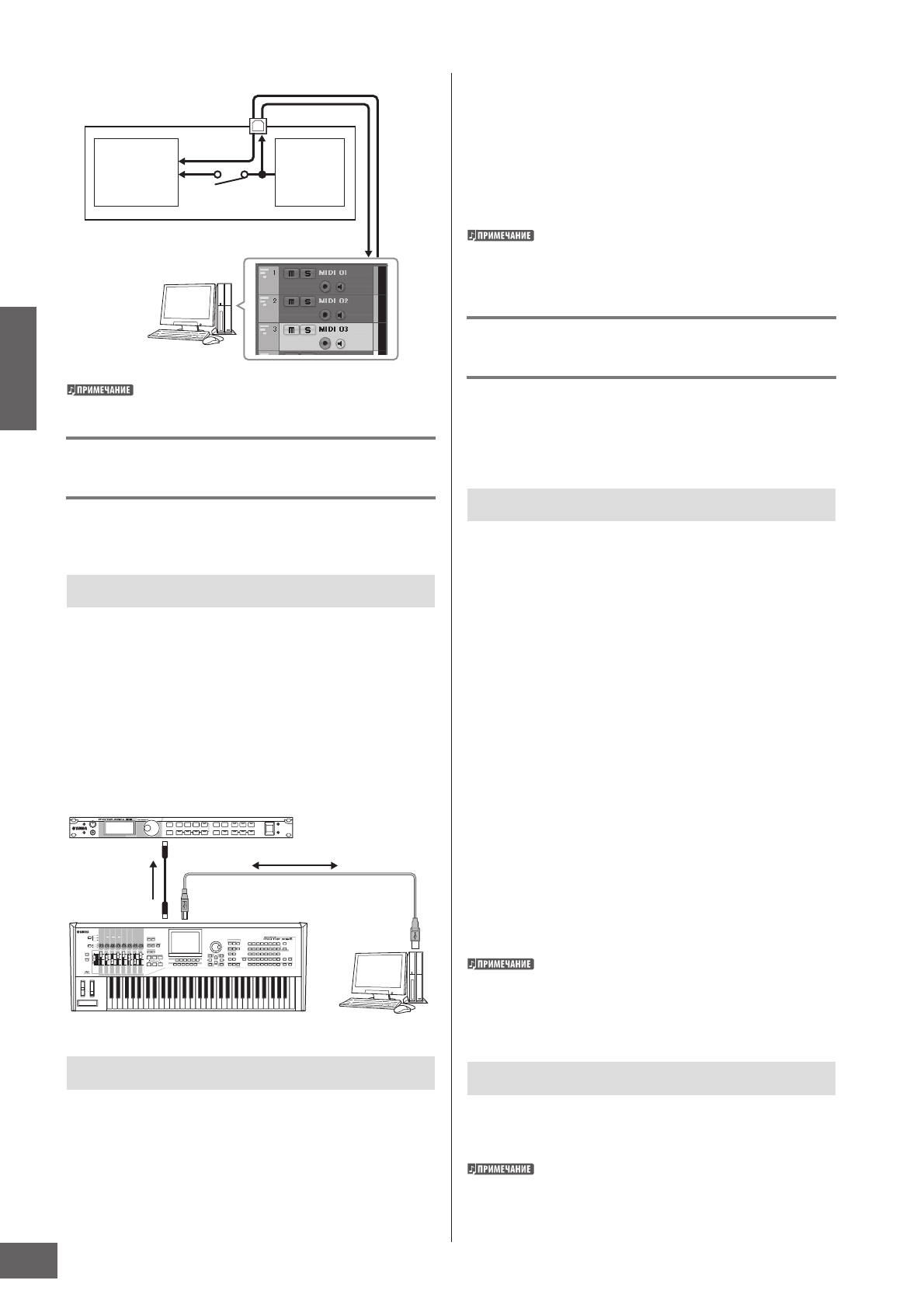

При использовании другого генератора тона (например,
MOTIF-RACK ES) вместе с MOTIF XS, как проиллюстрировано
ниже, Вы можете одновременно играть до 32 партий.
Подготовка MOTIF XS
1
Подключите разъем MIDI OUT к разъему MIDI IN
внешнего генератора тона, например, MOTIF-
RACK ES, как показано ниже.
2
Удостоверьтесь, что генератор тона MOTIF XS
установлен в мультитембральный режим,
то есть, или в режим Песни, или в режим
Паттерна.
Подготовка DAW на компьютере
1
Установите MIDI выходной порт для треков (для
воспроизведения через MOTIF XS) на Port 1
USB или mLAN
При подключении через USB установите “YAMAHA USB OUT
0-1” или “YAMAHA MOTIF XS6 (7, 8) Port 1”.
При подключении через mLAN, установите “YAMAHA mLAN
OUT 0-1” или “MOTIF XS”.
2
Установите MIDI выходной порт для треков (для
воспроизведения через MOTIF-RACK ES) на Port
3 USB или mLAN
При подключении через USB установите“YAMAHA USB OUT
0-3” или “YAMAHA MOTIF XS6 (7, 8) Port 3.”
При подключении через mLAN, установите “YAMAHA mLAN
OUT 0-3” или “MOTIF XS”.
Пожалуйста, имейте в виду, что порт MIDI Thru MOTIF XS
(другими словами, порт, через который принимаемые MIDI
данные передаются на другое внешнее устройство через
разъем MIDI OUT ) установлен на 3.
Использование MOTIF XS в качестве
аудио интерфейса
При использовании разъемов INPUT A/D и mLAN,
MOTIF XS может использоваться как аудио интерфейс
для компьютера. Вы должны установить отдельно
приобретаемый mLAN16E2, при использование для этой
цели MOTIF XS6/7.
Подготовка MOTIF XS
1
Установите параметры так, чтобы звуковой
сигнал, поступающий через разъем A/D
INPUT подавался на выход через mLAN на
компьютере.
В режиме Голоса, нажмите кнопку [UTILITY ], чтобы
задействовать Сервисный (Utility) режим, нажмите кнопку
[F4], а следом кнопку [SF1], чтобы вызвать выходной
дисплей - Output (стр. 265).
На этом дисплее, переместите курсор на Output Select в
A/D Input, затем выберите один из следующих параметров:
“m1&2” – “m9&10”, “m11&12” и “m13&14.”
2
Установите параметры так, чтобы звуковой
сигнал, поступающий с компьютера на вход
MOTIF XS через mLAN, подавался на выход
через разъемы OUTPUT L/R и ASSIGNABLE
OUTPUT L/R
На выходном дисплее, вызванном в пункте 1, переместите
курсор на Output Select в mLAN, затем выберите“L&R” или
“asL&R.”
Данные установки применяются к выходным аудио сигналам
mLAN портов 3 и 4 компьютера.
3
Нажмите кнопку [STORE] для сохранения
установок.
Подготовка DAW на компьютере
Выберите драйвер mLAN как драйвер для аудио входа и
выхода.
Подтверждение аудио портов намного проще, при
использовании Cubase и инсталляции Extensions для Steinberg
DAW.. См. подробности ниже
К вышеприведенному объяснению можно обратиться в
случае подключения MOTIF XS с компьютером через mLAN и
через USB.
Разъем TO HOST USB
Блок
генератора тона
(распознающий
данные MIDI
Канала 3)
Local Control = off
(выключено)
Клавиатура
(выход через
MIDI Канал 1)
Компьютер (Cubase, и т.д.)
MOTIF XS
Компьютер
MOTIF-RACK ES, и т.п..
Разъем MIDI IN
Разъем USB TO HOST
