MOTIF XS Руководство Пользователя
Использование
к
о
мпью
те
ра
Подключение с компьютером
Порт 1
Блок генератора тона в MOTIF XS может распознать и
использовать только этот порт.
Используя MOTIF XS как генератор тона от внешнего
MIDI инструмента или компьютера, Вы должны
установить MIDI Порт на 1.
Порт 2
Этот порт используется, чтобы управлять программным
обеспечением DAW на компьютере с MOTIF XS при
использовании функции Дистанционного управления.
Порт 3
Этот порт используется как порт MIDI Thru. Данные MIDI,
полученные по Порту 3 через разъемы TO HOST USB
или mLAN, будут переданы на внешнее MIDI устройство
через разъем MIDI OUT. Данные MIDI, полученные по
Порту 3 через разъем MIDI IN, будут повторно переданы
на внешнее устройство (компьютер и т.д.) через
разъемы TO HOST USB или mLAN.
Используя подключение USB или подключение mLAN
между MOTIF XS и компьютером, удостоверьтесь в
соответствии портов MIDI передачи и MIDI приема, так
же как и канала MIDI передачи и MIDI приема.
Использование MIDI интерфейса
Используйте стандартные MIDI кабели для подключения
MOTIF XS с компьютером, подключая терминалы MIDI OUT и
MIDI IN на MOTIF XS к соответствующим терминалам на MIDI
интерфейсе, типа Yamaha UX96.
Использование разъема mLAN
Этот раздел показывает Вам, как подключить MOTIF XS с
компьютером через кабель IEEE 1394 (FireWire). Обратите
внимание, что аудио данные так же как и MIDI данные могут
быть переданы по кабелю IEEE 1394.
MOTIF XS6/7 может быть подключен с mLAN совместимым
устройством или компьютером, оборудованным разъемом
IEEE 1394 только, если mLAN16E2 установлен на MOTIF XS6/7.
Инструкции по установке mLAN16E2 на стр. 294.
mLAN-оборудованный MOTIF XS может обеспечивать до 6
моно входов (3 стерео входа), 16 моно выходов (8 стерео
выходов) аудио каналов и 3 входа, и 3 выхода MIDI каналов.
1
Загрузите надлежащий драйвер с нашего
вебсайта:
http://www.yamahasynth.com/download/mlan16e2.html
Информация относительно OS совместимости также
доступна на вышеупомянутом вебсайте.
AI драйвер может быть обновлен без предварительного
уведомления. Убедитесь, что проверили и загрузили его
последнюю версию с вышеназванного сайта.
2
Установите загруженный с вебсайта драйвер на
компьютер.
Для команд по установке, обратитесь к сетевому
Руководству по установке, включенному в пакет
загруженного файла. Подключая MOTIF XS с компьютером
в процедуре инсталляции, подключите кабель IEEE
1394 с разъемом mLAN MOTIF XS и разъемом IEEE 1394
компьютера как показано ниже. В это время, питание на
компьютере или MOTIF XS может быть включено.
w
ПРЕДУПРЕЖДЕНИЕ!
Убедитесь, что подключили кабельный штекер IEEE1394 (mLAN) к
разъему mLAN с правильным направлением.
Штекер в разъеме с правильным направлением.
Для оптимальных результатов, используйте кабель IEEE1394
короче, чем 4.5 метра.
3
Удостоверьтесь, что mLAN разъем MOTIF XS
задействован для MIDI коммуникации.
Нажмите кнопку [UTILITY ] для входа в Сервисный режим,
затем нажмите кнопку [F6], а следом кнопку [SF2], чтобы
вызвать MIDI дисплей (стр. 267). Установите параметр MIDI
In/Out на “mLAN”.
4
Удостоверьтесь, что mLAN разъем MOTIF XS
задействован для аудио связи.
При передаче аудио сигнала через разъем mLAN,
установите параметр Выбор Выхода на MOTIF XS. При
получении аудио сигнала через тот же разъем, установите
параметр аудио вход mLAN на MOTIF XS.
Подробности см. на стр.45.
5
Нажмите кнопку [STORE], чтобы сохранить эту
установку.

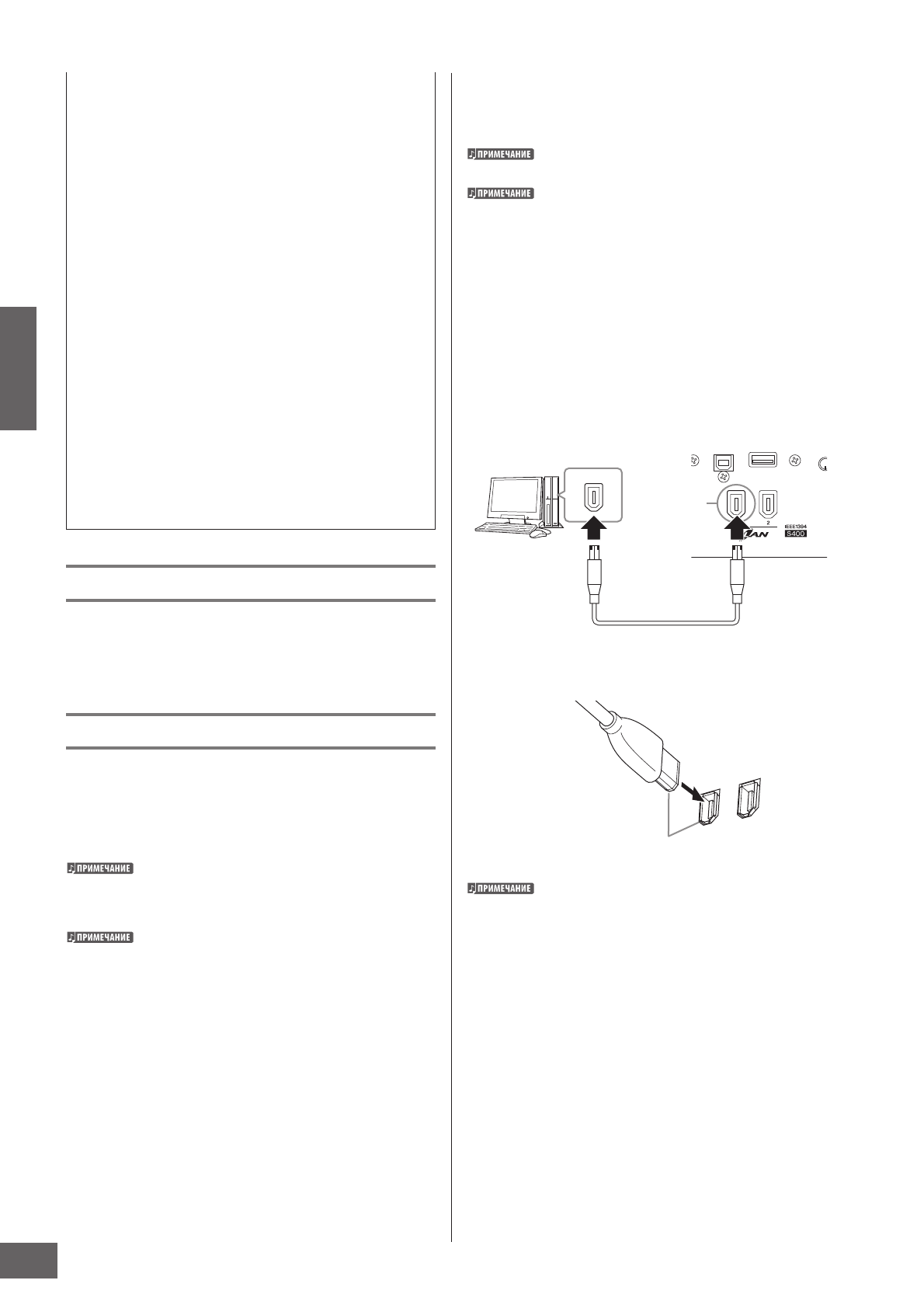

Кабель IEEE 1394
Разъем IEEE 1394
Разъем
mLAN
Задняя панель
MOTIF XS
