45
MOTIF XS Руководство Пользователя
Использование
к
о
мпью
те
ра
A
UDIO
A
UDIO
A
UDIO
MIDI
MIDI
MOTIF XS
OUTPUT L/R
(*3)
AUDIO IN
(*4)
mLAN 1-14
(*2)
MIDI
(*1)
Подключение с компьютером
Возможности работы соединения
IEEE1394
Используйте кабель IEEE 1394 для того, чтобы подключить
разъем IEEE 1394 на IEEE 1394-совместимом компьютере
к mLAN разъему на mLAN-оборудованном MOTIF XS.
Используйте программы mLAN Auto Connector или mLAN
Graphic Patchbay на компьютере для патчирования аудио
и MIDI сигналов и установки синхронизации - wordclock.
Подключение MOTIF XS с компьютером через mLAN дает
возможность Вам сделать следующее:
• Передавать данные нескольких аудио каналов между
MOTIF XS и компьютером.
• Одновременно записывать на секвенсорную программу
(a) ваше исполнение на MOTIF XS и (б) исполнение
воспроизводимое с компьютерного программного
обеспечения, которое использует MOTIF XS как MIDI
генератор тона.
• Контролировать через MOTIF XS аудио выход из
компьютера и аудио выход из MOTIF XS. Вы можете также
создать mLAN систему, подключая несколько mLAN
устройств, кроме компьютера. Используйте кабели
IEEE 1394, чтобы подключить MOTIF XS8 или mLAN16E2-
оборудованный MOTIF XS 6/7, mLAN-совместимый
АУДИО/MIDI интерфейс и IEEE 1394-совместимый
компьютер.
Используйте mLAN Graphic Patchbay на компьютере,
для патчирования аудио и MIDI сигналов и установок
синхронизации - wordclock.
Конфигурация mLAN системы с MOTIF XS дает
возможность Вам сделать следующее:
• Передавать аудио и MIDI данные между mLAN
устройствами, подключая их через кабели IEEE 1394
• Установливать и изменять патчирование аудио и MIDI
сигналов между mLAN устройствами в различных
ситуациях, используя программу mLAN Graphic Patchbay,
без переключения кабелей.
Если Вы выбираете Стандартный Голос в режиме Голоса на
MOTIF XS, аудио сигналы подаются на выход только через
OUTPUT L/R.
Используйте Auto Connector или Graphic Patchbay, чтобы
изменить количество аудио каналов, которые соотносятся с
компьютером. Для уменьшения нагрузки на компьютер, не
делайте mLAN подключения в Auto Connector или Graphic
Patchbay, используя незадействованные каналы.

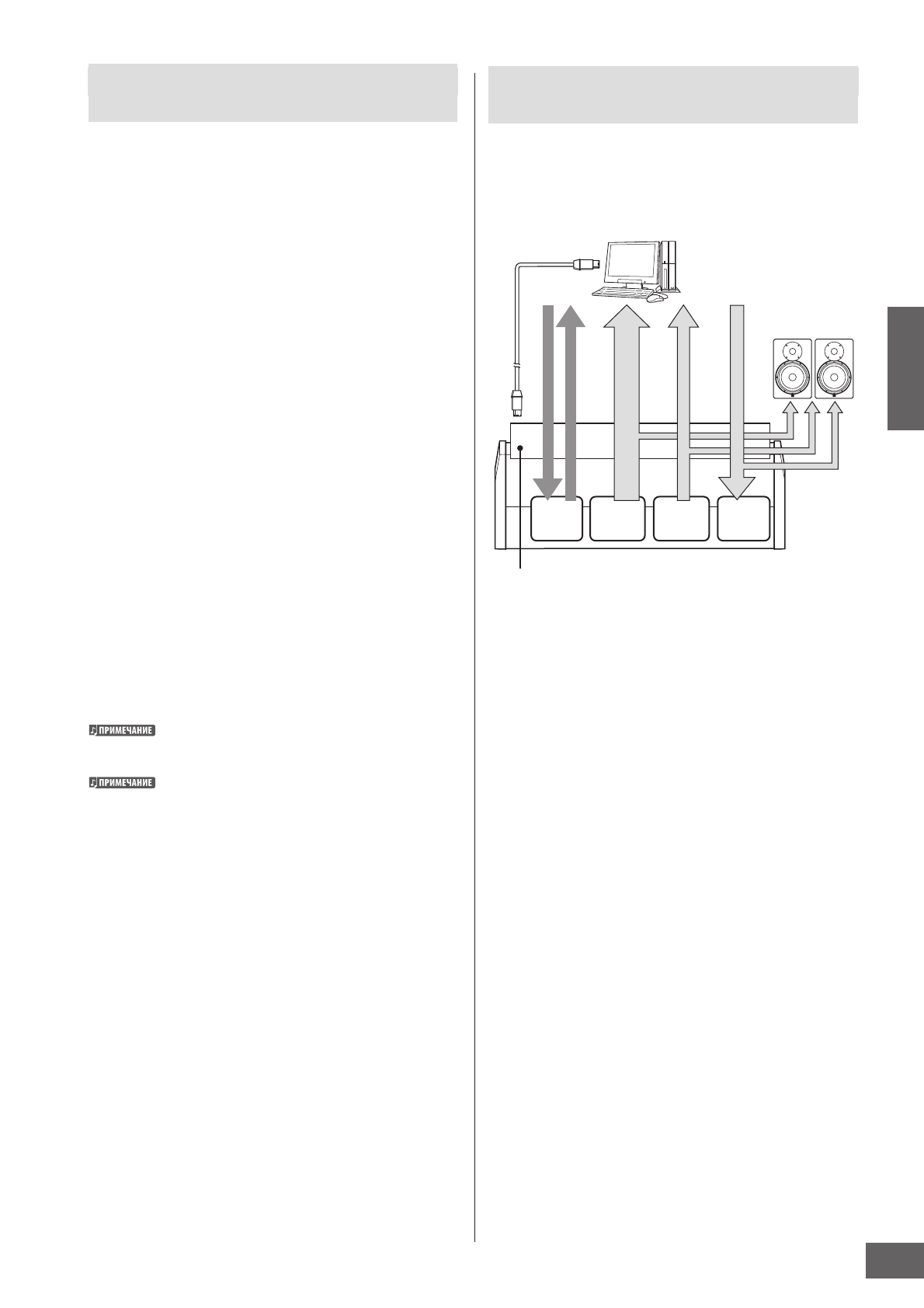

Сигнальный поток аудио и MIDI данных
через кабель IEEE1394
На следующей иллюстрации mLAN-оборудованный
MOTIF XS подключен с компьютером.
Прием/передача MIDI (*1)
Нет необходимости в установки порта на Motif XS, так как
MIDI Порт автоматически устанавливается программой.
Подробная информация о подходящем Вашему компьютеру
порте см. стр. 43.
Передача Аудио сигнала
Z
mLAN OUT 1-14 (*2)
Аудио сигналы выводятся через mLAN OUT 1-14 если
параметр Выбор Выхода MOTIF XS установлен в любое из
положений "m 1&2" – "m 13&14" и "m 1"- "m14" на одном
из следующих дисплеев
[VOICE] (если выбран Голос Ударных)
→
[EDIT] – Выбор
Клавиши
→
[F1] Oscillator (стр. 130)
[VOICE]
→
[UTILITY]
→
[F4] Voice Audio
→
[SF1] Output (стр.
266)
[PERFORM]
→
[EDIT]
→
[COMMON EDIT]
→
[F4] Audio In
→
[SF1] Output (стр. 148)
[PERFORM]
→
[EDIT]
→
Выбор Партии
→
[F1] Голос
→
[SF2]
Output (стр. 153)
[SONG]/[PATTERN]
→
[MIXING]
→
[EDIT ]
→
[COMMON EDIT ]
→
[F4] Audio In
→
[SF1] Output (стр. 234)
[SONG]/[PATTERN]
→
[MIXING]
→
Выбор Партии
→
[F1] VOICE
→
[SF2] Output (стр. 235)
Z
ВЫХОД L/R (*3)
Аудио сигнал выводится через OUTPUT L/R и каналы mLAN
OUT L/R, если параметры выбор выхода установлен в "L & R"
IEEE1394-совместимый компьютер
mLAN разъемы MOTIF XS8 или
mLAN16E2 установленный на
MOTIF XS6/7
Кабель IEEE1394
Активные
громкоговорители
(например, HS80M)
