Сборка CVP-705

ВНИМАНИЕ

• Осуществляйте сборку инструмента на твердой и ровной

поверхности в просторном месте.

• Не перепутайте и не потеряйте компоненты, правильно

ориентируйте их при установке. Выполняйте сборку
согласно приведенной в данном документе инструкции.

• Для выполнения сборки требуется не менее двух человек.
• Используйте только крепежные винты указанного

размера, входящие в комплект поставки. Не используйте
другие винты. Применение неподходящих по размеру
винтов может привести к повреждению или неисправности
инструмента.

• По завершении сборки каждого блока надежно затяните

все винты.

• Для разборки инструмента выполните указанные действия

в обратном порядке.

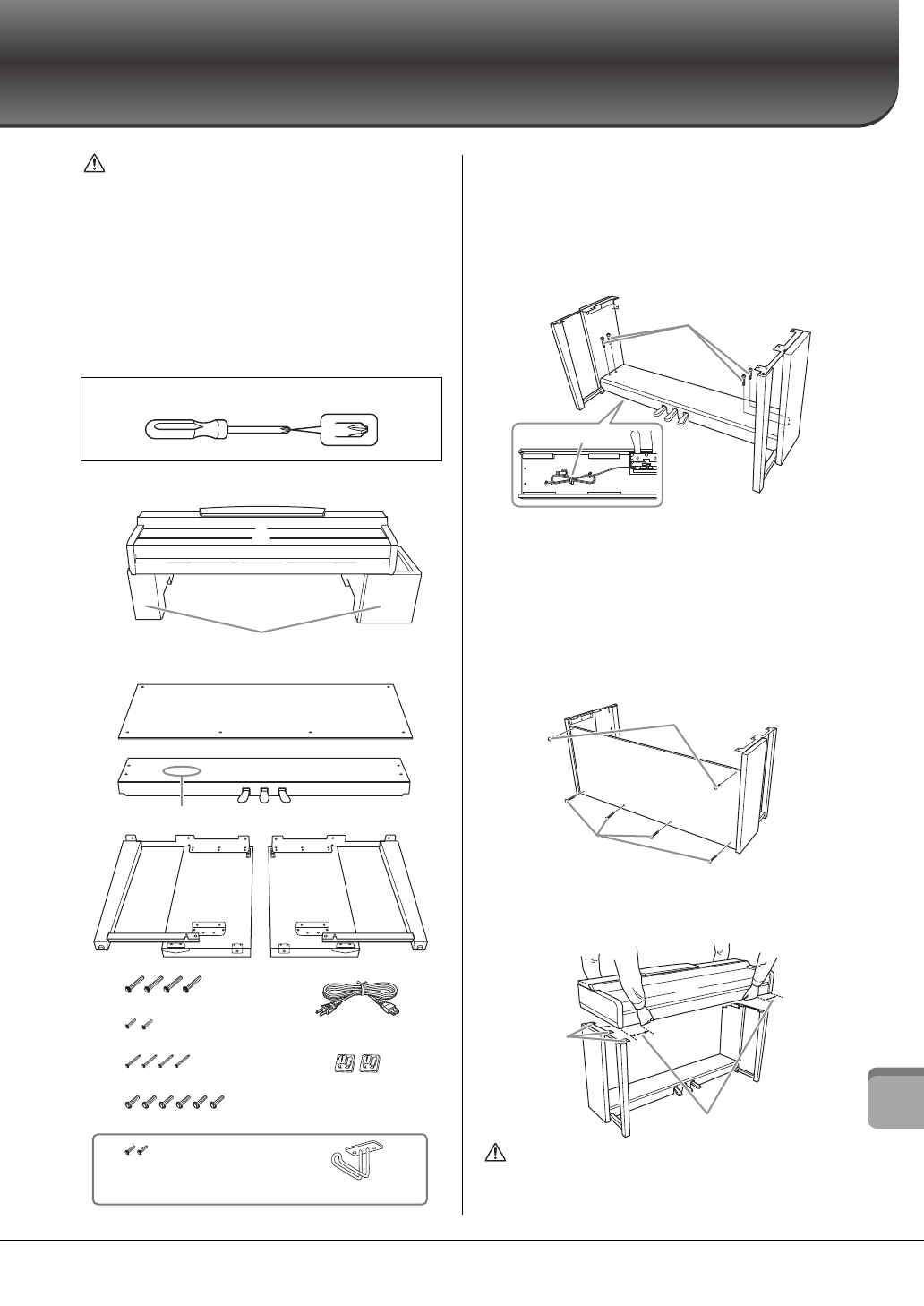

Извлеките комплектующие из упаковки и проверьте
их наличие по списку.

1

Прикрепите компонент C к компонентам
D и E.

1

Отвяжите и распрямите упакованный кабель педалей.
Не выбрасывайте виниловый шнурок. Виниловый
шнурок понадобится в дальнейшем при выполнении
шага 5.

2

Прикрепите D и E к C с помощью четырех винтов F.

2

Подсоедините компонент В.

1

Совместите отверстия на верхней стороне компонента
B с отверстиями для кронштейна на компонентах D
и E, затем присоедините верхние углы компонента B
к компонентам D и E, завернув пальцами два винта G.

2

Закрепите нижний конец компонента B с помощью
четырех винтов H.

3

Затяните винты G, установленные на шаге 2–

1

,

на верхней части компонента B.

3

Установите компонент А.

При установке поместите руки на расстоянии не
менее 15 см от краев основного блока.

ВНИМАНИЕ

• Будьте внимательны, чтобы не уронить этот блок и не

прищемить пальцы.

• Держите основной блок только так, как указано на рисунке.

Вам понадобится крестовая (+) отвертка соответствующего размера.

A

B

C

D

E

6 x 20

мм

 x 4

6 x 16

мм

 x 6

4 x 12

мм

 x 2

4 x 20

мм

 x 4

4 x 10

мм

 x 2

K

F
G
H
J

Извлеките пенополистироловые подставки из упаковки, поместите их на ровную
поверхность и установите на них компонент A. При размещении подставок проследите,
чтобы они не блокировали корпус динамика с нижней стороны компонента A.

Кабель педалей упакован внутри него.

Держатели для

кабелей, 2 шт.

Крючок для наушников

Кабель питания

2

D

D

C

E

E

F

1

B

E

D

1

3

2

H

G

A

Выровняйте

отверстия для

винтов.

15 см
