CVP-709/CVP-705 Руководство пользователя

103

Сбо

рк

а

C

V

P

-70

9 (циф

ро

во

й ро

яль)

2

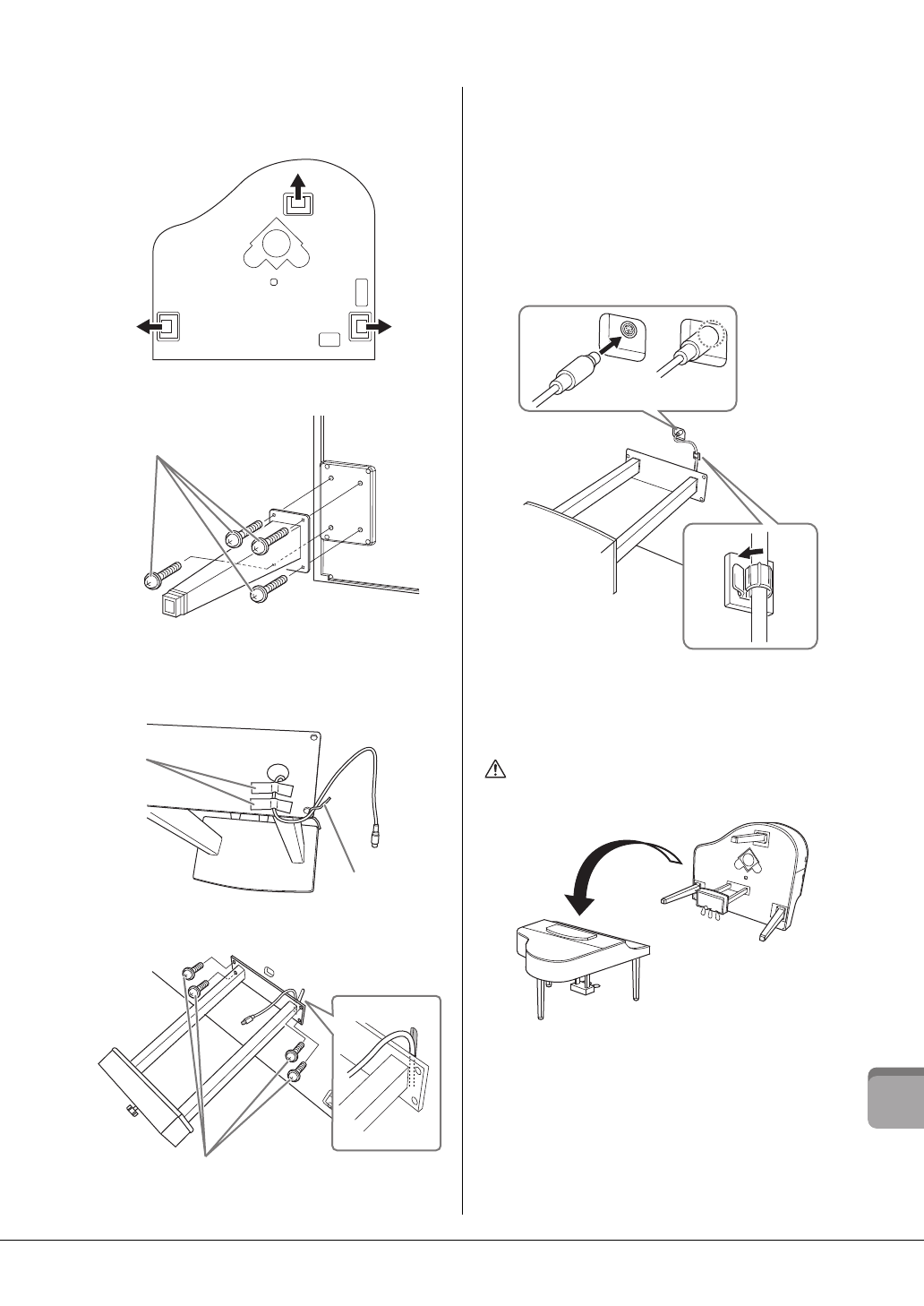

Прикрепите две передних ножки и одну
заднюю.

Чтобы правильно установить ножки, см. диаграмму ниже.

Вставьте и затяните по четыре винта на каждой
ножке. Начинайте с одной из передних ножек.

3

Установка блока педалей.

1

Удалите фиксатор и ленту, с помощью которых
педальный шнур крепится к верхней части блока педалей.

2

Совместите шнур с пазом на основной части
и прикрепите блок педалей с помощью четырех винтов.

3

Вставьте вилку педального шнура в разъем блока педалей.
Вставьте вилку в разъем так, чтобы сторона со стрелкой
была направлена вперед (в сторону клавиатуры).
Если вилка не вставляется, не применяйте излишнюю
силу, а проверьте правильность ориентации вилки.
Затем снова попытайтесь вставить ее в разъем.
Для надежного подключения вставьте штекер кабеля
педалей так, чтобы не было видно металлической части
штекера. В противном случае возможна неправильная
работа педалей.

4

Прикрепите держатель кабеля к инструменту, как
показано ниже, и закрепите на нем педальный шнур.

4

Поднимите инструмент и поставьте его
на ножки.

Поднимая устройство, используйте в качестве опоры
передние ножки.

ВНИМАНИЕ

• Соблюдайте осторожность, чтобы не прищемить пальцы.
• Поднимая блок, не беритесь за крышку клавиатуры.

.

Задняя
ножка

Передняя ножка Передняя ножка

Крепежные винты 6 х 40 мм

Фиксатор

Лента

Крепежные винты 6 х 20 мм

3

4
