CVP-709/CVP-705 Руководство пользователя

106

С

борка CVP

-7

09

2

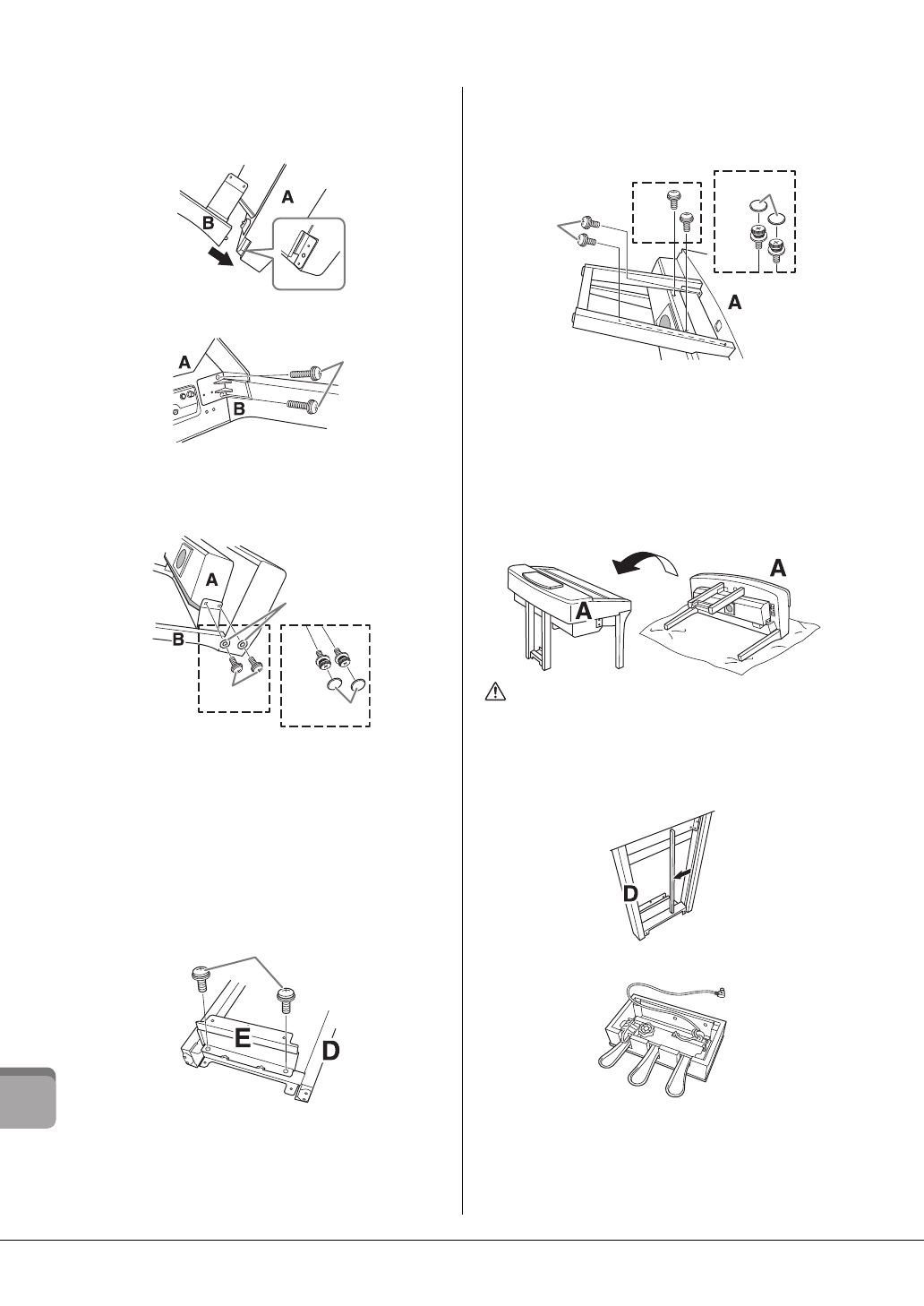

Прикрепите блоки B и C к блоку A.

1

Выровняйте блоки B и A так, чтобы выступы совпали
с отверстием.

2

Прикрепите блок B к нижней поверхности блока A
с помощью двух винтов H.

Скрепите компоненты, плотно прижав блок B к блоку A.

3

Прикрепите блок B к корпусу динамика на блоке A
с помощью двух винтов J.

Если отверстия для винтов не совпадают, ослабьте
остальные винты и отрегулируйте положение блока B.

4

(CVP-709PWH) Прикрепите два колпачка K.

5

Таким же способом закрепите блок C на блоке A.

3

Закрепите блок E на блоке D.

Прикрепите блок E к блоку D с помощью двух
винтов L.

4

Закрепите блок D на блоке A.

1

Прикрепите блок D к нижней поверхности блока A
с помощью двух винтов L.

2

Прикрепите блок D к корпусу динамика на блоке A
с помощью двух винтов J.
Если отверстия для винтов не совпадают, ослабьте
остальные винты и отрегулируйте положение блока D.

3

(CVP-709PWH) Прикрепите два колпачка K.

5

Поднимите блок A и поставьте его
в вертикальное положение.

ВНИМАНИЕ

• Соблюдайте осторожность, чтобы не прищемить пальцы.
• Поднимая этот блок, не беритесь за крышку клавиатуры.

6

Установите блок F.

1

Снимите крышку с блока D.

2

Отвяжите и распрямите упакованный кабель.

H

CVP-709B
CVP-709PE

CVP-709PWH

3

J

3

J

4

K

Q

L

1

2

L

J

D

D

2

J

C

V

P-709B

C

V

P-709PE

C

V

P-709P

W

H

3

K

F

F
