Руководство пользователя CVP-701

114

2

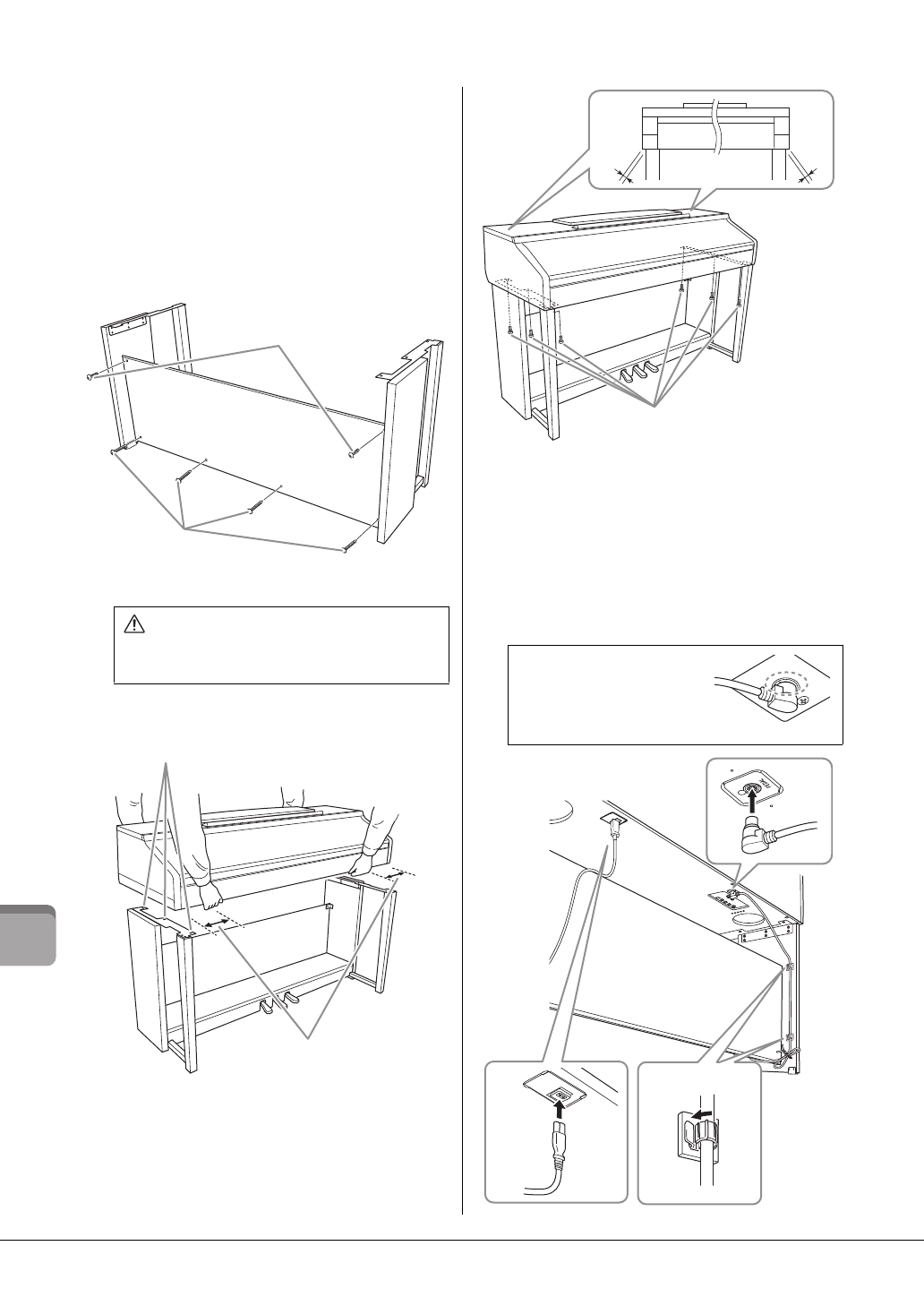

Подсоедините компонент В.

1

Совместите отверстия на верхней стороне
компонента B с отверстиями для кронштейна на
компонентах D и E, затем присоедините верхние
углы компонента B к компонентам D и E, завернув
пальцами два винта G.

2

Закрепите нижний конец компонента B с помощью
четырех винтов H.

3

Затяните винты G, установленные на шаге 2–

1

,

на верхней части компонента B.

3

Установите компонент А.

При установке держите руки на расстоянии
не менее 15 см от краев.

4

Закрепите компонент A.

1

Выровняйте компонент A так, чтобы его левый
и правый края равномерно выступали за
компоненты D и E, как показано на рисунке.

2

Прикрепите компонент A с помощью шести
винтов J.

5

Присоедините педальный шнур
и кабель питания.

1

Вставьте штекер кабеля блока педалей в разъем для
него.

2

Присоедините держатели для кабеля к задней
панели, как показано на рисунке, и защелкните
кабель в держателях.

3

Если кабель блока педалей оказался длиннее, чем
нужно, закрепите лишнюю часть с помощью
винилового шнурка.

4

Вставьте штекер кабеля питания в разъем питания.

ВНИМАНИЕ

• Будьте очень осторожны, постарайтесь не уронить

основную часть и не прищемить ею пальцы.

• Держите основную часть только так, как указано выше.

D

B

E

1 3

G

2

H

A

Соотнесите отверстия для винтов.

15 см или ближе

Для надежного подключения
вставьте вилку педального
шнура так, чтобы не было
видно металлической части
вилки. В противном случае
возможна неправильная работа педали.

1

A

A

2

J

D

D

E

E

PEDAL

3

2

4

1
