Руководство пользователя CVP-701

113

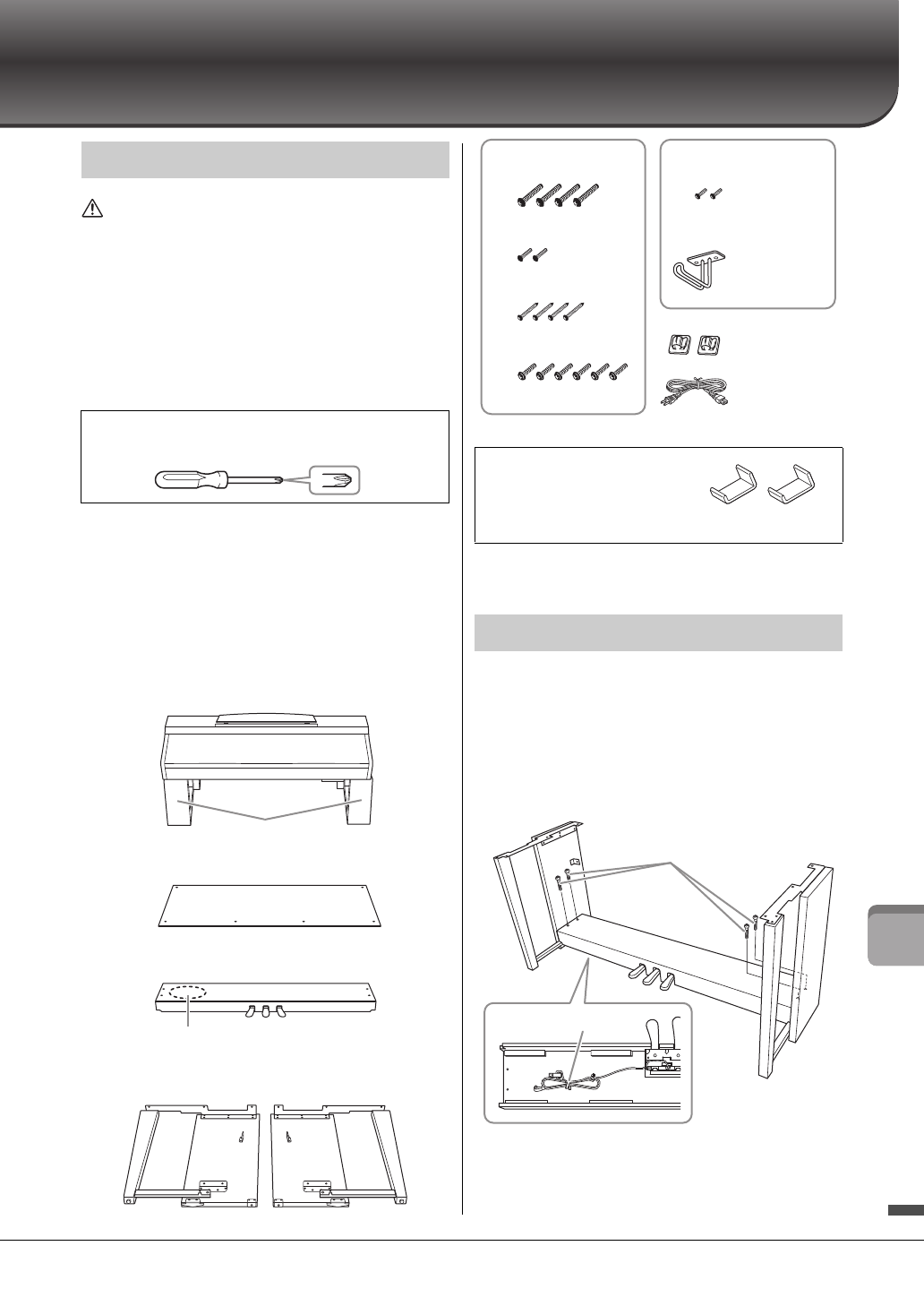

Сборка

ВНИМАНИЕ

• Осуществляйте сборку инструмента на твёрдой и ровной

поверхности в просторном месте.

• Не перепутайте и не потеряйте компоненты, правильно

ориентируйте их при установке. Выполняйте сборку согласно
приведенной в данном документе инструкции.

• Для выполнения сборки требуется не менее двух человек.
• Используйте только крепежные винты указанного размера,

входящие в комплект поставки. Не используйте другие винты.
Применение неподходящих по размеру винтов может привести
к повреждению или неисправности инструмента.

• По завершении сборки каждого блока надежно затяните

все винты.

• Чтобы разобрать компонент, выполните действия, указанные

в инструкции, в обратном порядке.

Извлеките пенополистироловые подставки из
упаковки, поместите их на ровную поверхность
и установите на них компонент A. Располагайте
пенополистироловые подставки таким образом,
чтобы они не скрывали разъемы с нижней стороны
компонента A.

Извлеките комплектующие из упаковки и проверьте
их наличие по списку.

1

Прикрепите компонент C к компонентам
D и E.

1

Отвяжите и распрямите упакованный кабель блока
педалей. Не выбрасывайте виниловый шнурок.
Он понадобится на шаге 5.

2

Прикрепите D и E к C с помощью четырех винтов F.

Подготовка к сборке

Подготовьте крестовую (+) отвертку
соответствующего размера.

B

B

D

D

E

E

C

C

A

A

Пенопластовые прокладки

Основной блок

Задняя панель

Блок педалей

Кабель блока педалей закреплен
внутри.

Боковая панель

Боковая панель

Набор держателей

Дополнительные сведения
об установке держателей
см. на стр. 109.

Сборка

F

J

G

H

K

6 x 20 мм x 4

4 x 20 мм x 4

6 x 16 мм x 6

4 x 12 мм x 2

4 x 10 мм x 2

Крючок для
наушников

Держатели
для кабеля
x 2

Кабель
питания

Детали сборки

Крючок для
наушников

C

2

F

E

E

D

D

1
