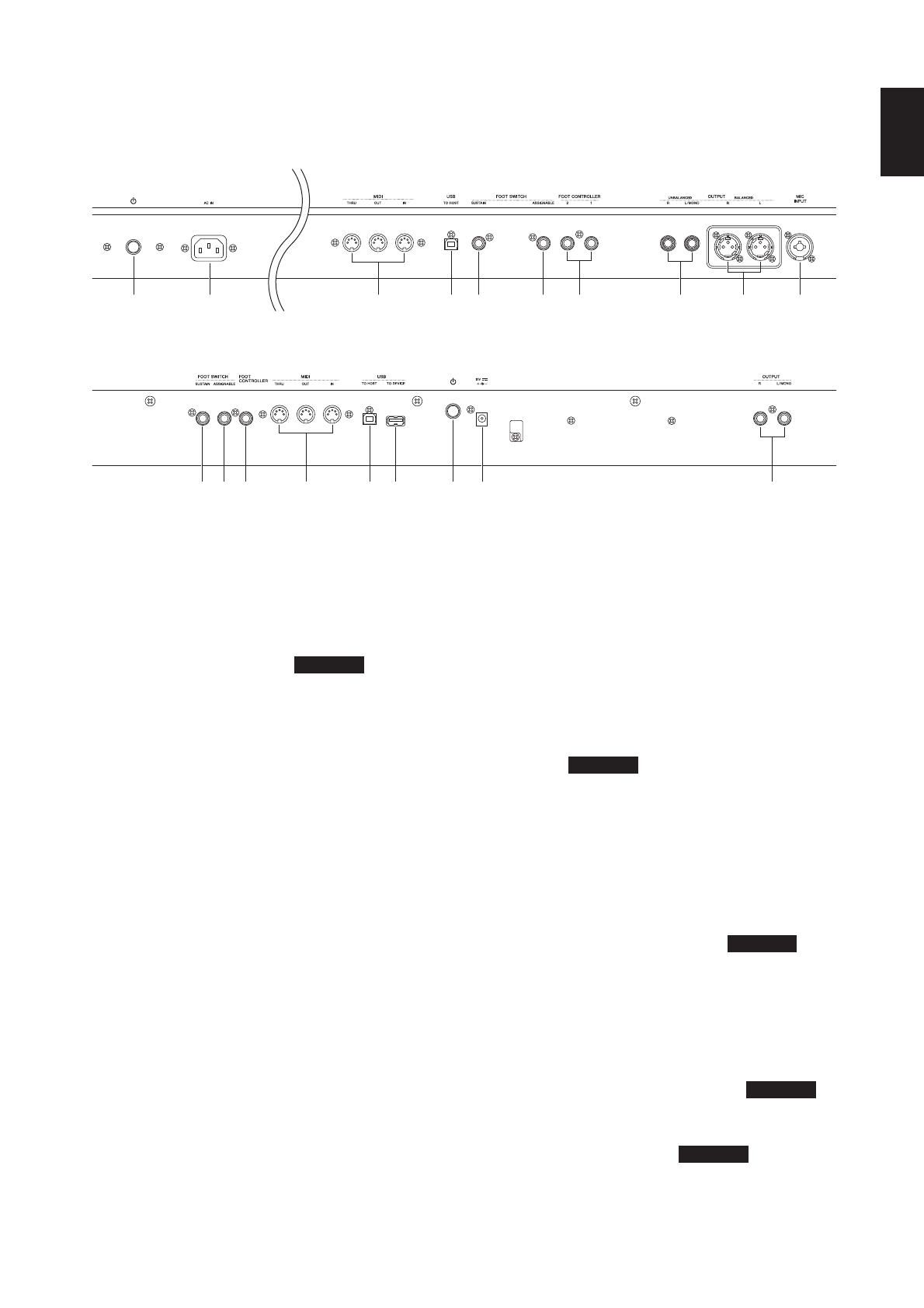

Задняя панель

Руководство пользователя CP5/CP50

13

Названия и

ф

унк

ц

ии ком

п

онентов

Задняя панель

CP5

CP50

1

Выключатель

P

 (стр. 16)

На инструменте CP5 эта кнопка называется выключателем
питания и используется для включения (

O

) и выключения

(

N

) сценического фортепиано. На инструменте CP50 она

называется переключателем Standby/On и используется
для включния (

O

) сценического фортепиано или перевода

его в ждущий режим (

N

).

2

Гнездо [AC IN] (стр. 14)

Используйте это гнездо для подключения шнура питания.
Имейте в виду, что для подачи электропитания следует
использовать только шнур питания из комплекта поставки
CP5.

3

MIDI-разъёмы [IN], [OUT] и [THRU] (стр. 45

Используйте эти три MIDI-разъёма для подключения
к вашему инструменту CP5 или CP50 других MIDI-
устройств.

4

Порт [USB TO HOST] (стр. 46)

Используйте этот порт для подключения CP5 или CP50
к компьютеру с помощью USB-кабеля.

5

Разъём для ножного переключателя
[SUSTAIN] (страницы 16,
 29)

Через разъём для ножного переключателя [SUSTAIN]
можно подключить дополнительную ножную педаль FC3
или дополниельный ножной переключатель FC4 или FC5
в качестве специальной выделенной педали сустейна.

6

Разъём для ножного переключателя
[ASSIGNABLE] (страницы 16,
 29)

Используйте этот разъём для подключения дополнительных
ножных переключателей FC4 или FC5, которые будут
выполнять ряд закреплённых за ними функций.

7

Разъём(ы) для ножных контроллеров
(стр. 16)

Используйте разъём(ы) для ножных контроллеров для
подключения дополнительного ножного контроллера FC7 или
FC9, который будет выполнять ряд произвольно закреплённых
за ним функций. Обратите внимание на то, что у инстумента

CP5 присутствует пара разъёмов для ножных контроллеров,
обозначенных [1] и [2], тогда как у CP50 такой разём один,
обозначен он надписью [FOOT CONTROLLER].

8

Несимметричные звуковые выходы
[L/MONO] и [R] (стр. 15)


Эти два 1/4-дюймовых штекерных моноразъёма
используются для вывода несимметричных стерео
сигналов. В иных случаях, если требуется монофонический
выход, следует использовать для подключения только
разъём [L/MONO]. Номнальный уровень выходного
сигнала в каждом разъёме равен +4 dBu.

9

Симметричные выходные разъёмы [L] и [R]
(стр. 15)

Эти разъёмы типа XLR используются для вывода стерео
сигналов на микшеры и другие аналогичные устройства.
Этт тип разъёмов защищает сигналы от помех и имеет
прочную конструкцию. Он также имеет блокирующий
механизм, чтобы предотвратить случайное отсоединение
кабелей. Поэтому XLR разъёмы постоянно используются
профессиоалами в условиях, когда требуется высокая
надёжность. Номинальный уровень выходного сигнала
в каждом разъёме равен +4 dBu.

)

Разъём [MIC INPUT] (стр. 40)

Используйте этот комбинированный разъём* для ввода
аудиосигнала на CP5. Если в этот разъём включен
микрофон, вы можете использовать партию MIC INPUT
(стр. 22) из выбранной в настоящий момент композиции
для обработки вокала. (*: В комбинированные разъёмы
можно подключать и штекеры для наушников XLR,
и четвертьдюймовые штекеры.)

!

Порт [USB TO DEVICE] (стр. 25)

Через этот порт к CP50 можно подключать устройства
флэш-памяти USB.

@

Разъём DC IN (стр. 14)

Используйте этот разъём для подключения входящего
в комплект поставки CP50 адаптера переменного тока.

1

2

3

)

6

4 5

9

7

8

6 7

4

1

!

@

5

8

3

только



CP5

только



CP5

только



CP5

только



CP50

только



CP50
