Подключение педалей

CP1 Руководство пользователя

дк

люч

ни

Подключение педалей

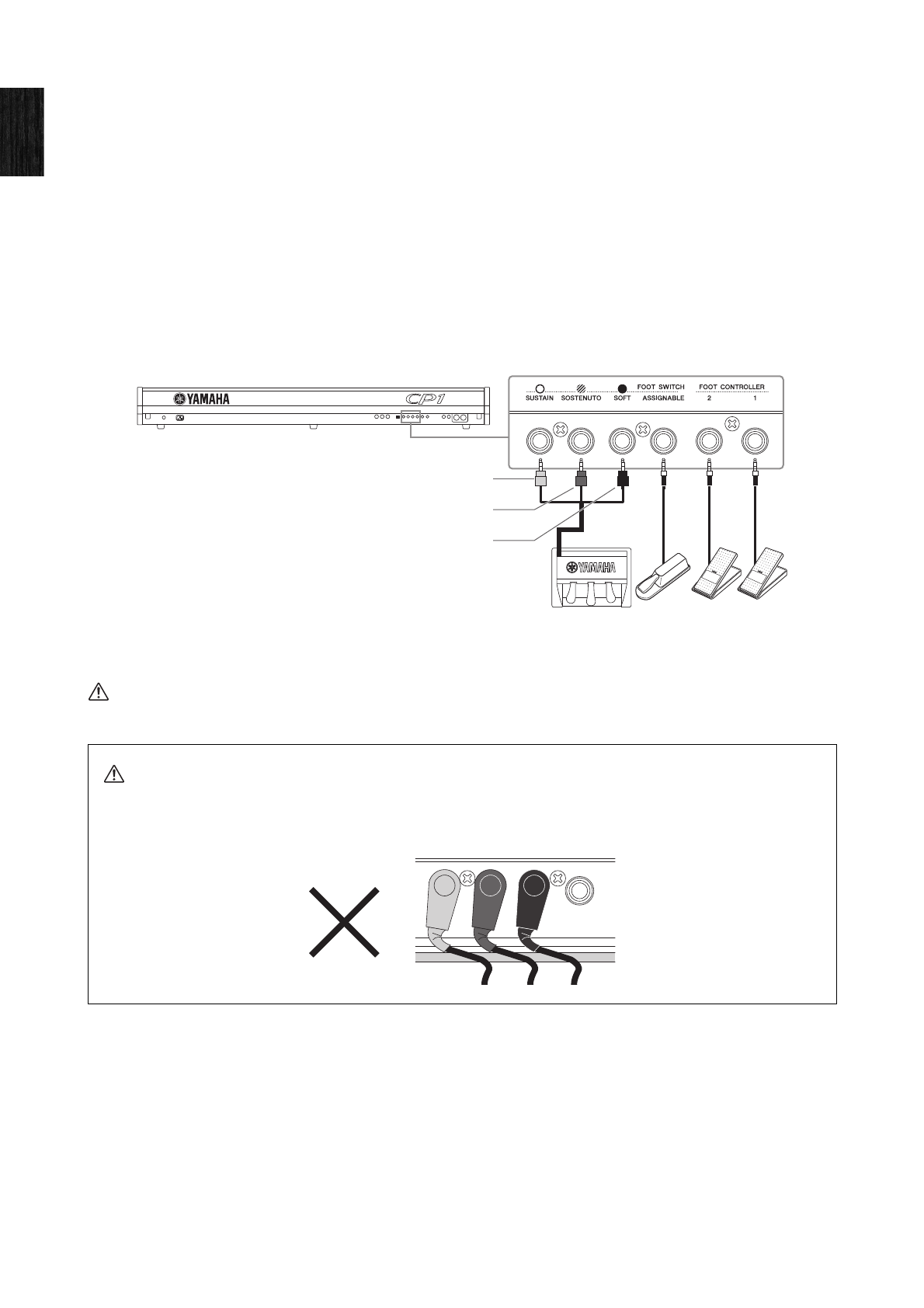

Блок педалей, входящий в комплект поставки CP1, необходимо подключать к разъёмам для ножного переключателя
[SUSTAIN], [SOSTENUTO] и [SOFT], которые расположены на задней панели. Три штекера блока имеют цветовую
кодировку. Светл-серым штекером подключается сустейн-педаль (расположенная справа), тёмно-серым штекером –
педаль состенуто (расположенная посередине), чёрным штекером – педаль приглушения звука (расположенная слева).
Соответственно, светло-серый штекер должен быть подключен к разъёму ножного переключателя [SUSTAIN], тёмно-
серый штекер – к разъёму ножного переключателя [SOSTENUTO] и чёрны штекер – к разъёму ножного переключателя
[SOFT] (каждый из которых имеет такую же цветовую кодировку).
Более того, чтобы интуитивно контролировать ряд различных параметров CP1, можно подключить дополнительный
ножной переключатель FC4 или FC5 к разъёму для ножного переключателя [ASSIGNABLE] или дополнительный
ножной контроллер FC7 или FC9 к разъёмам для ножных контроллеров [1] и [2]. Дополнительную информацию
о том, как правильно назначать параметры данным ножным переключателям и онтроллерам, см. в описании
четвёртой страницы экрана «Общие параметры» (ниже на стр. 54).

ПРИМЕЧАНИЕ

Разъём для ножного переключателя [SUSTAIN] можно также использовать для подключения дополнительного переключателя
FC3, педали или дополнительного ножного переключателя FC4 либо FC5, в то время как разъёмы для ножного переключателя
[SOSTENUTO] и [SOFT] можно использовать для подключения ножных переключателей FC4 и FC5.

ВНИМАНИЕ

При отключении педалей от CP1, тяните за штекеры, а не за кабели.

ВНИМАНИЕ

Если CP1 установлен на плоскую поверхность, например, на стол, а подключенные штекеры педалей расположены
вертикально вниз, как показано ниже, основание штекера будет перегибаться из-за недостатка свободного места,
что может привести к повреждению кабеля. В таком случае убедитесь, что штекеры находятся не в вертикальном
положении или примите другие меры, чтобы избежать их перегибания.

Светло-серый штекер

Тёмно-серый штекер

Чёрный штекер
