Задняя панель

18

CP1 Руководство пользователя

Н

а

звания и

ф

ункции компонентов

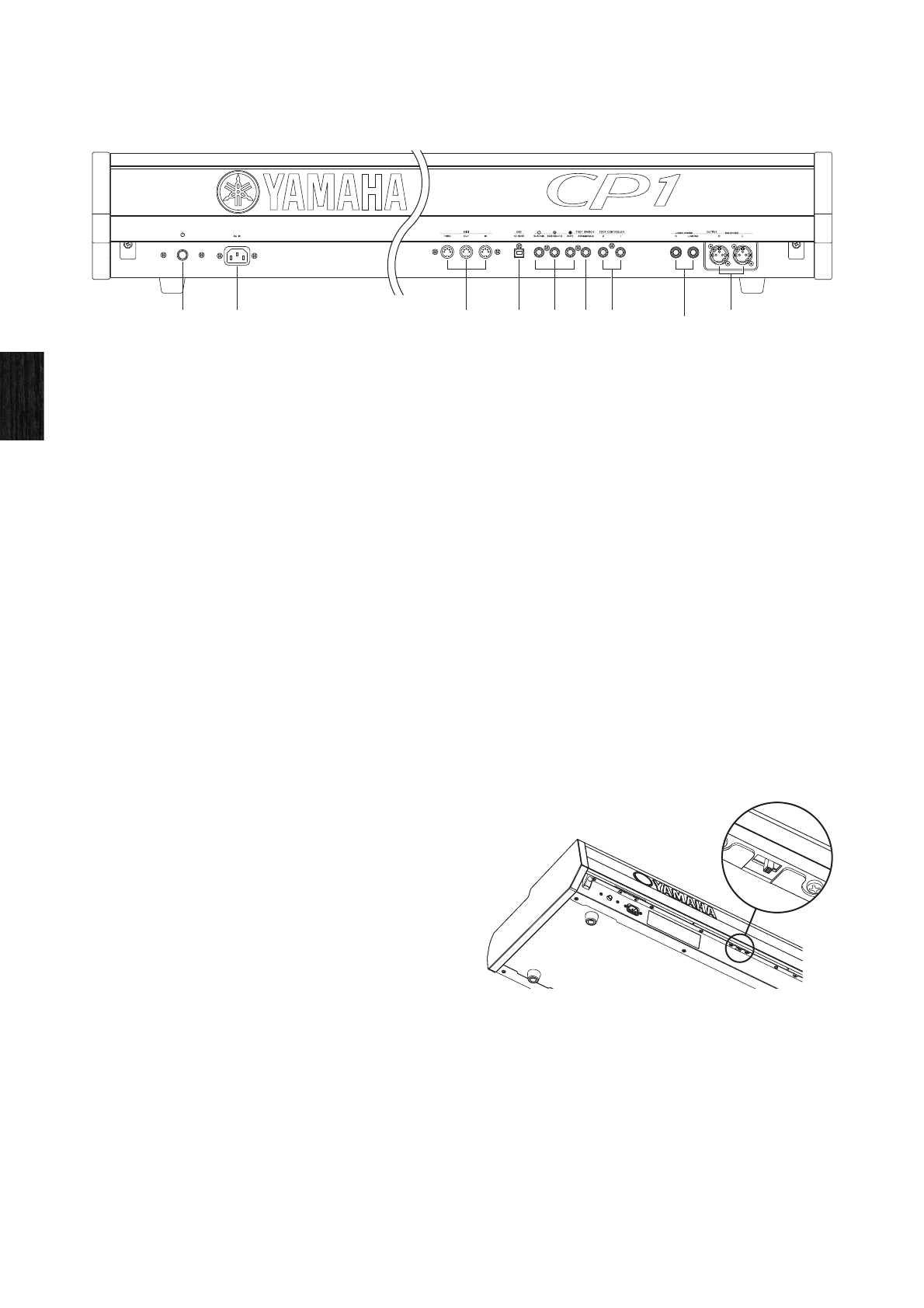

Задняя панель

1

[

P

] выключатель (питания) (см. стр. 13)

Используйте эту кнопку для включения и выключения CP1.

2

Гнездо [AC IN] (см. стр. 10)

Используйте это гнездо для подключения шнура питания.
Имейте в виду, что для подачи электропитания следует
использовать только шнур питания из комплекта поставки CP1.

3

MIDI-разъёмы [IN], [OUT] и [THRU]
(см. стр. 35)

Используйте эти три MIDI-разъёма для подключения
к вашему CP1 других MIDI-устройств.

4

Порт [USB TO HOST] (см. стр. 36)

Используйте этот порт для подключения CP1
к компьютеру с помощью USB-кабеля.

5

Разъёмы для ножного переключателя
[SUSTAIN], [SOSTENUTO] и [SOFT]
(см. стр. 30)

Эти разъёмы используются для подключения блока педалей,
входящего в комплект поставки CP1. Через разъём
[SUSTAIN] можно также подключить дополнительный
переключатель FC3, педаль или дополнительный ножной
переключатель FC4 или FC5 в качестве специальной
выделенной педали сустейна. При этом, дополнительные
ножные переключатели FC4 и FC5 могут быть подключены
через разъёмы [SOSTENUTO] и [SOFT], чтобы выполнять ряд
закреплённых за ними функций.

6

Разъём для ножного переключателя
[ASSIGNABLE] (см. стр. 12)

Используйте этот разъём для подключения дополнительных
ножных переключателей FC4 или FC5, которые будут
выполнять ряд закреплённых за ними функций.

7

Разъёмы для ножных контроллеров [1]
и [2] (см. стр. 12)

Используйте эти два разъёма для подключения
дополнительных ножных переключателей FC7 или FC9,
которые будут ыполнять ряд закреплённых за ними
функций.

8

Несимметричные звуковые выходы
[L/MONO] и [R] (см. стр. 11)

Эти два 1/4-дюймовые штекерные моноразъёма
используются для вывода несимметричных стерео

сигналов. В иных случаях, если требуется
монофонический выход, следует использовать для
подключения только разъём [L/MONO]. Номнальный
уровень сигнала в каждом разъёме равен +4 дБ.

9

Симметричные выходные разъёмы [L]
и [R] (см. стр. 11)

Эти разъёмы типа XLR используются для вывода стерео
сигналов на микшеры и аналогичные устройства. Этот тип
разъёмов защищает сигналы от помех и имеет прочную
конструкцию. Он также имеет блокирующий механизм, чтобы
редотвратить случайное отсоединение кабелей. Поэтому XLR
разъёмы часто используются профессионалами в условиях,
когда требуется высокая надёжность. Номинальный уровень
сигнала в каждом разъёме равен +4 дБ.

)

Выключатель [LIGHT]

Используйте этот выключатель для включения или
выключения лампочки с логотипом Yamaha, а также для
настройки её яркости. При крайнем левом положении
выключателя лампочка будет выключена. При перемещении
вправо выклчатель щёлкнет, и лампочка зажгётся. При
перемещении выключателя дальше вправо можно выбрать
один из трёх уровней яркости, расположенных по нарастанию.

1

2

3

7

8

9

5

4

6

)
