Подключение звукового оборудования

В CP1 нет встроенных динамиков. Поэтому, чтобы слышать то, что вы играете, вам необходимо подключить стерео
сстему или усилитель и колонки. Можно также подключить наушники к гнезду для наушников, чтобы напрямую следить
за звуком. Внешнее звуковое оборудование может быть подключено различными способами, описанными ниже.
Основываясь на показанных схемах, выберите способ подключения, наиболее подходящий к вашим настройкам.

ВНИМАНИЕ

Чтобы избежать ухудшения слуха, не включайте наушники на большую громкость на долгое время.

ВНИМАНИЕ

Убедитесь, что другое оборудование, используемое совместно с CP1, не включено, пока не будут установлены все необходимые соединения.

Слежение за звуком через усилитель или колонки со встроенным
усилителем

Для точного воспроизведения насыщенного звука инструмента, включая панорамирование и другие расширяющие
эффекты, можно использовать пару усилителей клавиатуры или колонки со встроенным усилителем. В таком случе
усилители или колонки должны быть подключены через несимметричные [L/MONO] или [R] звуковые выходы на
задней панели. Если вы предпочитаете следить за своим исполнением, пользуясь одним усилителем клавиатуры или
одной колонкой со встроенным усилителем, нужно использовать несимметричый [L/MONO] звуковой выход.

Прослушивание с помощью микшера

В последнее время стало обычной практикой подключать микшеры к сценическим фортепиано, использующихся дл записи
и живых выступлений. Таким образом, вдобавок к несимметричным выходам, упомянутым выше, в CP1 имеетс также пара
симметричных XLR разъёмов для профессионального применения, которые предотвращают нежелательный шум входных
сигналов. При подключении микшера рекомендуется использовать эти симметричные [L] и [R] выходные разъёмы.

ПРИМЕЧАНИЕ •

Вывод звука через наушники идентичен выводу через несимметричные звуковые выходы [L/MONO] и [R] или симметричне
выходные разъёмы [L] и [R]. К тому же можно использовать регулятор громкости [MASTER VOLUME] на панели управления CP1,
чтобы регулировать громкость внешнего звукового оборудования или наушников.

•

Подключение или отключение наушников не влияет на звук, который выводится через несимметричные звуковые выходы [L/MONO]
и [R] и симметричные выходные разъёмы [L] и [R].

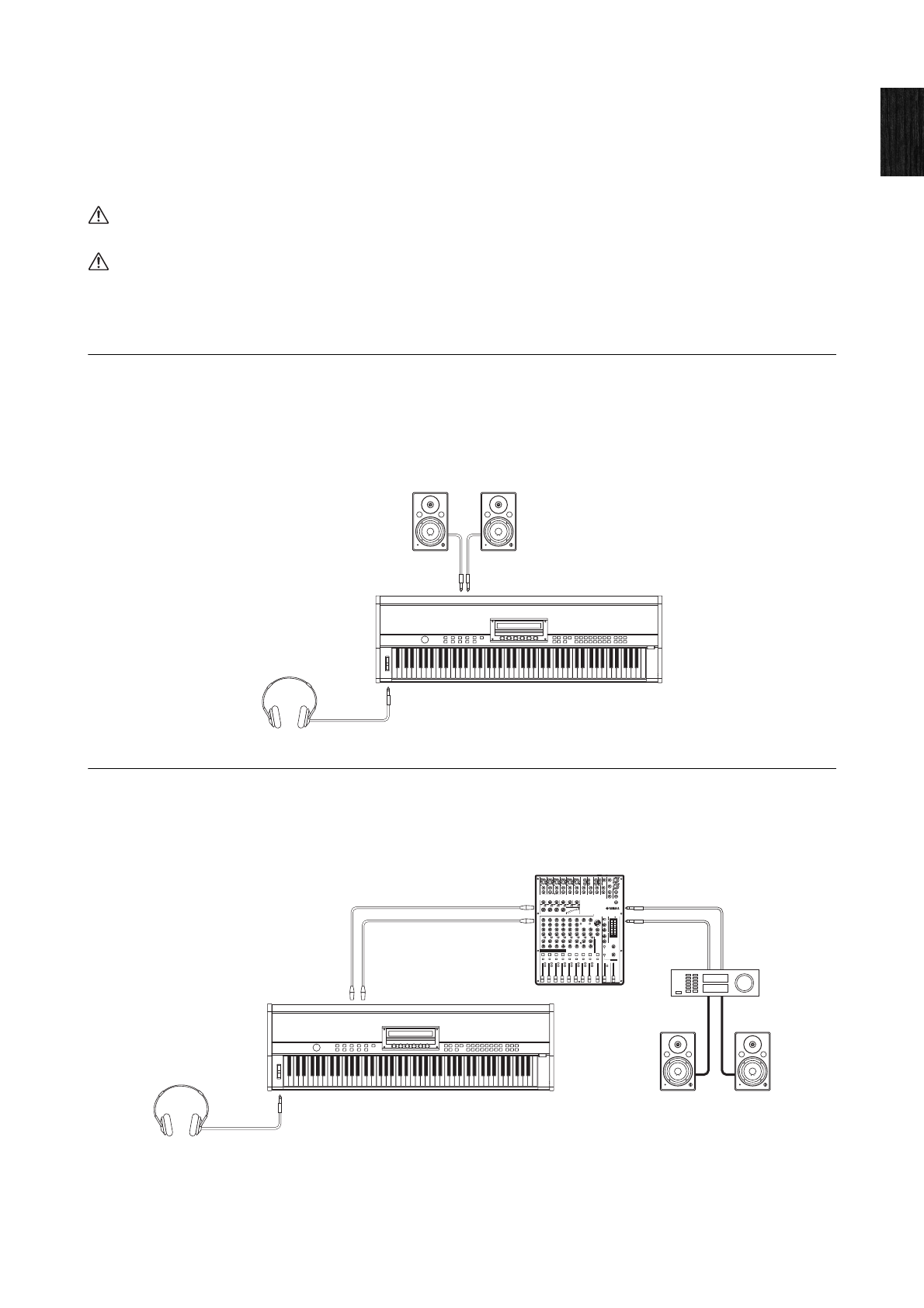

UNBALANCED [L/MONO] выход

BALANCED [R] выход

CP1

Наушники

Гнездо для
наушников

Колонка со встроенным усилителем (левая)

Колонка со встроенным усилителем (правая)

Выход BALANCED [R]

Выход BALANCED [R]

CP1

Наушники

Гнездо для
наушников

Колонка (левая)

Колонка (правая)

Микшер

OUTPUT L

OUTPUT R

Усилитель
