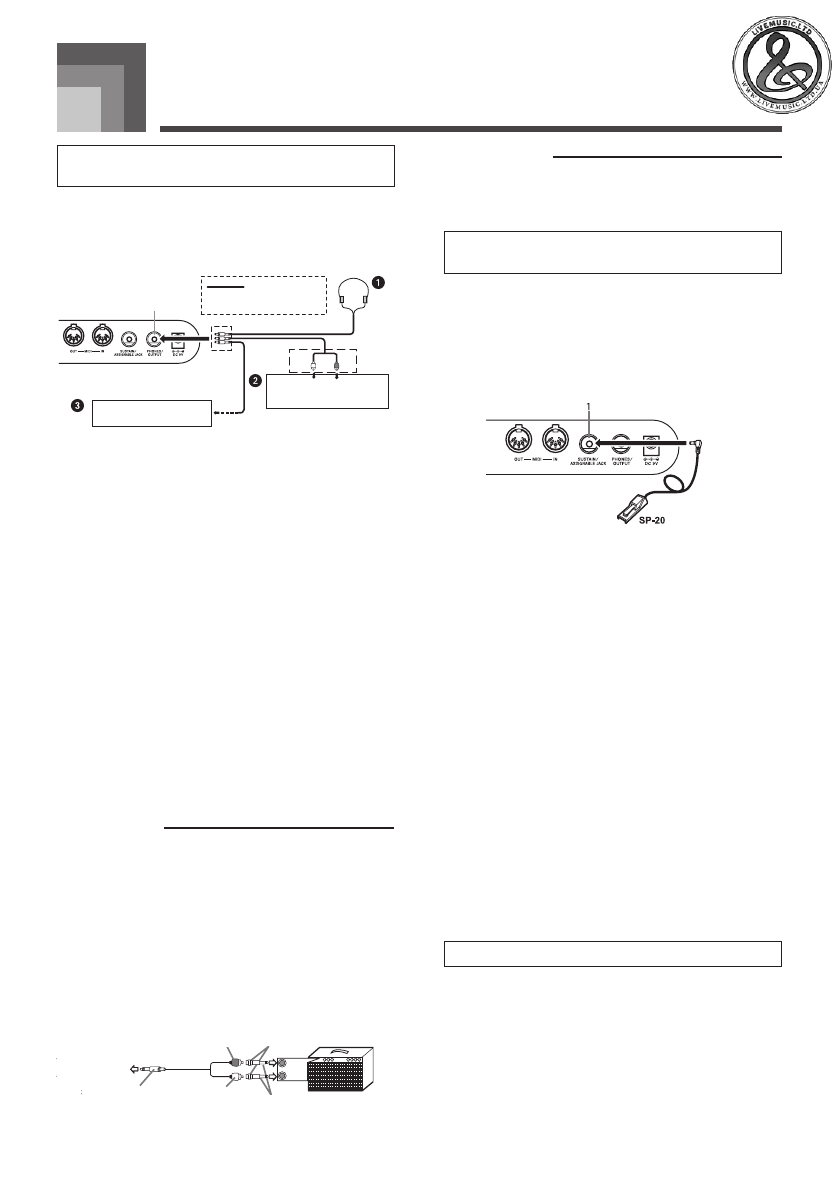

15

Перед подсоединением наушников или другого внешнего уст-
ройства установите на минимум уровень громкости на инстру-
менте и подключаемом устройстве. После подключения можно
установить требуемый уровень громкости.

Подключение наушников



При  подключении  наушников  встроенные  громкоговорители
клавиатуры отключаются, поэтому вы можете играть на инстру-
менте даже глубокой ночью, не причиняя никому беспокойства.

Подключение аудиоаппаратуры



Для подключения клавиатуры к аудиоаппаратуре используйте
имеющийся в продаже соединительный шнур со стандартным
штекером на одном конце и двумя PIN-штекерами на другом.
Имейте в виду, что для подключения к клавиатуре необходимо
использовать  стереофонический  штекер,  в  противном  случае
на выход будет подаваться сигнал только от одного стереофо-
нического  канала.  При  этой  конфигурации,  как  правило,  не-
обходимо  устанавливать  переключатель  входов  аудиоаппара-
туры в положение входа (как правило, обозначается как «AUX
IN»  [Вход  дополнительного  оборудования]  или  аналогично),
к которому присоединен шнур от музыкального инструмента.
Более  подробные  указания  смотрите  в  документации,  прила-
гаемой к аудиоаппаратуре.

Подключение  к  усилителю  для  электромузыкальных
инструментов



Для  подключения  клавиатуры  к  усилителю  для  электромузы-
кальных  инструментов  используйте  имеющийся  в  продаже
соединительный шнур.

ПРИМЕЧАНИЕ

Используйте только соединительный шнур со стандарт-
ным  стереофоническим  штекером  на  конце,  подсоеди-
няемом  к  клавишному  музыкальному  инструменту,  и
соединителем,  обеспечивающим  подачу  на  подключа-
емый усилитель сигналов обоих каналов (левого и пра-
вого).  Неправильный  тип  разъема  на  любом  из  концов
соединительного шнура может привести к потере сигна-
ла одного из стереоканалов.

При подключении усилителя для электромузыкальных инс-
трументов  установите  регулятор  громкости  на  клавиатуре
на достаточно низкий уровень, а выходную громкость регу-
лируйте органами управления усилителя.







•

•

ПРИМЕЧАНИЕ

Вы также можете подключить клавиатуру к компьютеру
или  секвенсору.  См.  раздел  «MIDI»  на  стр.  75  для  полу-
чения более подробной информации.

Для  использования  возможностей  музыкального  инструмен-
та,  описанных  ниже,  к  многофункциональному  штекерному
разъему «SUSTAIN/ASSIGNABLE JACK» можно подключить
сустейн-педаль (SP-3 или SP-20) (приобретается отдельно).
Подробные  указания  по  выбору  требуемой  функции  педали
смотрите в разделе «Прочие установки» на стр. 66.

Сустейн-педаль

При  использовании  тембров  фортепьяно  нажатие  данной
педали продлевает звучание ноты аналогично демпферной
педали фортепьяно.
При использовании органных тембров нажатие педали за-
ставляет звучать ноты до отпускания педали.

Состэнуто-педаль

Подобно действию сустейн-педали, нажатие состэнуто-пе-
дали продлевает звучание ноты.
Различие между состэнуто-педалью и сустейн-педалью за-
ключается во времени их применения.
При  использовании  состэнуто-педали  вы  нажимаете  кла-
виши,  и  затем  нажимается  педаль  до  отпускания  клавиш.
Продлевается  звучание  только  тех  нот,  которые  звучат  в
момент нажатия педали.

Приглушающая педаль

Нажатие этой педали приглушает звучание нот, исполняемых
в данный момент.

Педаль запуска/остановки ритма

В данном случае педаль выполняет те же самые функции, что
и кнопка «START/STOP» [Запуск/Остановка].
Используйте только те принадлежности и дополнительные ус-

тройства,  которые  предназначены  для  данного  музыкального
инструмента.  Использование  непредусмотренных  устройств
создает  риск  возгорания,  поражения  электрическим  током  и
травм.

•



•

•



•

•

•





Белый

Крас.

Стандартный стереофо

нический штекер

Соединение для

передачи

аудиосигналов

Усилитель для электромузы

кальных инструментов

(клавишных, гитары и т.п.)

Входной разъем усилителя

"AUX IN" или аналогичный

Разъем "PHONES/OUTPUT"

ЛЕВЫЙ

ПРАВЫЙ

Штырь

ковый

PINштекер

Источники питания

К  гнезду  «PHONES/

OUTPUT»  на  кла-

виатуре

Штырьковый PIN-

штекер (красный)

Гнездо для PIN-

штекера

Стандартный стерео-

фонический штекер

Штырьковый PIN-

штекер (белый) Стандартный штекер

Усилитель для

электромузыкаль-

ных инструментов

(клавишных,

гитары и т.п.)

Разъем «PHONES/OUTPUT»

[Наушники/Выходной сигнал]

Задняя панель

Белый

Крас.

Стандартный стереофо

нический штекер

Соединение для

передачи

аудиосигналов

Усилитель для электромузы

кальных инструментов

(клавишных, гитары и т.п.)

Входной разъем усилителя

"AUX IN" или аналогичный

Разъем "PHONES/OUTPUT"

ЛЕВЫЙ

ПРАВЫЙ

Штырь

ковый

PINштекер

Пример соединения

Разъем «SUSTAIN/ASSIGNABLE JACK»

[Сустейн-педаль/Многофункциональное гнездо]

Принадлежности и дополнительные устройства

ВХОД 1

ВХОД 2

1   Разъем «SUSTAIN/ASSIGNABLE JACK»
