10

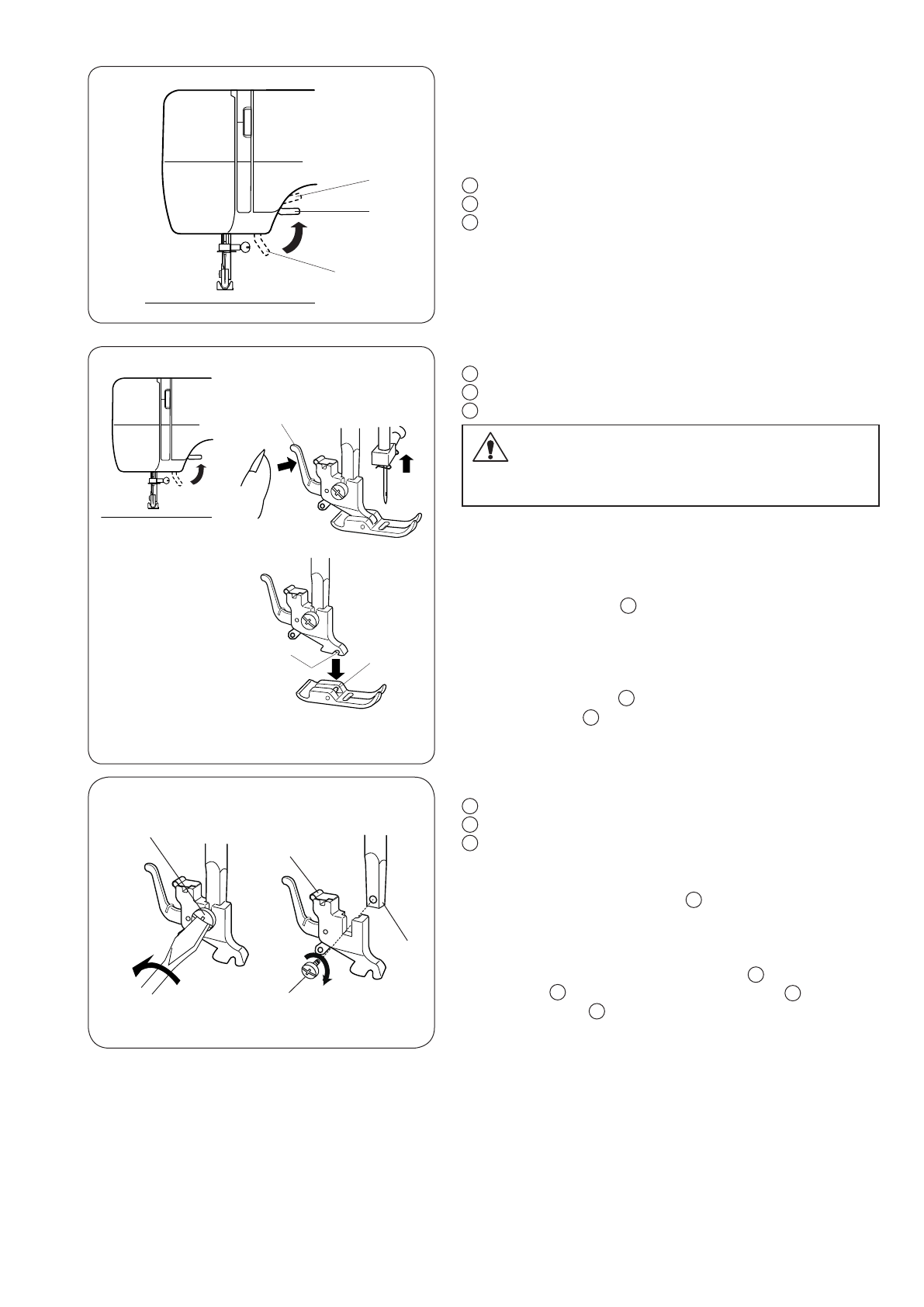

Рычаг подъема прижимной лапки

Рычаг подъема прижимной лапки поднимает и опускает

прижимную лапку.

Можно поднять прижимную лапку на 0,6 см выше

обычного ее положения для легкой смены лапки

и для работы с тяжелыми тканями.

Лапка опущена

Обычное поднятое положение

Наивысшее положение

Смена прижимной лапки

Прижимная лапка

Выемка

Поперечина

ВНИМАНИЕ:

Перед заменой прижимной лапки отключите питание

машины и вытащите вилку из розетки.

• Как отстегнуть лапку

Поверните на себя маховое колесо и поднимите

иглу в верхнее положение.

Поднимите прижимную лапку.

Нажмите на рычаг       позади держателя прижимной

лапки. Прижимная лапка отскочит.

• Как пристегнуть прижимную лапку:

Расположите прижимную лапку так,

чтобы поперечина       на лапке располагалась

под выемкой       держателя.Опустите рычаг подъёма

прижимной лапки вниз и пристегните лапку.

Держатель лапки

Установочный винт

Держатель лапки

Прижимной стержень

• Чтобы снять держатель лапки:

удалите установочный винт       при помощи отвертки,

повернув его против часовой стрелки.

• Чтобы установить держатель лапки:

сопоставьте отверстия на держателе       и прижимном

стержне       . Установите в отверстие винт       .

Затяните винт        отверткой по часовой стрелке.

e

w

q

c

q

q

w

e

q

e

w

C

1

2

3

1

1

2

3

2

3

1

2

3

1

1

1

2

3
