РУКОВОДСТВО ПО ВЫШИВАНИЮ

51

2

b

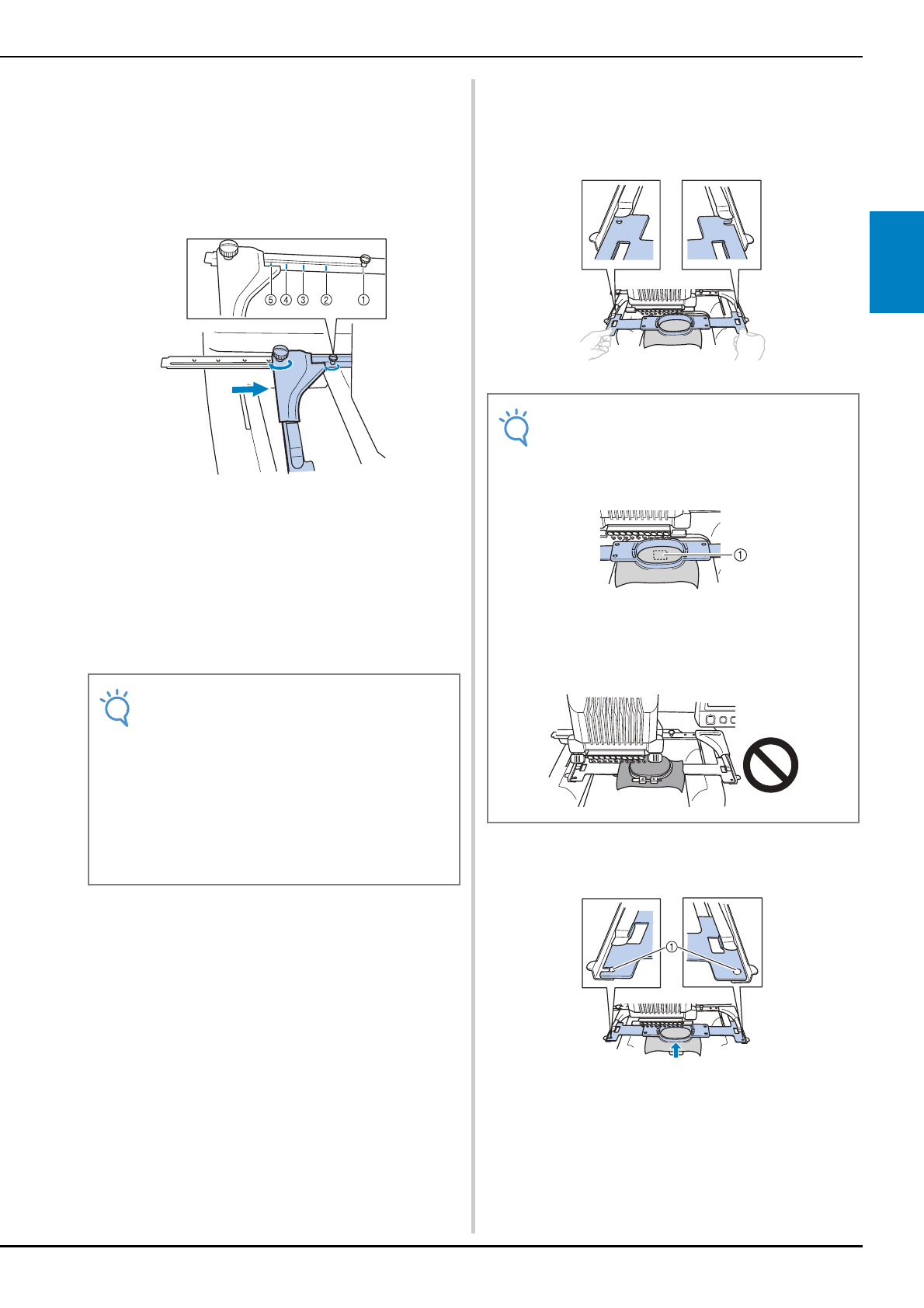

Переместите левый держатель, установив
его в таком положении, чтобы винт,
находящийся справа, совпал с меткой,
соответствующей устанавливаемым
пяльцам, а затем затяните винты с
накаткой.

Например, совместите винт с меткой

5

.

1

Метка для сверхбольших пялец
200 мм (В) × 360 мм (Ш)

2

Метка для сверхбольших пялец
200 мм (В) × 300 мм (Ш) (дополнительно)

3

Метка для больших пялец
130 мм (В) × 180 мм (Ш)

4

Метка для средних пялец
100 мм (В) × 100 мм (Ш)

5

Метка для малых пялец
40 мм (В) × 60 мм (Ш)

→

Теперь держатель пялец готов для установки на
него пялец.

c

Держите пяльцы ровно и одновременно
совместите левый и правый элементы
крепления пялец с зажимами держателя
пялец.

• Внутренний обод пялец должен быть сверху.

d

Вставьте пяльцы до упора, так чтобы они
зафиксировались со щелчком.

1

Убедитесь, что штифты на левом и правом
держателях пялец попали в установочные пазы
и отверстия на пяльцах.

Примечание

• Туго затяните два винта с накаткой с

помощью прилагаемой дискообразной
отвертки. Если не затянуть винты с
накаткой, может возникнуть любая из
следующих проблем.

• Машина будет неправильно распознавать

пяльцы.

• Начальное положение пялец неправильно

выровнено.

• Рисунок вышивки получается искаженным.

Примечание

• Установите пяльцы так, чтобы игольная

пластина располагалась под областью
вышивания; в противном случае пяльцы
будут ударяться об игольную пластину.

1

Игольная пластина

• Если внешний обод находится сверху

(как показано ниже), пяльцы
установлены неправильно.
