90

ПРИЛОЖЕНИЕ

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

j

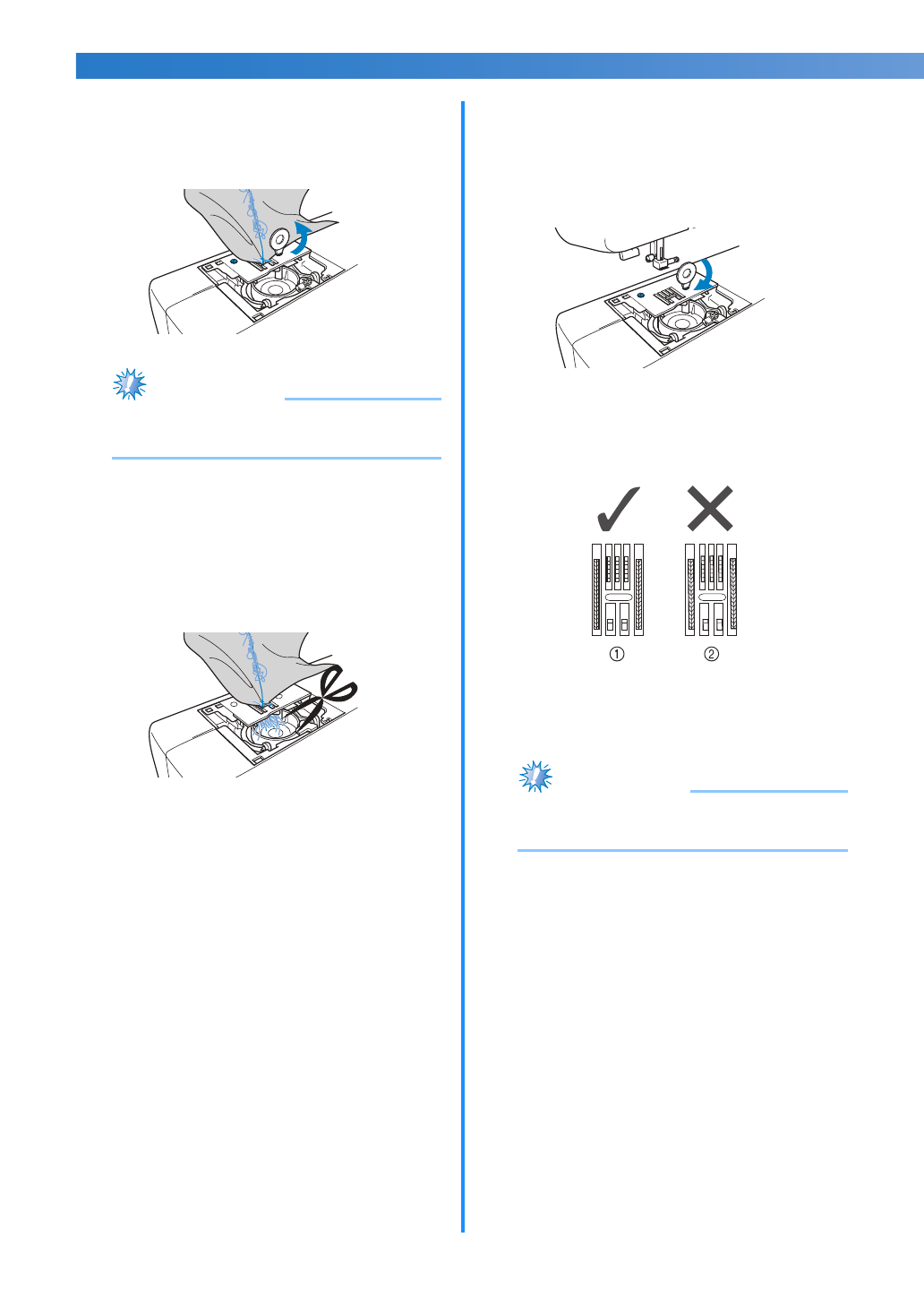

Дискообразной отверткой,
прилагаемой к машине, ослабьте два
винта на игольной пластине.

Примечание

●

Соблюдайте осторожность и не уроните
извлеченные винты в машину.

k

Слегка приподнимите игольную
пластину, обрежьте все запутавшиеся
нити, а затем снимите игольную
пластину.

Снимите с игольной пластины ткань и
нити.

Если ткань извлечь не удается даже
после выполнения этих действий,
обратитесь в ближайший официальный
сервисный центр.

l

Удалите все нити, попавшие в челнок и
запутавшиеся вокруг гребенок
транспортера.

m

Поверните маховик, чтобы поднять
гребенки транспортера.

n

Совместите два отверстия в игольной
пластине с двумя отверстиями в
основании для крепления игольной
пластины, а затем закрепите игольную
пластину на машине.

o

Вручную немного закрутите правый
винт на монтажной машине. Затем
дискообразной отверткой сильно
затяните левый винт. И, наконец,
затяните правый винт.

Поверните маховик, чтобы убедиться, что
гребенки транспортера двигаются плавно
и не задевают края прорезей в игольной
пластине.

a

Правильное положение гребенок
транспортера

b

Неправильное положение гребенок
транспортера

Примечание

●

Соблюдайте осторожность и не уроните
извлеченные винты в машину.
