8

СВЕДЕНИЯ О ШВЕЙНОЙ МАШИНЕ

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

УЗЛЫ И ДЕТАЛИ МАШИНЫ И ИХ ФУНКЦИИ

Изображения в этом руководстве по эксплуатации могут не соответствовать реальной машине.

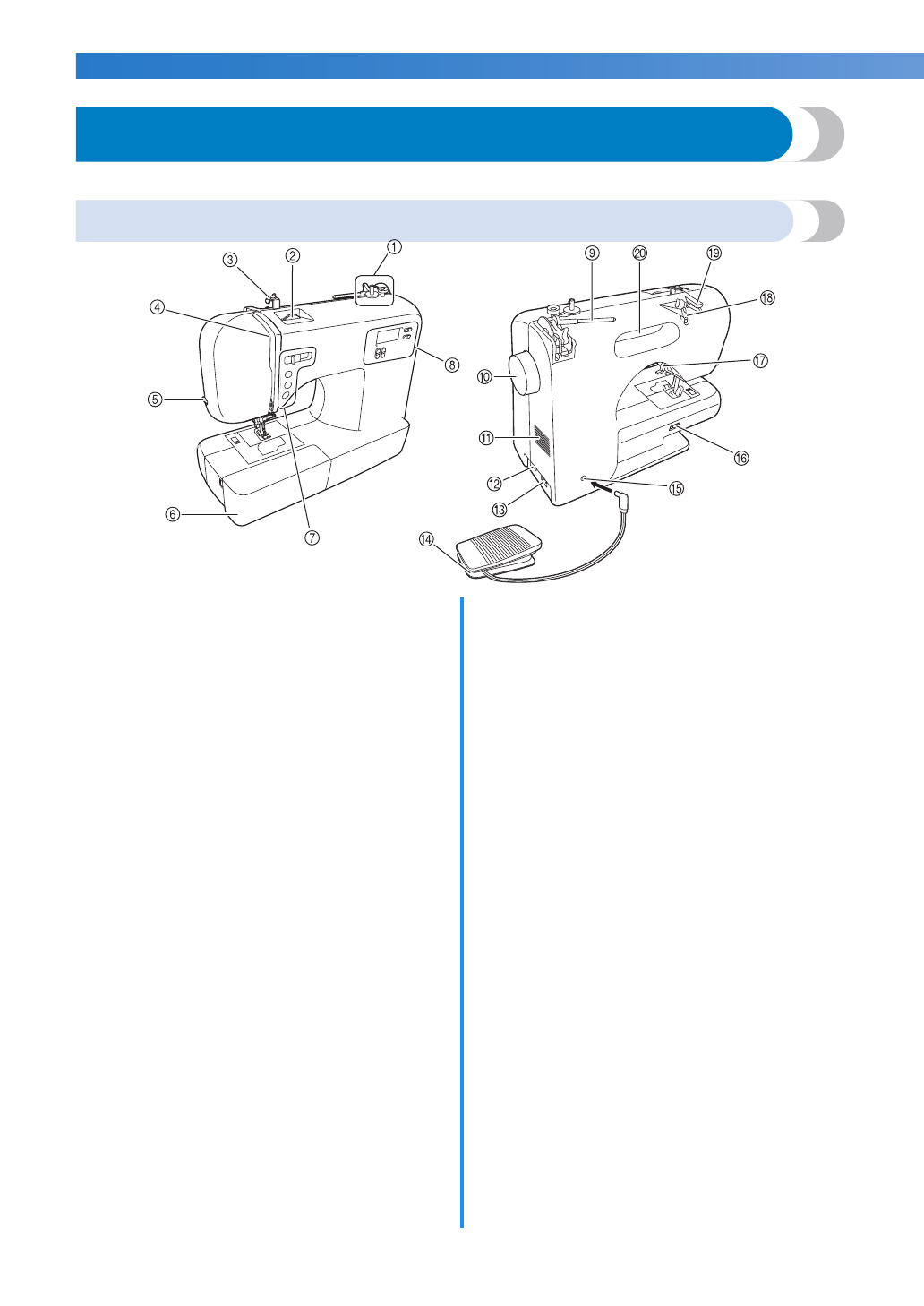

Основные части

a

Устройство намотки шпульки (с. 15)

Наматывает нить на шпульку для использования в
качестве нижней нити.

b

Регулятор натяжения верхней нити (с. 42)

Управляет натяжением верхней нити.

c

Нитенаправитель устройства намотки шпульки
и диск предварительного натяжения (с. 15)

При намотке шпульки заведите нить под этот
нитенаправитель и вокруг диска
предварительного натяжения.

d

Рычаг нитепритягивателя (с. 25)

e

Устройство для обрезки нити (с. 41)

Для обрезки пропустите нить через это устройство.

f

Плоская платформа с отделением для
хранения принадлежностей (с. 7 и 45)

g

Кнопки управления (с. 9)

Кнопки управления различаются в зависимости от
модели швейной машины.

h

Панель управления (с. 10)

Используется для выбора строчки и задания
различных настроек. Внешний вид и
расположение панели управления зависит от
модели швейной машины.

i

Стержень для установки катушки (с. 10, 15 и
23)

Удерживает катушку с нитью.

j

Маховик

Позволяет вручную поднимать и опускать иглу.

k

Вентиляционное отверстие

Вентиляционное отверстие обеспечивает
циркуляцию воздуха вокруг двигателя. Не
закрывайте вентиляционное отверстие во время
использования швейной машины.

l

Выключатель питания и лампы подсветки
(с. 13)

Можно включать и выключать питание и лампу
подсветки.

m

Гнездо для подключения кабеля питания
(с. 13)

В гнездо для подключения кабеля питания
вставляется разъем кабеля питания.

n

Педаль (с. 13)

Педаль можно использовать для управления
скоростью вышивания, а также для запуска и
остановки вышивания.

o

Гнездо для подключения педали (с. 13)

Для подключения разъема педали.

p

Рычаг положения гребенок транспортера (с. 57
и 67)

Используйте рычаг положения гребенок
транспортера для опускания гребенок
транспортера.

q

Рычаг прижимной лапки (с. 23)

Позволяет поднимать и опускать прижимную
лапку.

r

Нитенаправитель (с. 16 и 25)

Используется при наматывании нити на шпульку и
заправки нити в машину.

s

Верхний нитенаправитель (с. 17 и 23)

При намотке шпульки и при заправке нити в
машину заведите нить под этот нитенаправитель.

t

Ручка

Служит для переноса швейной машины.
