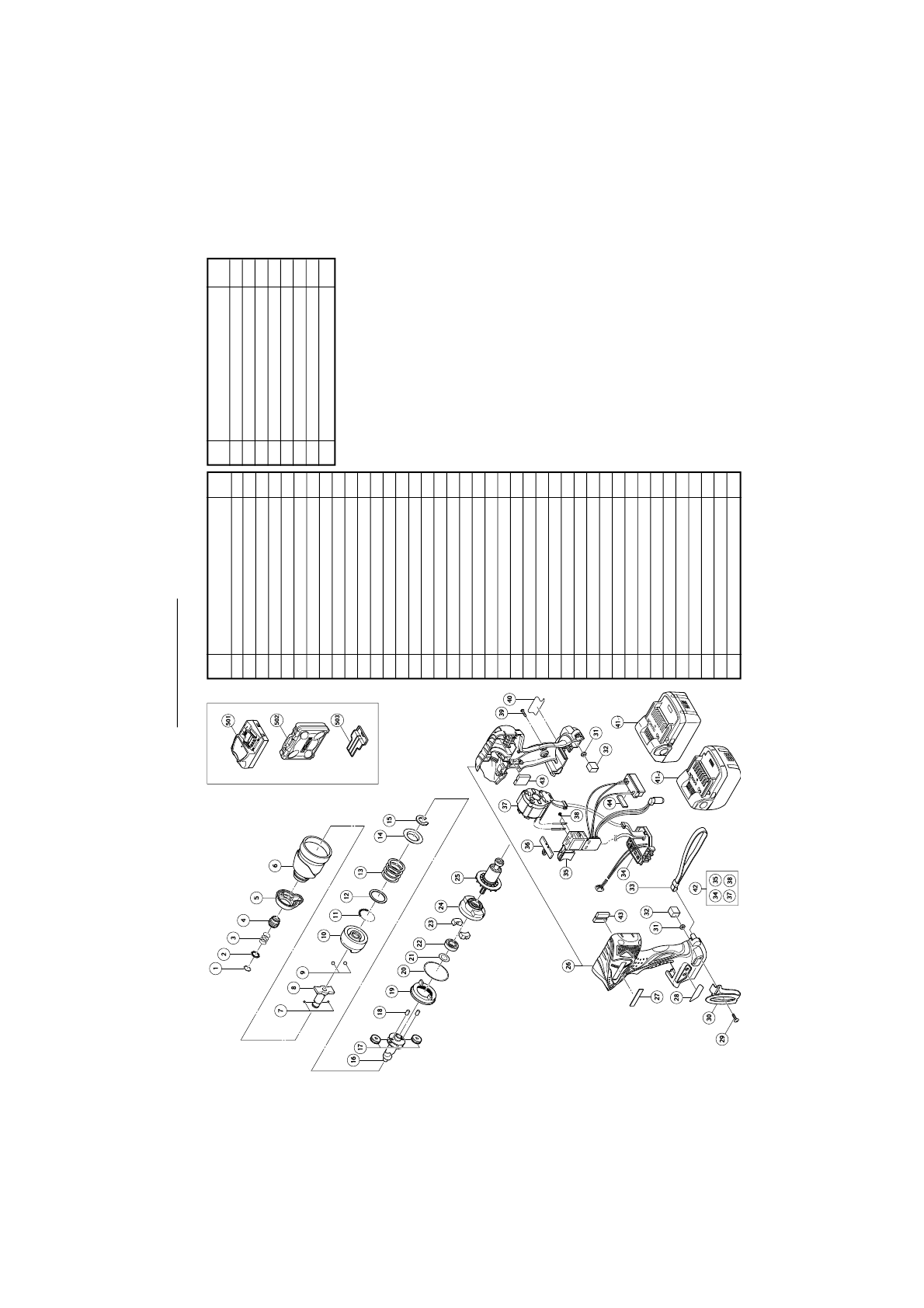

WH14DBDL / WH18DBDL
Item
No.
Pa
rt
Name
Q’TY
41-1
BATTERY BSL1830 (WH18DBDL)
2
41-2
BATTERY BSL1430 (WH14DBDL)
2
42
WIRING ASS'Y
1
43
DAMPER
2
44
CUSHION
1
501
CHARGER UC18YRSL
1
502
CASE
1
503
BATTERY COVER
1
Item
No.
Part Name
Q’TY
1
RETAINING RING
1
2
WASHER (D)
1
3
GUIDE SPRING (D)
1
4
GUIDE SLEEVE (D)
1
5
FRONT CAP
1
6
HAMMER CASE
1
7
STEEL BALL D3.5
2
8
ANVIL
1
9
STEEL BALL D5.556
2
10
HAMMER
1
11
STEEL BALL D3.175
28
12
WASHER (J)
1
13
HAMMER SPRING (F)
1
14
WASHER(S)
1
15
STOPPER
1
16
SPINDLE
1
17
IDLE GEAR
2
18
NEEDLE ROLLER
2
19
RING GEAR (E)
1
20
O-RING (S-42)
1
21
WASHER(E)
1
22
BALL BEARING 6901VVCMPS2L
1
23
DUMPER (A)
2
24
INNER COVER
1
25
ROTOR
1
26
HOUSING (A) (B) SET
1
27
HITACHI PLATE
1
28
PANEL SHEET (B)
1
29
TRUSS HD. SCREW M4
1
30
HOOK
1
31
LOCK NUT M4
2
32
PACKING
2
33
STRAP
1
34
CONTROLLER ASS'Y
1
35
DC-SPEED CONTROL SWITCH
1
36
PUSHING BUTTON (B)
1
37
STATOR FET PCB ASS'Y
1
38
MACHINE SCREW (W/SP. WASHER) M3
×
5
2
39
TAPPING SCREW (W/FLANGE) D4
×
20
9
40
NAME PLATE
1
