Русский
15
5. Извлеките кабель электропитания. → страница 12
6. Извлеките угольные щетки. → страница 13
7. Извлеките двигатель из корпуса.
8. С помощью длинногубцев разъедините четыре штекерных соединения на статоре.
9. Подсоедините четыре штекерных соединения нового выключателя к статору.
10. Подсоедините кабель конденсатора к статору (см. рис.).
11. Установите двигатель и выключатель в корпус.
12. Вставьте угольные щетки.
13. Подсоедините кабель электропитания.
14. Проложите кабель, как показано на рисунке.
15. Установите корпус на место и заверните винты крепления.
Технические данные
Крутящий момент (Корпус)
1,35 Н⋅м … 1,75 Н⋅м
(1,00 ftlb
f
… 1,29 ftlb
f
)
7.5

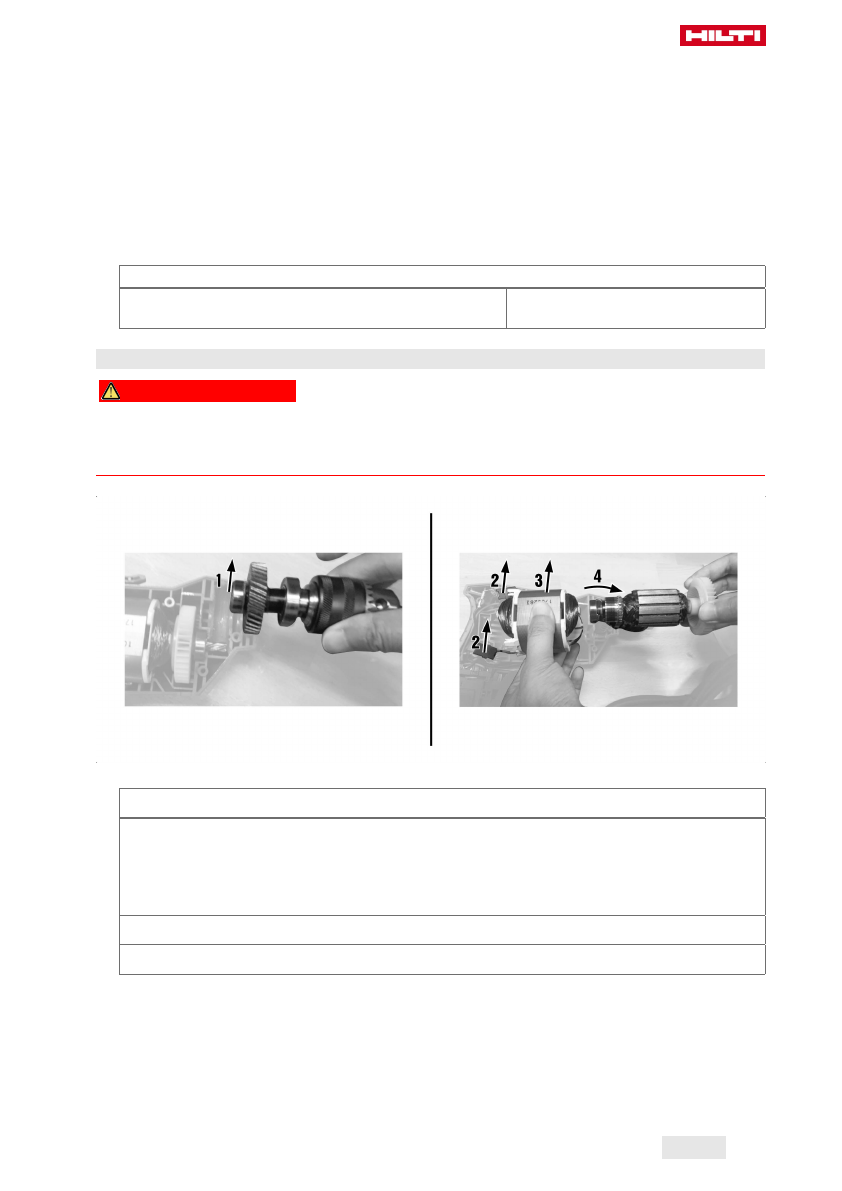

Замена ротора
ОПАСНО
Опасность травмирования!
Опасность вследствие удара электрического тока.
▶
Электроинструмент может эксплуатироваться, обслуживаться и ремонтироваться только упол-
номоченным и обученным персоналом, который должен быть специально проинформирован о
возможных опасностях.
1. Необходимые материалы:
Материал
Ротор
2197108 (110 V)
2197109 (120-127 V)
2197120 (220-230 V)
2197121 (240 V)
Отвертка (шлицевая)
Отвертка (Combi Torx)
2. Отсоедините дрель от электросети.
3. Выверните винты крепления корпуса и снимите корпус.
4. Извлеките угольные щетки. → страница 13
5. Извлеките зажимной патрон из корпуса.
6. Извлеките двигатель из корпуса.
7. Извлеките ротор из двигателя и вставьте новый ротор.
8. Вставьте двигатель в корпус.
Printed: 30.04.2019 | Doc-Nr: PUB / 5358783 / 000 / 05
