14
Русский

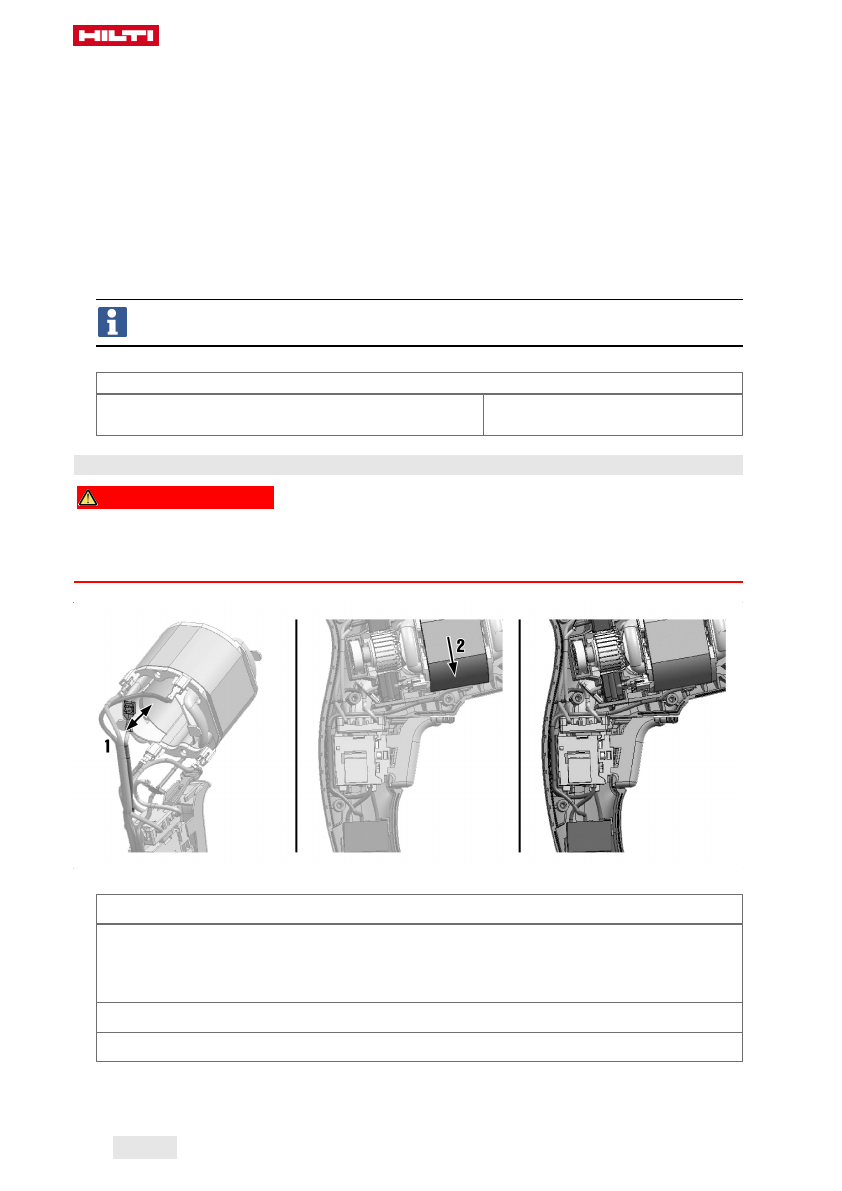

7. Выпрямите штекерный соединитель.
8. Зажмите штекерный соединитель нижней угольной щетки длинногубцами.
9. Вставьте отвертку (шлицевую) между длинногубцами и креплением штекерного соединителя.
10. Высвободите штекерный соединитель из его крепления, повернув отвертку (шлицевую).
11. Извлеките нижнюю угольную щетку.
12. Выпрямите штекерный соединитель.
13. Соедините верхний штекерный соединитель с креплением штекерного соединителя верхней уголь-
ной щетки.
14. Задвиньте верхнюю угольную щетку в патрон.
15. Установите верхнюю угольную щетку в верхнее гнездо.
16. Соедините нижний штекерный соединитель с креплением штекерного соединителя нижней угольной
щетки.
17. Установите нижнюю угольную щетку в нижнее гнездо.
Убедитесь в том, что ни один из кабелей не зажат. Угольные щетки и провода должны быть
установлены так же, как и перед заменой.
18. Установите корпус на место и приверните его винтами крепления.
Технические данные
Крутящий момент (Корпус)
1,35 Н⋅м … 1,75 Н⋅м
(1,00 ftlb
f
… 1,29 ftlb
f
)
7.4
Замена выключателя
ОПАСНО
Опасность травмирования!
Опасность вследствие удара электрического тока.
▶
Электроинструмент может эксплуатироваться, обслуживаться и ремонтироваться только упол-
номоченным и обученным персоналом, который должен быть специально проинформирован о
возможных опасностях.
1. Необходимые материалы:
Материал
Выключатель
2167705 (230 V)
2173716 (110 V)
2197122 (120~127 V)
Отвертка (шлицевая)
Отвертка (Combi Torx)
2. Отсоедините дрель от электросети.
3. Выверните винты крепления корпуса и снимите корпус.
4. Запомните позицию штекерных соединений.
Printed: 30.04.2019 | Doc-Nr: PUB / 5358783 / 000 / 05
