Русский
11
7.1

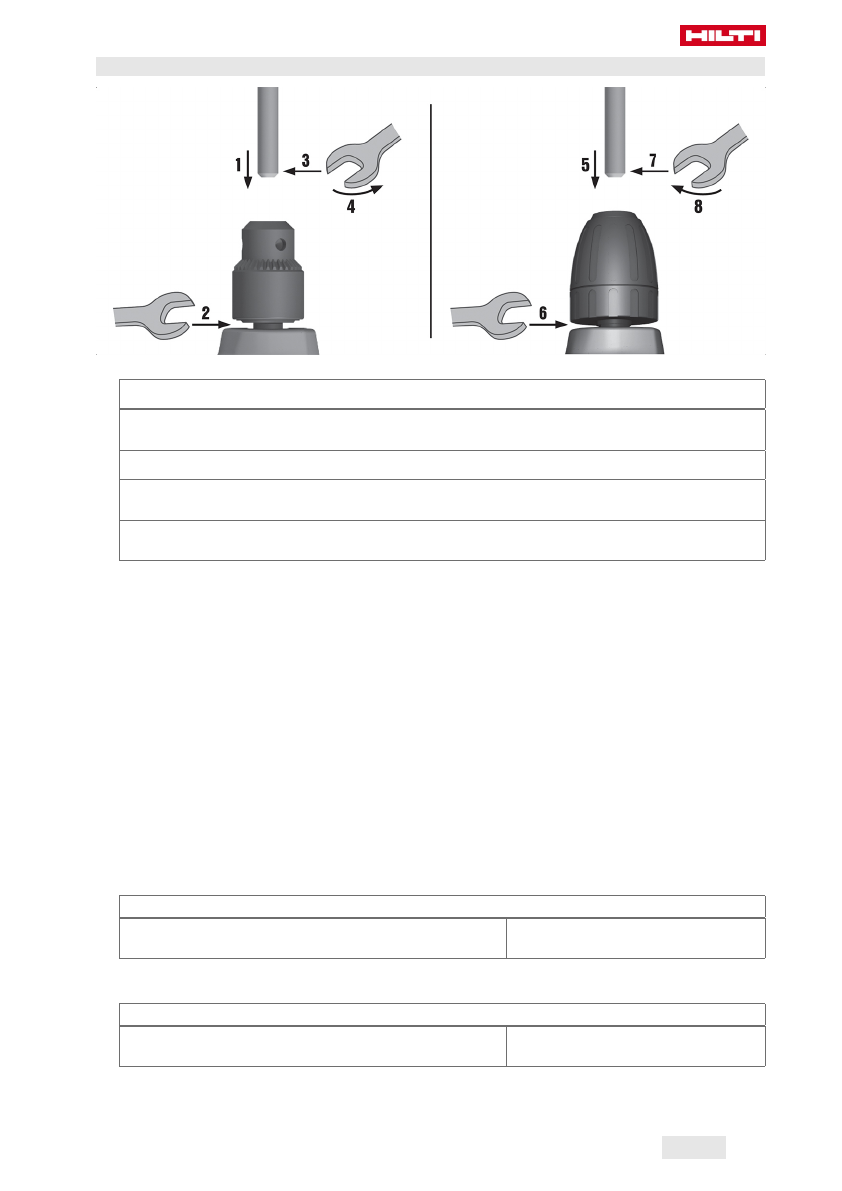

Замена зажимного патрона
1. Необходимые материалы:
Материал
Зажимной патрон
2179576
Гаечный ключ
Ключ для разблокировки/блокировки зажимного патрона
2167774
Быстрозажимной патрон
2234183
2. Отсоедините дрель от электросети.
3. С помощью соответствующего ключа разблокируйте зажимной патрон.
4. Для ослабления винта в зажимном патроне установите на головку винта шестигранную штангу-
насадку.
5. С помощью соответствующего ключа заблокируйте зажимной патрон.
6. Установите гаечный ключ на привод шпинделя под зажимным патроном и крепко удерживайте
ключ.
7. Накиньте подходящий гаечный ключ на шестигранную штангу-насадку и поворачивайте ключ против
часовой стрелки.
➥ Зажимной патрон будет разблокирован.
8. С помощью соответствующего ключа разблокируйте зажимной патрон.
9. Извлеките шестигранную штангу-насадку и установите ее на головку винта в новом зажимном
патроне.
10. С помощью соответствующего ключа заблокируйте зажимной патрон.
11. Установите гаечный ключ на привод шпинделя под зажимным патроном и крепко удерживайте
ключ.
12. Накиньте подходящий гаечный ключ на шестигранную штангу-насадку и поворачивайте ключ по
часовой стрелке.
Технические данные
Крутящий момент (Шпиндель)
11 Н⋅м … 18 Н⋅м
(8 ftlb
f
… 13 ftlb
f
)
13. С помощью соответствующего ключа разблокируйте зажимной патрон.
14. Затяните винт в зажимном патроне.
Технические данные
Крутящий момент (Винт фиксации зажимного патрона)
8 Н⋅м … 13 Н⋅м
(6 ftlb
f
… 10 ftlb
f
)
Printed: 30.04.2019 | Doc-Nr: PUB / 5358783 / 000 / 05
