12
Русский
7.2

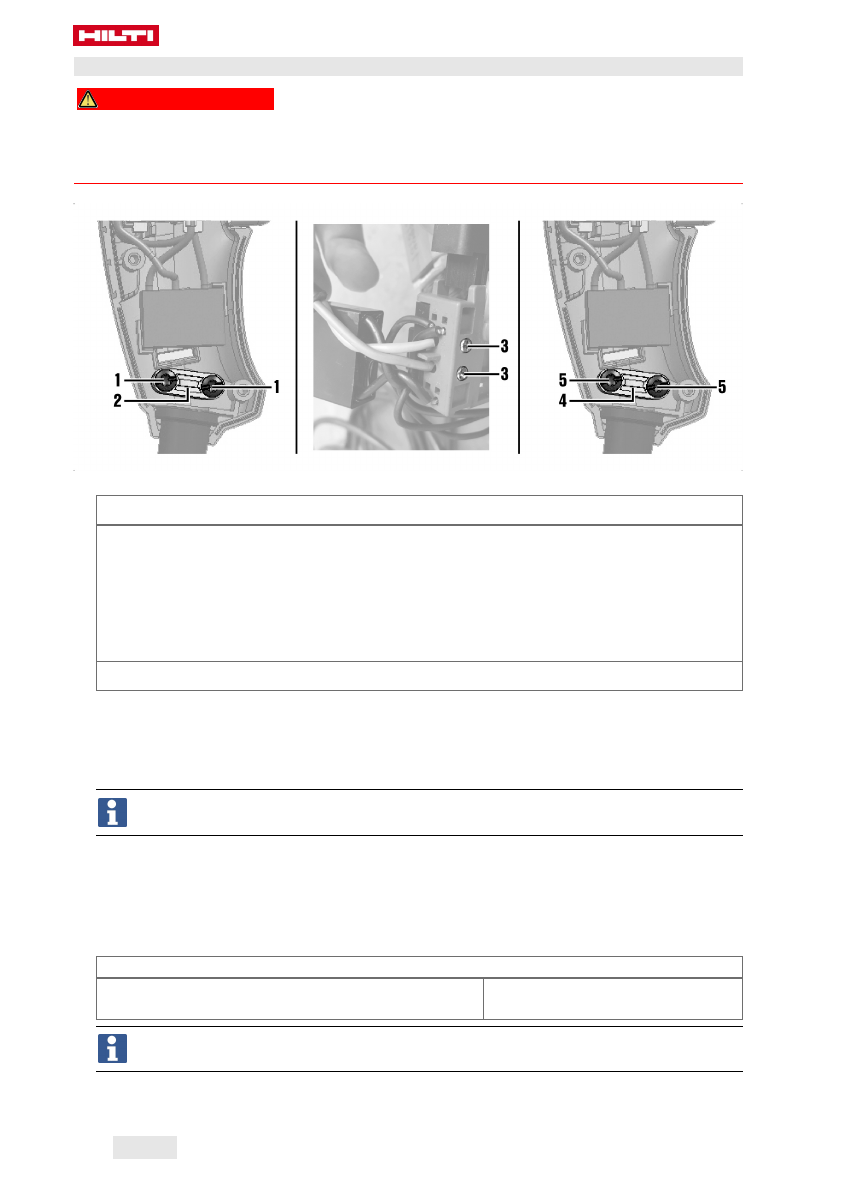

Замена кабеля электропитания
ОПАСНО
Опасность травмирования!
Опасность вследствие удара электрического тока.
▶
Электроинструмент может эксплуатироваться, обслуживаться и ремонтироваться только упол-
номоченным и обученным персоналом, который должен быть специально проинформирован о
возможных опасностях.
1. Необходимые материалы:
Материал
Кабель электропитания
2167712 (110 V GB)
2167713 (230 V GB)
2167714 (230 V CH)
2167715 (120 V US)
2167717 (230 V CN)
2188143 (230 V EU)
Отвертка (Combi Torx)
2. Отсоедините дрель от электросети.
3. Выверните винты крепления корпуса и снимите корпус.
4. Выверните винты крепления скобы и снимите скобу.
5. Выверните оба винта на корпусе переключателя таким образом, чтобы из корпуса переключателя
можно было извлечь оба кабеля.
В зависимости от модели к корпусу переключателя может быть подсоединен конденсатор.
6. Извлеките кабель электропитания.
7. Проведите новый кабель электропитания через защиту кабеля.
8. Вставьте жилы кабеля в блок питания и снова заверните оба винта на корпусе переключателя.
➥ Обе кабельные жилы надежно установлены в корпусе переключателя.
9. Проложите кабель в скобу.
10. Установите верхнюю часть скобы на кабель и заверните винты крепления скобы.
Технические данные
Крутящий момент (Зажим)
1,35 Н⋅м … 1,75 Н⋅м
(1,00 ftlb
f
… 1,29 ftlb
f
)
Обратите внимание: под скобой проходит кабельная изоляция толщиной 5 мм.
11. Проложите защиту кабеля в предусмотренные для этого углубления в корпусе.
Printed: 30.04.2019 | Doc-Nr: PUB / 5358783 / 000 / 05
