95
R E PA R AT I E VA N D E O P L A D E R
• Het is verboden om de beschadigde oplader te repareren.
Alle reparaties van de oplader dienen alleen door de producent of
in een geautoriseerde ser vicedienst uitgevoerd te worden.
• De afgedankte oplader dient aan een inzamelplaats van
gevaarlijk afval geleverd worden.
LET OP!
Het toestel is alleen voor binnengebruik bestemd.
Ondanks toepassing van veilige constructie, gebruik
van veiligheidsmiddelen en aanvullende beschermende
middelen altijd bestaat er een klein risico van lichaamsletsels
tijdens de werkzaamheden.
De Li-Ion accu’s kunnen uitlekken, in brand vliegen of
exploderen bij verhitting tot hoge temperaturen of bij
kor tsluiting. Bewaar ze niet in de auto tijdens warme en
zonnige dagen. Open de accu niet. De Li-Ion accu’s bevatten
elektronische veiligheidsvoorzieningen die kunnen
ontploffen of ontbranden als ze beschadigd zijn.

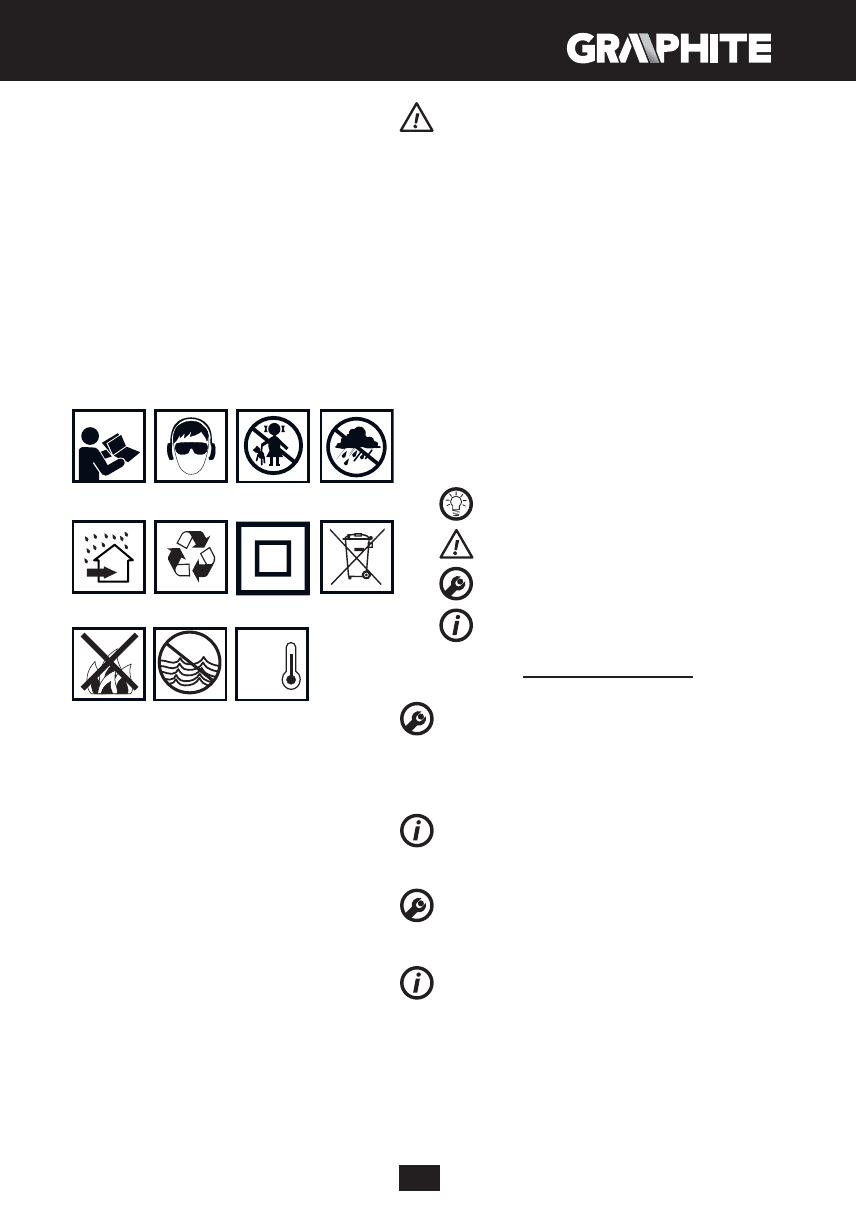

Uitleg van de gebruikte pictogrammen
1
2
3
4
7
5
Max.
50°C
6
8
9
10
11
1.
Lees de gebruiksaanwijzing, volg de waarschuwingen en
veiligheidsaanwijzingen op.
2.
Gebruik veiligheidsbril en gehoorbescherming.
3.
Laat kinderen niet in de buur t van het gereedschap komen.
4.
Bescherm tegen regen.
5.
Voor binnengebruik bestemd, bescherm tegen water en
vocht.
6.
Recyclage.
7.
Tweede veiligheidsklasse.
8.
Selectief inzamelen.
9.
Accucellen niet in het vuur werpen.
10.
Ze vormen een bedreiging voor het watermilieu.
11.
Het opwarmen boven 50°C niet toelaten.
O P B O U W E N B E S T E M M I N G
De boorschroevendraaier is een elektrogereedschap door de
accu aangedreven. Het toestel wordt door een borstelloze
gelijkstroommotor met planeetwielmechanisme aangedreven.
De boorschroevendraaier is bestemd voor het vast- en losdraaien
van bouten en schroeven in hout, metaal, kunststoffen en
keramiek alsook voor het boren van openingen in de genoemde
materialen. De draadloze elektrische gereedschappen,
aangedreven door accu’s, zijn vooral nuttig bij het werk in
interieurs, aanpassing van ruimtes, enz.
Gebruik het elektrogereedschap alleen in overeenstemming
met het beoogde doel.
B E S C H R I J V I N G VA N G R A F I S C H E PAG I N A
'
S
De onderstaande nummering heeft betrekking op de elementen
van het toestel weergegeven op de grafische pagina's van deze
gebruiksaanwijzing.
1.
Snelle montage boorkop
2.
Ring van de boorkop
3.
Ring voor instellen van het krachtmoment
4.
Versnellingsschakelaar
5.
Draairichting schakelaar
6.
Handvat
7.
Accu
8.
Blokkadeknop van de bevestiging van de accu
9.
Hoofdschakelaar
10.
Verlichting
11.
LED diodes
12.
Oplader
13.
Knop van de indicatie van de oplaadstatus van de accu
14.
Indicatie van de oplaadstatus van de accu (LED diode).
* Er kunnen verschillen tussen de afbeelding en het product optreden.
O M S C H R I J V I N G VA N D E G E B RU I K T E G R A F I S C H E T E K E N S
LET
OP
WAARSCHUWING
MONTAGE/INSTELLINGEN
INFORMATIE
WERKVOORBEREIDING
ACC U P L A ATS E N / V E RW I J D E R E N
•
Plaats de draairichting schakelaar (
5
) in de midden stand.
•
Druk op de bevestigingsknoppen van de accu (
7
) en trek de
accu (
8
) naar beneden (
afb. A
).
•
Plaats de opgeladen accu (
7
) in het handvat zodat de knoppen
van de blokkade een geluid geven (
8
).
ACC U O P L A D E N
UHet toestel wordt tezamen met gedeeltelijk opgeladen accu
geleverd. Het opladen van de accu dient in de temperatuur
tussen 4
0
C - 40
0
C te gebeuren. Een nieuw accu of een door
een langere periode niet gebruikte accu gaat de volledige
aandrijvingsvermogen na ong. 3 - 5 oplaadbeur ten bereiken.
•
Ver wijder de accu (
7
) uit het toestel (
afb. A
).
•
Steek de oplader in het stopcontact (
230 V AC
).
•
Schuif de accu (
7
) in de oplader (
12
) (
afb. B
). Controleer of de
accu juist geplaatst werd (tot het einde ingeschoven).
Na aansluiting van de oplader op het netwerk (
230 V AC
) gaat
de groene diode (
11
) op de oplader branden, wat het aansluiten
van de spanning weergeeft.
Na het plaatsen van de accu (
7
) in de oplader (
12
) gaat de rode
diode (
11
) op de oplader branden, wat het opladen van de accu
weergeeft.
Tegelijker tijd gaan de groene diodes (
14
) van de indicatie van
de oplaadstatus met een pulslicht in verschillende combnaties
branden (zie eronder).
• Pulslicht van alle diodes
- de accu is leeg en moet worden
opgeladen.
