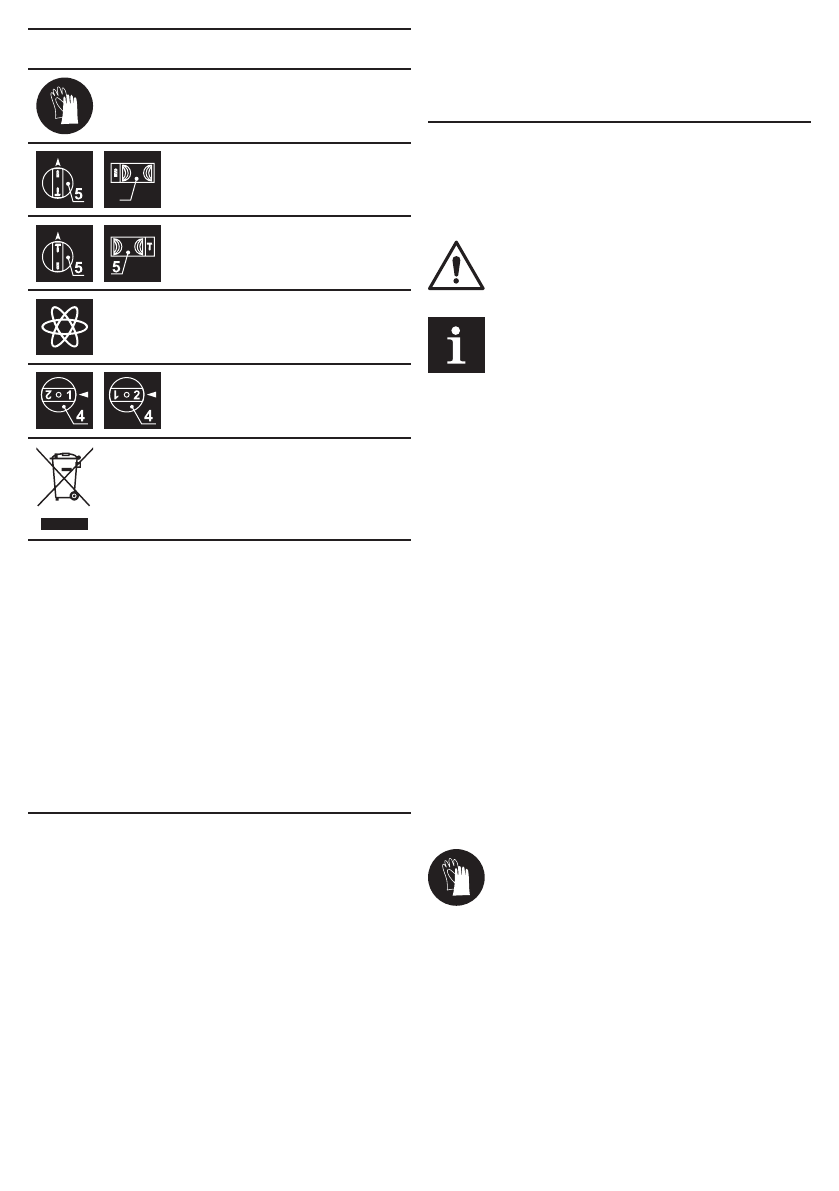

Символ
Значение
Носете предпазни ръкави
-
ци.
Позиция "Пробиване" на
превключвателя за избор
на режим.
Позиция "Ударно пробива
-
не" на превключвателя за
избор на режим.
Безстепенен контрол на
скоростта.
Позиция са стъпково кон
-
тролиране на скоростта.
Не изхвърляйте електро
-
инструмента в контейнер
за домакински отпадъци.
Предназначение на електроинстру
-
мент
Ударните бормашини се използват за пробиване на
стомана, дърво, керамика и за ударно пробиване на
тухли, цимент и подобни материали. Възможността
за регулиране на скоростта и наличието на режим
за реверсивно въртене позволяват използването
на електрическия инструмент като винтоверт.
Зоната на прилагане на инструмента може да бъде
разширена чрез използване на допълнителни аксе
-
соари.
Съществува възможност за стационарно позицио
-
ниране на инструмента, чрез използване на някои
специални аксесоари.
Елементи на устройството на електро
-
инструмента
1
Пробивен патронник с формата на зъбно коле
-
ло *
2
Допълнителна дръжка *
3
Ограничител на дълбочината *
4
Постъпков превключвател на скорост
5
Превключвател "ударно пробиване / пробиване"
6
Вентилационни отвори
7
Превключвател за обратен ход
8
Регулатор на скоростта
9
Превключвател включване / изключване
10
Фиксатор на превключвателя включване / из
-
ключване
11
Затягащ ключ *
12
Винт *
13
Накрайник - отвертка *
14
Магнитен държач *
* Принадлежности
Изброените, а също така и изобразените при
-
надлежности, частично не влизат в комплекта
за доставка.
Монтиране и регулиране на компонен
-
тите на електроинструмента
Преди изпълнение на всички процедури, за
-
дължително изключете уреда от контакта.
Не завивайте прекалено много крепеж
-
ни елементи, за да избегнете повреж
-
дане на резбата.
Монтаж / демонтаж / настройка на ня
-
кой елементи е същата за всички мо
-
дели електроинструменти, в такъв
случай, специфичните модели не са
посочени на илюстрацията.
Допълнителна дръжка (виж. фиг. 1)
При работа винаги използвайте ръкохватка
2
. До
-
пълнителната дръжка
2
може да се постави в удоб
-
но за работника положение.
•
Разхлабете допълнителната дръжка
2
както е по
-
казано на схема 1.1.
•
Поставете допълнителната дръжка
2
в желаното
положение (виж. фиг. 1.2).
•
Затегнете допълнителната дръжка
2
както е по
-
казано на схема 1.3.
Ограничител на дълбочината (виж. фиг. 2-3)
С помощта на ограничителя за дълбочина
3
се за
-
дава желаният размер на дълбочина на пробиване
(виж. фиг. 2-3).
•
Разхлабете допълнителната дръжка
2
както е по
-
казано на схема 2.1.
•
Преместете ограничителя за дълбочина
3
, като
зададете желания размер на дълбочина на проби
-
ване (виж. фиг. 3.2).
•
Затегнете допълнителната дръжка
2
както е по
-
казано на схема 2.2, 3.2.
Монтиране / смяна на аксесоари
При дълго използване, свредлото
може да се затопли много; използвай
-
те ръкавици, за да го извадите.
Пробивен патронник с формата на зъбно коле
-
ло (виж. фиг. 4)
•
Освободете захвата на зъбците с пристягащ
ключ
11
, след това завъртете с ръка гилзата на па
-
тронника със зъбен венец
1
в посока, обратна на
часовниковата стрелка (виж. фиг. 4) докато зъбците
се преместят на разстояние, позволяващо монти
-
ране / демонтиране на приспособление.
•
Монтаж / подмяна на приспособление.
•
Завъртете с ръка гилзата на патронника със зъ
-
бен венец
1
в посока на часовниковата стрелка,
за да се заключи монтираното приспособление.
Не допускайте приспособлението да се изкриви.
5
