 Eesti |

85

Bosch Power Tools

2 609 005 655 | (13.7.11)

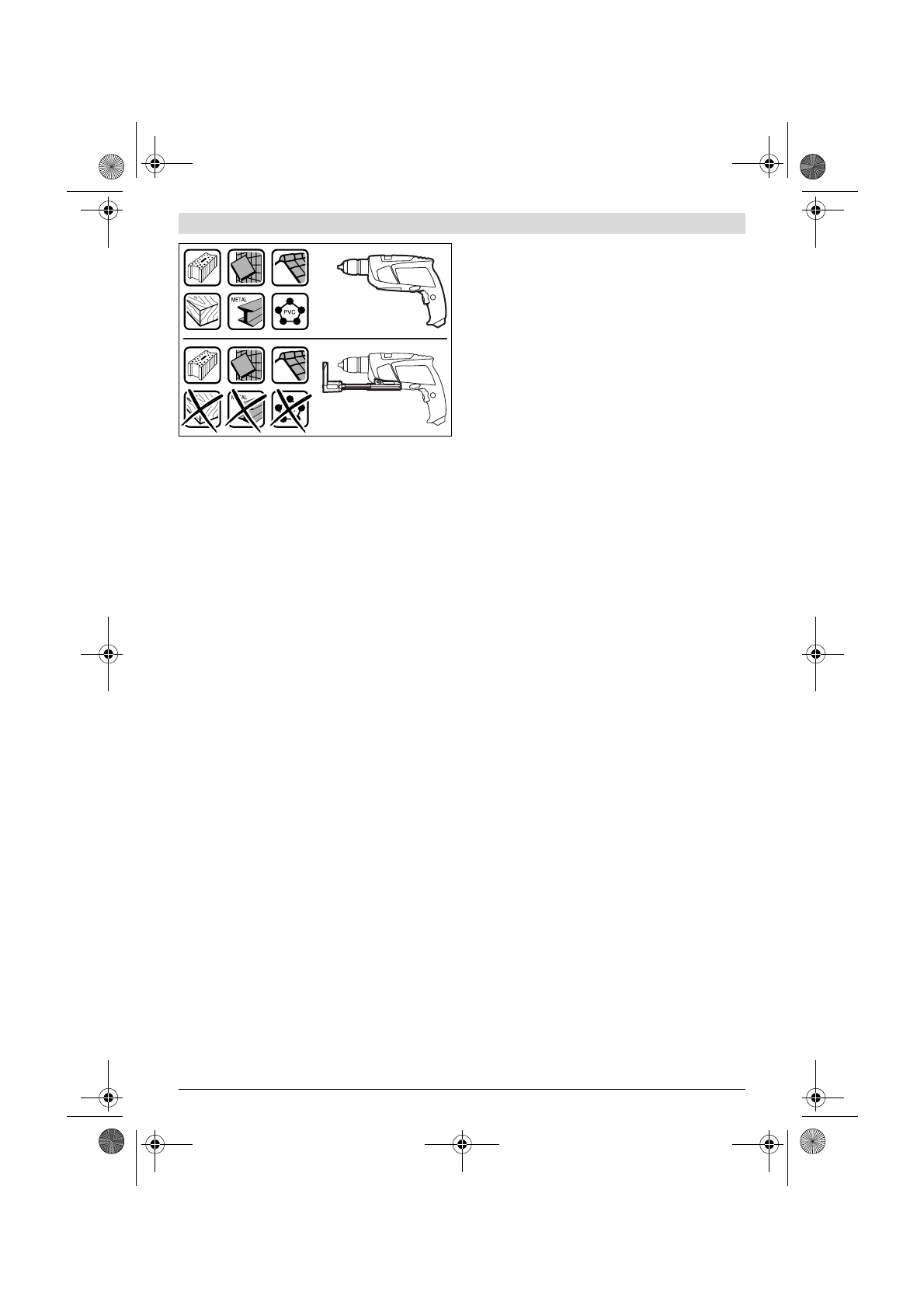

Tõhusa äratõmbe tagamiseks pidage kinni järgmistest
juhistest:

–

Veenduge, et tolmueemaldusseadis on tihedalt vastu
töödeldavat detaili ja/või seina. See kergendab ühtlasi
täisnurga all puurimist.

–

Tolmueemaldusseadist kasutades töötage alati
maksimaalpööretel.

–

Pärast soovitud puurimissügavuse saavutamist tõmmake
kõigepealt puur puuritavast avast välja ja seejärel lülitage
välja löökpuurtrell.

–

Kasutage tolmueemaldusseadist üksnes siis, kui
filtrielement

19

 on külge monteeritud, kuna vastasel korral

võib tolm tungida elektrilise tööriista sisemusse ja seda
kahjustada.

–

Kontrollige regulaarselt filtri seisundit

19

. Kui filter on

kahjustatud, vahetage see kohe välja.

–

Just suure läbimõõduga puuridega töötades võib
tolmukaitserõngas

21

 ära kuluda. Kahjustuste korral

vahetage see välja.

Tolmueemaldusseadise paigaldus (vt joonist A)

Asetage tolmueemaldusseadis

14

 eest vastu löökpuurtrelli

alumist külge. Veenduge, et tolmueemaldusseadis

14

 oleks

tihedalt korpuse vastas ja lukustuks.

Tolmueemaldusseadise puhastamine (vt jooniseid B – D)

Tolmumahuti

15

 maht on piisav umbes 20 augu, mille

läbimõõt on 10 mm, puurimiseks.

Kui tolmuimemisvõimsus väheneb, tuleb tolmumahuti

15

tühjendada. Selleks vajutage vabastusklahvi

18

 rihveldatud

pinnale ja võtke tolmumahuti

15

 maha.

Tühjendage ja puhastage tolmumahuti

15

. Kloppige filter

19

puhtaks.

Kontrollige, et filter

19

 ei ole kahjustatud, vajadusel vahetage

see välja.

Vajutage filtrielemendi

19

 kinnitusele ja tõmmake

filtrielement välja. Vahetage filtrielement

19

 koos kinnitusega

välja. Kinnituse kohaleasetamisel veenduge, et kummitihend

20

 on paigaldatud.

Asetage tolmumahuti

15

 uuesti kohale ja lukustamiseks

vajutage vabastusklahvi

18

 siledale pinnale.

Tolmueemaldusseadise eemaldamine (vt joonist E)

Tolmueemaldusseadise

14

 mahavõtmiseks vajutage

vabastusklahvile

22

 ja tõmmake tolmueemaldusseadis

14

suunaga ette maha.

Tolmueemaldusseadise hoiulepanek (vt joonist F)

Tolmueemaldusseadise

14

 paigutamiseks kohvrisse võtke

tolmueemaldusseadis

14

 maha, lükake see kokku ja sulgege

klambriga

23

.

Enne tolmueemaldusseadise käestpanekut pange peale
sulgur

24

 või tühjendage tolmumahuti

15

.

Lisakäepide

f

Kasutage seadet alati koos lisakäepidemega 12.

Ohutua ja mugava tööasendi tagamiseks saab lisakäepidet

12

seada 8 eri asendisse.

Keerake lisakäepideme reguleerimise tiibkruvi

13

 vastupäeva

ja lükake lisakäepide

12

 nii kaugele ette, et saate seda keerata

soovitud asendisse. Seejärel tõmmake lisakäepide

12

 uuesti

tagasi ja keerake tiibkruvi

13

 päripäeva kinni.

Puurimissügavuse reguleerimine (vt joonist G)

Sügavuspiirikuga

1

 saab kindlaks määrata soovitud

puurimissügavuse

X

.

Vajutage sügavuspiiriku reguleerimise nupule

3

 ja paigaldage

sügavuspiirik lisakäepidemesse

12

.

Sügavuspiiriku

1

 rihveldatud pool peab olema suunatud alla.

Tõmmake sügavuspiirik nii kaugele välja, et puuri otsa ja
sügavuspiiriku otsa vaheline vahemaa vastaks soovitud
puurimissügavusele

X

.

Tarviku vahetus (vt joonist H)

Kiirkinnituspadrun

Kui lüliti (sisse/välja)

10

 ei ole alla vajutatud, siis seadme

spindel lukustub. See võimaldab tarvikut padrunis kiiresti,
mugavalt ja lihtsalt vahetada.

Avage kiirkinnituspadrun

2

, keerates seda pöörlemissuunas

n

 seni, kuni tarvikut on võimalik sisse asetada. Paigaldage

tarvik.

Keerake kiirkinnituspadruni

2

 hülss käega pöörlemissuunas

o

 tugevasti kinni, kuni fikseeruvat heli ei ole enam kuulda.

Padrun lukustub sellega automaatselt.

Lukustus vabaneb, kui keerate tarviku eemaldamiseks hülssi
vastassuunas.

Kruvikeeramistarvikud

Kruvimikeeramistarvikute

26

 kasutamisel tuleks alati

kasutada universaaladapterit

25

. Kasutage ainult kruvi peaga

sobivaid kruvikeeramistarvikuid.

Kruvide keeramiseks seadke töörežiimi lüliti

4

 alati sümbolile

„Puurimine“.

Padruni vahetus

f

Enne mistahes tööde teostamist elektrilise tööriista
kallal tõmmake pistik pistikupesast välja.
