 | Slovensko

2 609 005 655 | (13.7.11)

Bosch Power Tools

Upoštevajte veljavne nacionalne predpise za obdelovalne
materiale.

f

Preprečite nabiranje prahu na delovnem mestu.

Prah se

lahko hitro vname.

f

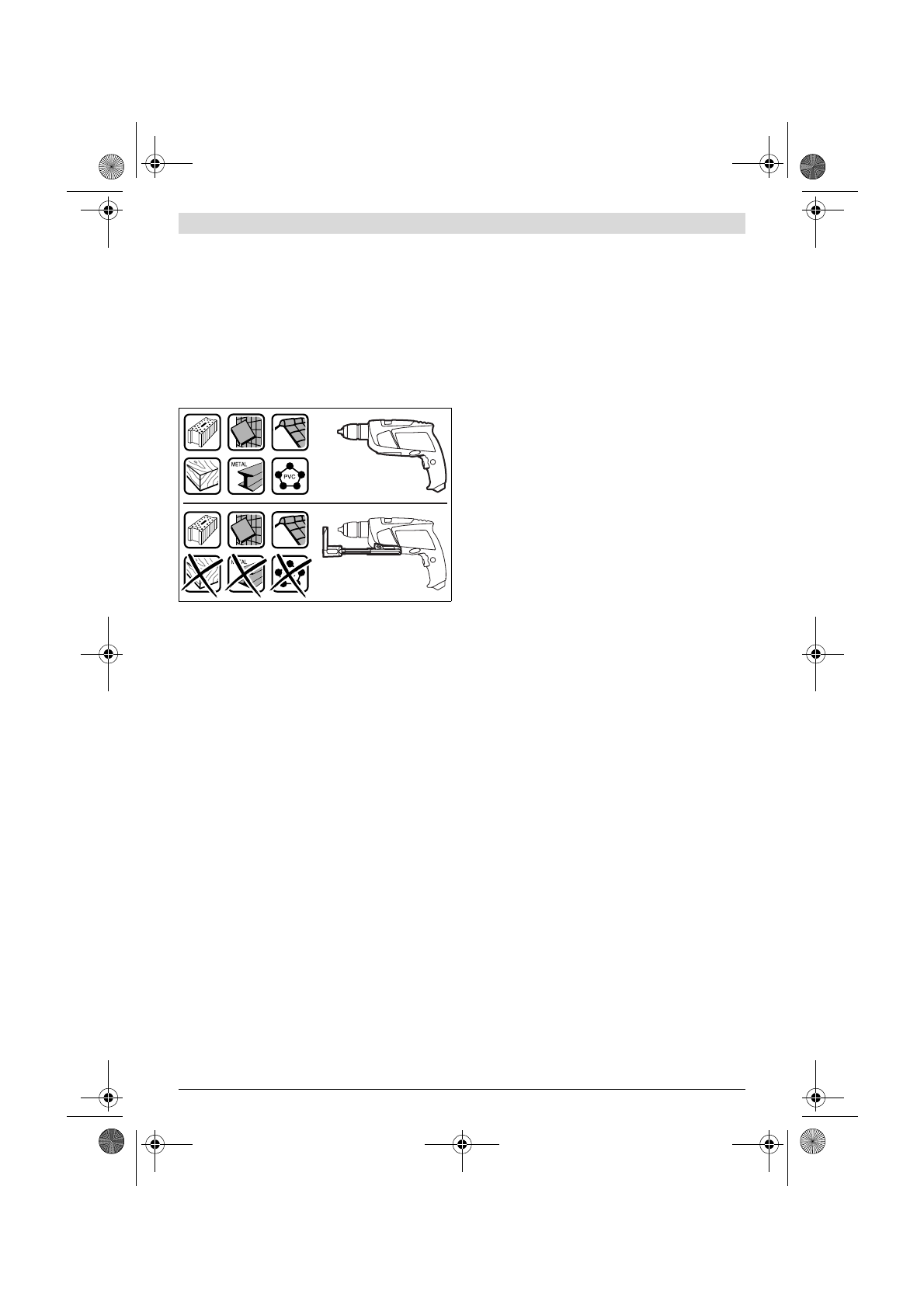

Odsesovalno pripravo uporabljajte samo pri vrtanju v
beton, opeko in zidake.

Lesni ali plastični ostružki lahko

zlahka povzročijo zamašitev priprave.

f

Pozor

–

 nevarnost požara! Z montirano odsesovalno

pripravo ne obdelujte kovinskih obdelovancev.

Deli

odsesovalne priprave se lahko zaradi vročih kovinskih
ostružkov vnamejo.

Za doseganje optimalnega rezultata odsesavanja je potrebno
upoštevanje naslednjih navodil:

–

Pazite, da bo odsesovalna priprava naravnost nalegla na
obdelovanec ali na zid. Tako boste tudi laže vrtali pod
pravim kotom.

–

Pri uporabi odsesovalne priprave vedno delajte z
maksimalnim številom vrtljajev.

–

Ko dosežete želeno globino vrtanja, najprej potegnite iz
vrtine sveder, nato pa udarni vijačnik izklopite.

–

Uporabite odsesovalno pripravo samo z montiranim
filtrirnim elementom

19

, saj sicer lahko prah/ostružki

pridejo v notranjost električnega orodja in ga tako
poškodujejo.

–

Redno preverjajte stanje filtrirnega elementa

19

. Če je

filtrirni element poškodovan, ga takoj zamenjajte.

–

Še posebno pri vrtanju vrtin velikega premera se lahko
zaščitni obroč proti prahu

21

 obrabi. V primeru poškodb

ga zamenjajte.

Namestitev odsesovalne priprave (glejte sliko A)

Speljite odsesovalno pripravo

14

 od spredaj do spodnje

strani udarnega vrtalnika. Pazite na to, da je odsesovalna
priprava

14

 izravnana z ohišjem in zablokirana.

Čiščenje odsesovalne priprave (glejte sliki B – D)

Zbiralnik za prah

15

 zadošča za pribl. 20 vrtanj s premerom

svedra 10 mm.

Pri pojemajočem odsesovanju morate sprazniti zbiralnik
prahu

15

. V ta namen pritisnite na rebrasto površino

deblokirne tipke

18

 in snemite zbiralnik prahu

15

.

Izpraznite in očistite zbiralnik prahu

15

. Filtrirni element

19

očistite z iztepanjem.

Preglejte filtrirni element

19

 in ga v primeru poškodb

zamenjajte.

Pritisnite držalo filtrirnega elementa

19

 in ga potisnite

navzven. Zamenjajte filtrirni element

19

 vključno z držalom.

Pri nameščanju držala pazite na to, da je vstavljeno gumijasto
tesnilo

20

.

Ponovno nataknite zbiralnik prahu

15

 in v namen aretiranja

pritisnite na gladno površino deblokirne tipke

18

.

Odstranitev odsesovalne priprave (glejte sliko E)

Za demontažo odsesovalne priprave

14

 pritisnite deblokirno

tipko

22

 in potegnite odsesovalno pripravo

14

 v smeri naprej.

Shranitev odsesovalne priprave (glejte sliko F)

Če želite shraniti odsesovalno pripravo

14

 v kovčku, snemite

odsesovalno pripravo

14

, jo potisnite skupaj in nataknite

sponko

23

.

Namestite zapiralo

24

 in izpraznite zbiralnik prahu

15

,

preden odložite odsesovalno pripravo.

Dodatni ročaj

f

Električno orodja uporabljajte samo skupaj z dodatnim
ročajem 12.

Dodatni ročaj

12

 lahko prestavite v 8 pozicij in s tem dosežete

varni položaj pri delu oz. položaj, ki vas ne utruja.

Zasukajte krilni vijak za nastavitev dodatnega ročaja

13

 v

smeri proti urnemu kazalcu in potisnite dodatni ročaj

12

toliko naprej, da ga boste lahko obrnili v željen položaj. Nato
potegnite dodatni ročaj

12

 spet nazaj in ponovno zategnite

krilni vijak

13

 v smeri urnega kazalca.

Nastavitev globine vrtanja (glejte sliko G)

Z globinskim omejilom

1

 lahko določite želeno globino vrtanja

X

.

Pritisnite tipko za nastavitev globinskega omejila

3

 in

namestite globinsko omejilo v dodatni ročaj

12

.

Narebrenje na globinskem omejilu

1

 mora kazati v smeri

navzdol.

Izvlecite globinsko omejilo, tako da bo razmak med konico
vrtalnika in konico globinskega omejila ustrezal želeni globini
vrtanja

X

.

Zamenjava orodja (glejte sliko H)

Hitrovpenjalna glava

Pri nepritisnjenem vklopno/izklopnem stikalu

10

 je vrtalno

vreteno aretirano. To omogoča hitro, udobno in enostavno
zamenjavo vsadnega orodja v vpenjalni glavi.

Odprite hitrovpenjalno glavo

2

 z vrtenjem v smeri

n

 tako

dolgo, da se orodje lahko vstavi. Vstavite orodje.

Z roko močno zavrtite tulec hitrovpenjalne glave

2

 v smeri

vrtenja

o

 tako, da se rastriranje ne sliši več. Tako se

vpenjalna glava avtomatsko zablokira.

Če boste želeli odstraniti orodje, obračajte tulec obračali v
nasprotno smer in blokiranje se bo sprostilo.
