 Česky |

17

Bosch Power Tools

2 609 005 655 | (13.7.11)

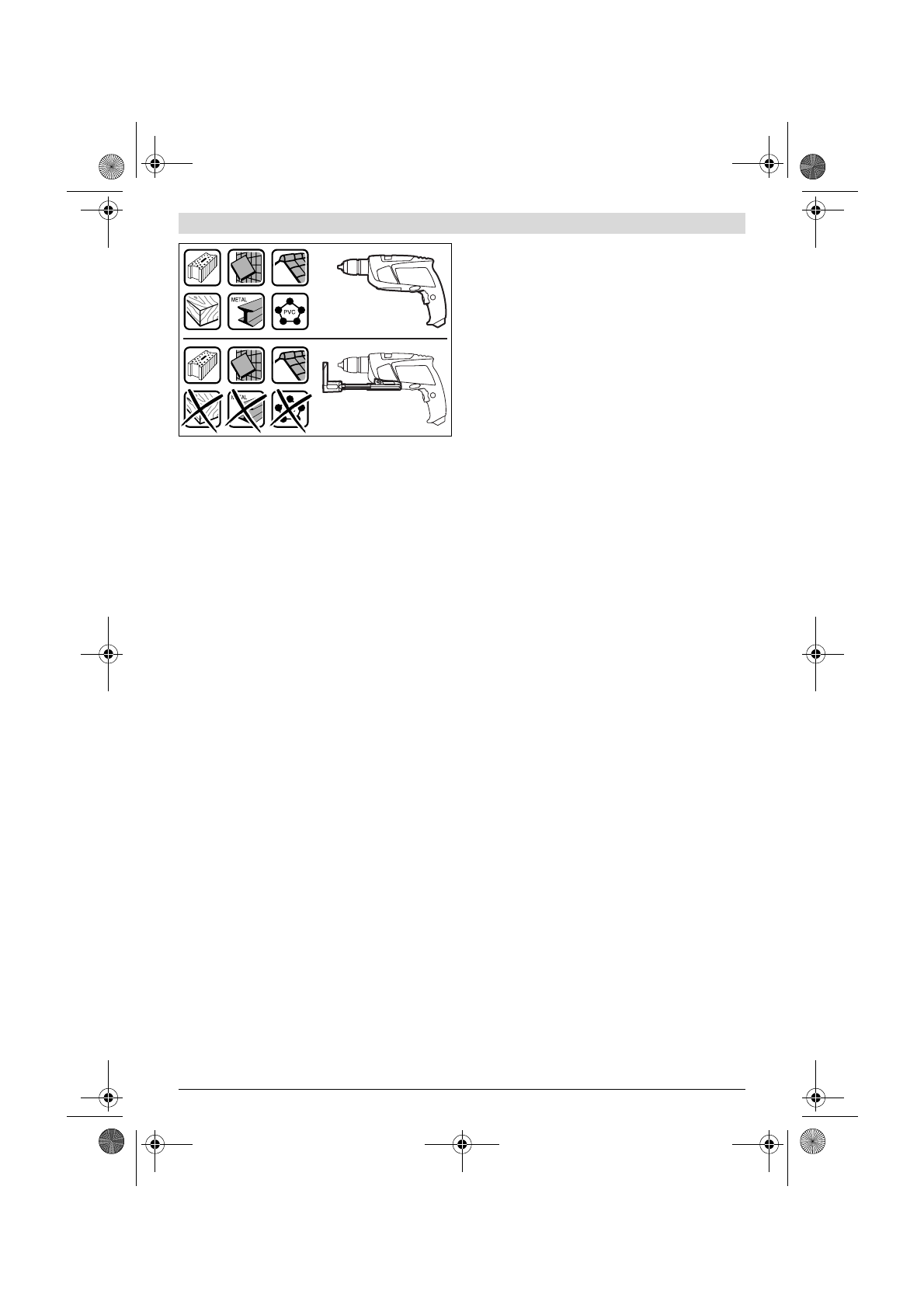

Pro zachování optimálního výsledku odsávání dbejte prosím
následujících upozornění:

–

Dbejte na to, aby odsávací nástavec plně přiléhal na
obrobek, popř. na stěnu. Tím je současně usnadněno
pravoúhlé vrtání.

–

Při nasazení odsávacího nástavce pracujte vždy s
maximálním počtem otáček.

–

Po dosažení požadované hloubky vrtání nejprve vytáhněte
vrták z otvoru a poté příklepovou vrtačku vypněte.

–

Odsávací nástavec používejte pouze s namontovaným
filtračním prvkem

19

, poněvadž jinak mohou prach/špony

proniknout dovnitř elektronářadí a poškodit jej.

–

Pravidelně kontrolujte stav filtračního elementu

19

. Při

poškození filtračního elementu jej okamžitě vyměňte.

–

Zejména při práci s velkými průměry vrtáků se může
kroužek ochrany proti prachu

21

 opotřebovat. Při

poškození jej vyměňte.

Nasazení odsávacího nástavce (viz obr. A)

Odsávací nástavec

14

 zaveďte zepředu na spodek příklepové

vrtačky. Dbejte na to, aby odsávací nástavec

14

 doléhal v

jedné rovině na těleso a byl zaaretován.

Čištění odsávacího nástavce (viz obr. B – D)

Zásobník prachu

15

 vystačí pro zhruba 20 otvorů s

průměrem vrtáku 10 mm.

Při zeslabujícím odsávání se musí zásobník prachu

15

vyprázdnit. K tomu zatlačte na rýhovanou plochu
odjišťovacího tlačítka

18

 a zásobník prachu

15

 odejměte.

Zásobník prachu

15

 vyprázdněte a vyčistěte. Vyklepáním

vyčistěte filtrační element

19

.

Filtrační element

19

 zkontrolujte na poškození a příp. jej

vyměňte.

Zatlačte na uchycení filtračního prvku

19

 a vytáhněte jej ven.

Filtrační prvek

19

 vyměňte včetně uchycení. Při nasazování

uchycení dbejte na to, aby bylo vloženo gumové těsnění

20

.

Zásobník prachu

15

 opět nasaďte a pro zaaretování zatlačte

na hladkou plochu odjišťovacího tlačítka

18

.

Odejmutí odsávacího nástavce (viz obr. E)

Pro demontáž odsávacího nástavce

14

 zatlačte na odjišťovací

tlačítko

22

 a odsávací nástavec

14

 stáhněte dopředu.

Uložení odsávacího nástavce (viz obr. F)

Pro dobré uložení odsávacího přípravku

14

 v kufru odsávací

přípravek

14

 odejměte, zasuňte jej dohromady a nastrčte

svorku

23

.

Dříve než odsávací nástavec odložíte, nasaďte uzávěr

24

nebo zásobník prachu

15

 vyprázdněte.

Přídavná rukojeť

f

Používejte Vaše elektronářadí pouze s přídavnou
rukojetí 12.

Abyste dosáhli spolehlivé a nízkoúnavové pracovní držení,
můžete přídavnou rukojeť

12

 přestavit ve 8 polohách.

Otočte křídlový šroub pro přestavení přídavné rukojeti

13

proti směru hodinových ručiček a posuňte přídavnou rukojeť

12

 natolik dopředu, až ji můžete natočit do požadované

polohy. Poté zatáhněte přídavnou rukojeť

12

 zase zpátky a

znovu utáhněte křídlový šroub

13

 ve směru hodinových

ručiček.

Nastavení hloubky vrtání (viz obr. G)

Pomocí hloubkového dorazu

1

 lze stanovit požadovanou

hloubku vrtání

X

.

Stlačte tlačítko pro nastavení hloubky dorazu

3

 a nasaďte

hloubkový doraz do přídavné rukojeti

12

.

Rýhování na hloubkovém dorazu

1

 musí ukazovat nahoru.

Hloubkový doraz vytáhněte natolik ven, aby vzdálenost mezi
špičkou vrtáku a špičkou hloubkového dorazu odpovídala
požadované hloubce vrtání

X

.

Výměna nástroje (viz obr. H)

Rychloupínací sklíčidlo

Při nestlačeném spínači

10

 je vrtací vřeteno zaaretované. To

umožňuje rychlou, pohodlnou a jednoduchou výměnu
nástroje ve sklíčidle.

Otevřete rychloupínací sklíčidlo

2

 otáčením ve směru

n

, až

lze vložit nástroj. Vložte nástroj.

Otáčejte pouzdro rychloupínacího sklíčidla

2

 silou ruky ve

směru

o

 až už není slyšet žádné přeskakování. Vrtací sklíčidlo

se tím automaticky zajistí.

Zajištění se opět uvolní, pokud budete k odstranění nástroje
otáčet pouzdrem v protisměru.

Šroubovací nástroje

Při použití šroubovacích bitů

26

 by jste vždy měli použít

univerzální držák bitů

25

. Použijte pouze takové šroubovací

bity, jež lícují k hlavě šroubu.

Pro šroubování nastavte přepínač „vrtání/příklepové vrtání“

4

vždy na symbol „vrtání“.

Výměna sklíčidla

f

Před každou prací na elektronářadí vytáhněte zástrčku
ze zásuvky.

Demontáž sklíčidla (viz obr. I)

Demontujte přídavnou rukojeť a uveďte přepínač volby
převodu

11

 do střední polohy mezi 1. a 2. stupeň.

Pro zaaretování vrtacího vřetene zaveďte ocelový kolík

Ø

4 mm s délkou ca. 50 mm do otvoru na krku vřetene.
